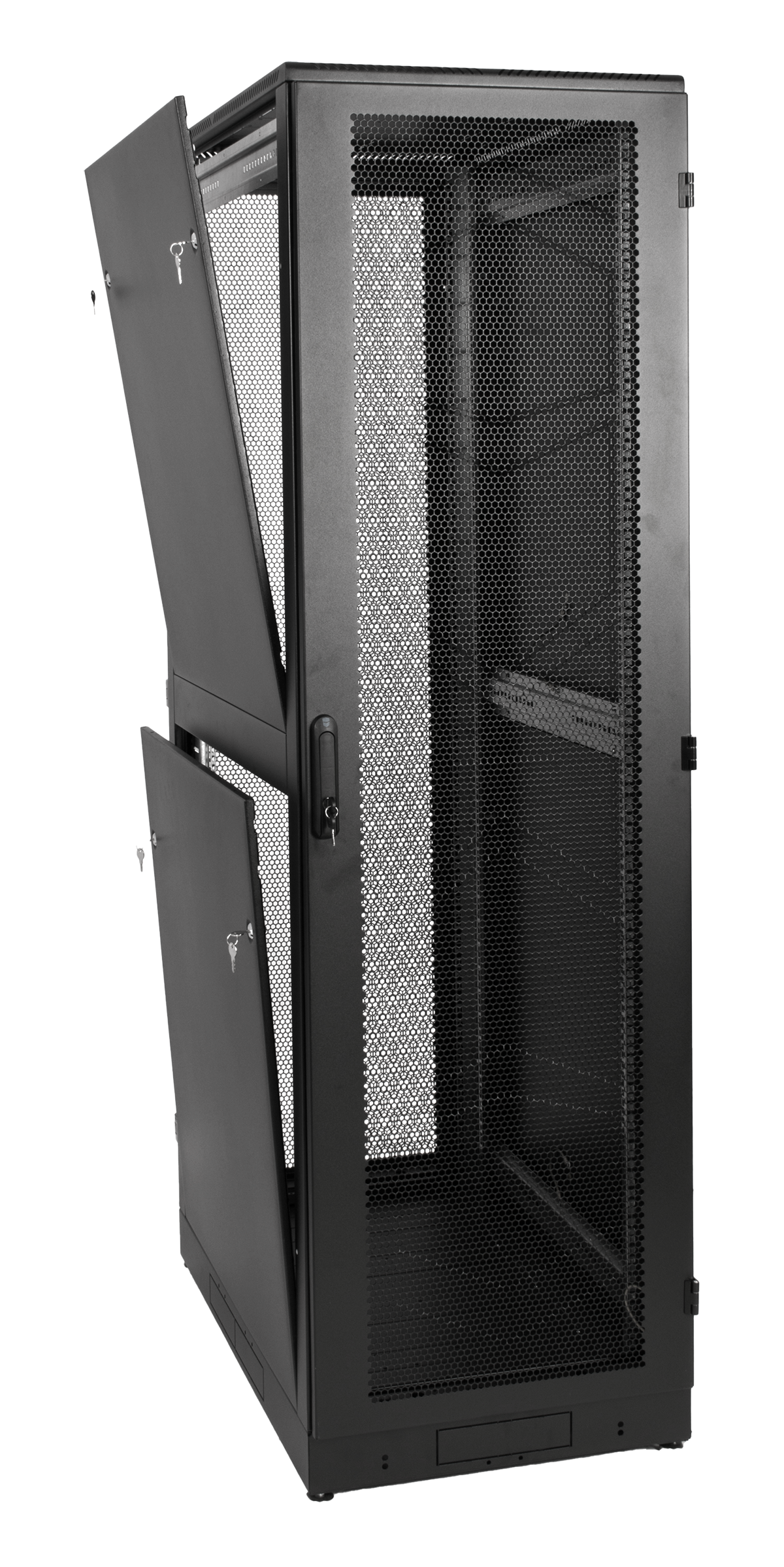

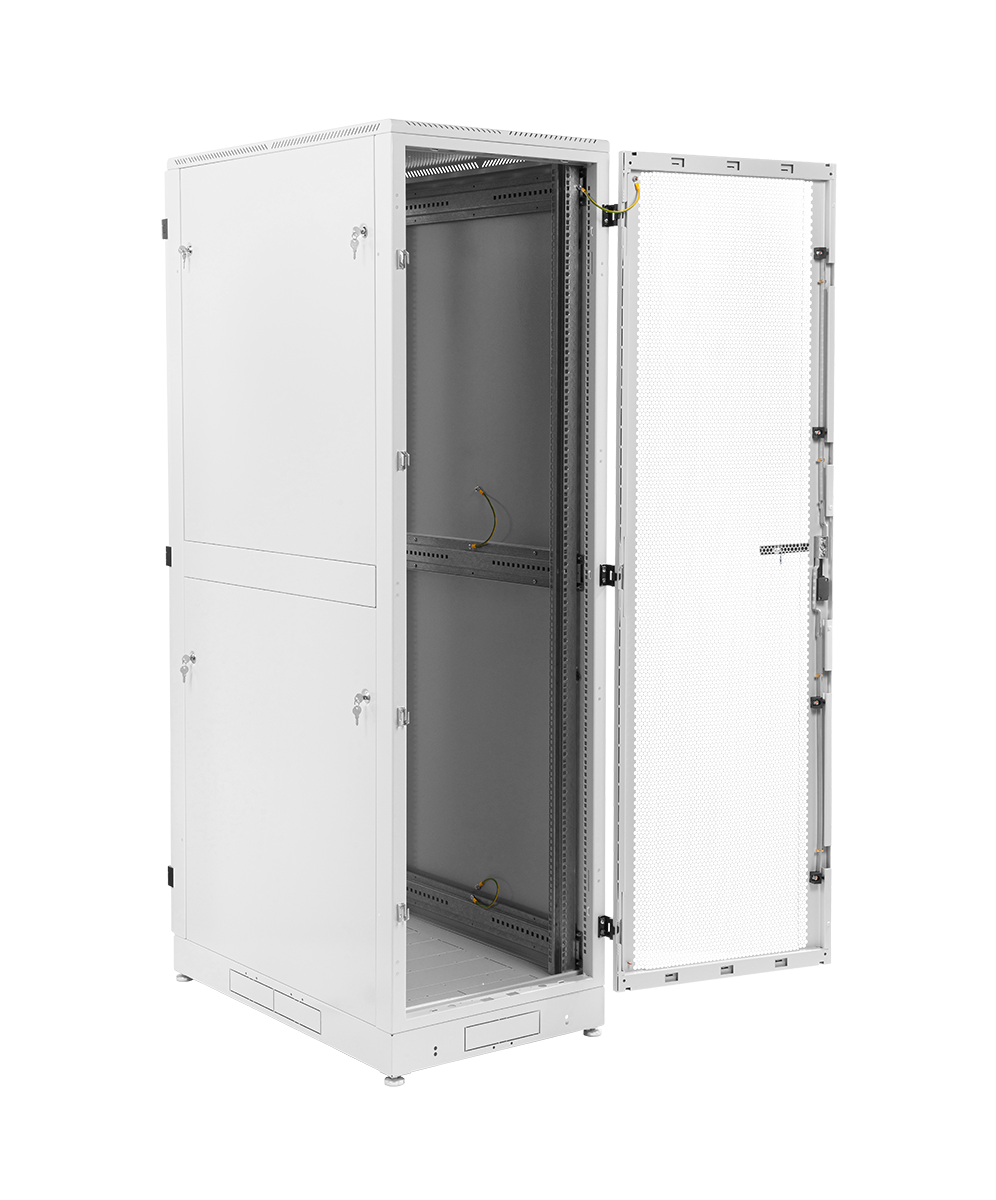

Шкаф серверный напольный 42U (600 × 800) дверь перфорированная 2 шт.
Высота, мм | 2030 |
Высота, U | 42 |
Ширина, мм | 600 |
Глубина, мм | 800 |
Полезная глубина, мм | 655 |
Распределенная нагрузка, кг | 1010 |
Толщина металла, не более, мм | 2 |
Тип передней двери | Перфорация |
Тип задней двери | Перфорация |
Диаметр отверстия под винтовые опоры (ножки) | М10 |
Масса, кг | 110.07 |
Цвет | Серый RAL 7035 |
Площадь перфорации двери, % | 59 |
Общая площадь перфорированной поверхности, % | 67 |
Угол открытия дверей, ° | 180 |
Шкаф серверный ШТК-М предназначен для размещения телекоммуникационного оборудования, организации центров хранения и обработки данных. Класс защиты– IP20.

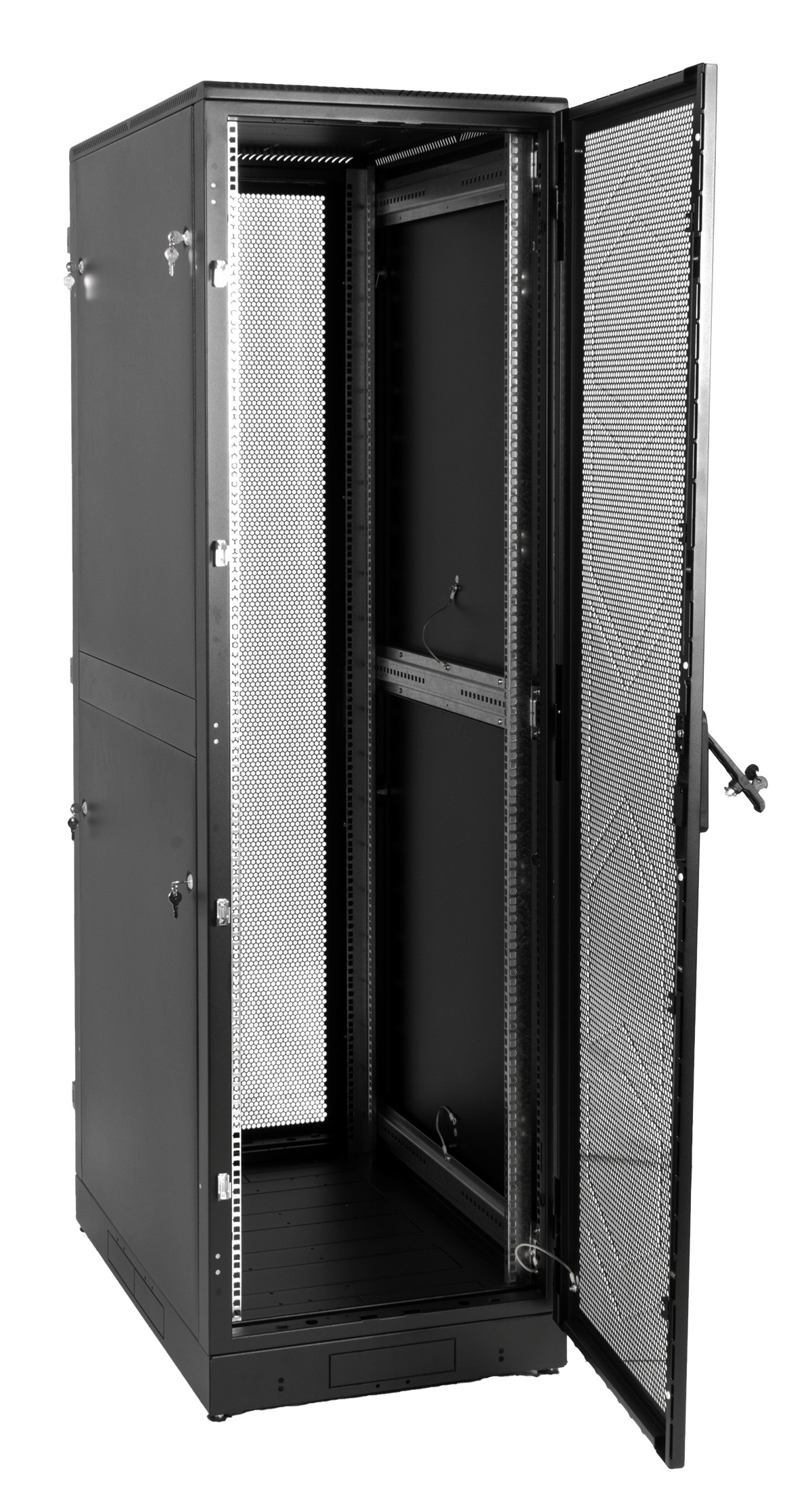

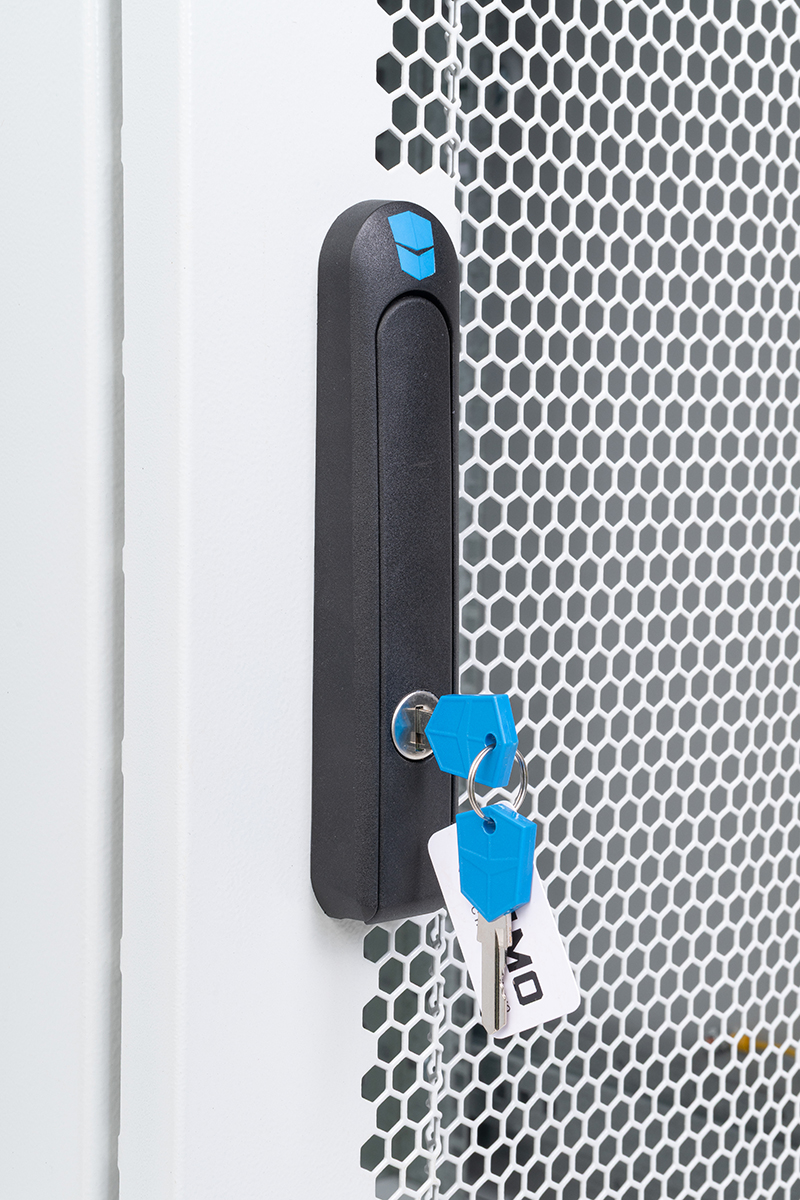

Шкаф имеет разборную каркасную конструкцию. Легок в сборке. Состоит из основания, крыши и двух сварных рам, соединенных комплектом швеллеров. На боковых элементах рамы выполнена дополнительная перфорацию под закладные гайки. Стандартно шкафы комплектуются задней металлической стенкой, и тремя видами дверей: цельнометаллической, с тонированным ударопрочным стеклом, и дверью с перфорацией. Возможна комплектация двумя дверьми, исключающая заднюю стенку. В шкафах 18-36U, дверь фиксируется усиленным точечным замком, 42-48U ригельным. Двери имеют как правую, так и левую навеску, угол открытия 180 градусов. Усиленная конструкция допускает распределенную статическую нагрузку до 1200 кг.

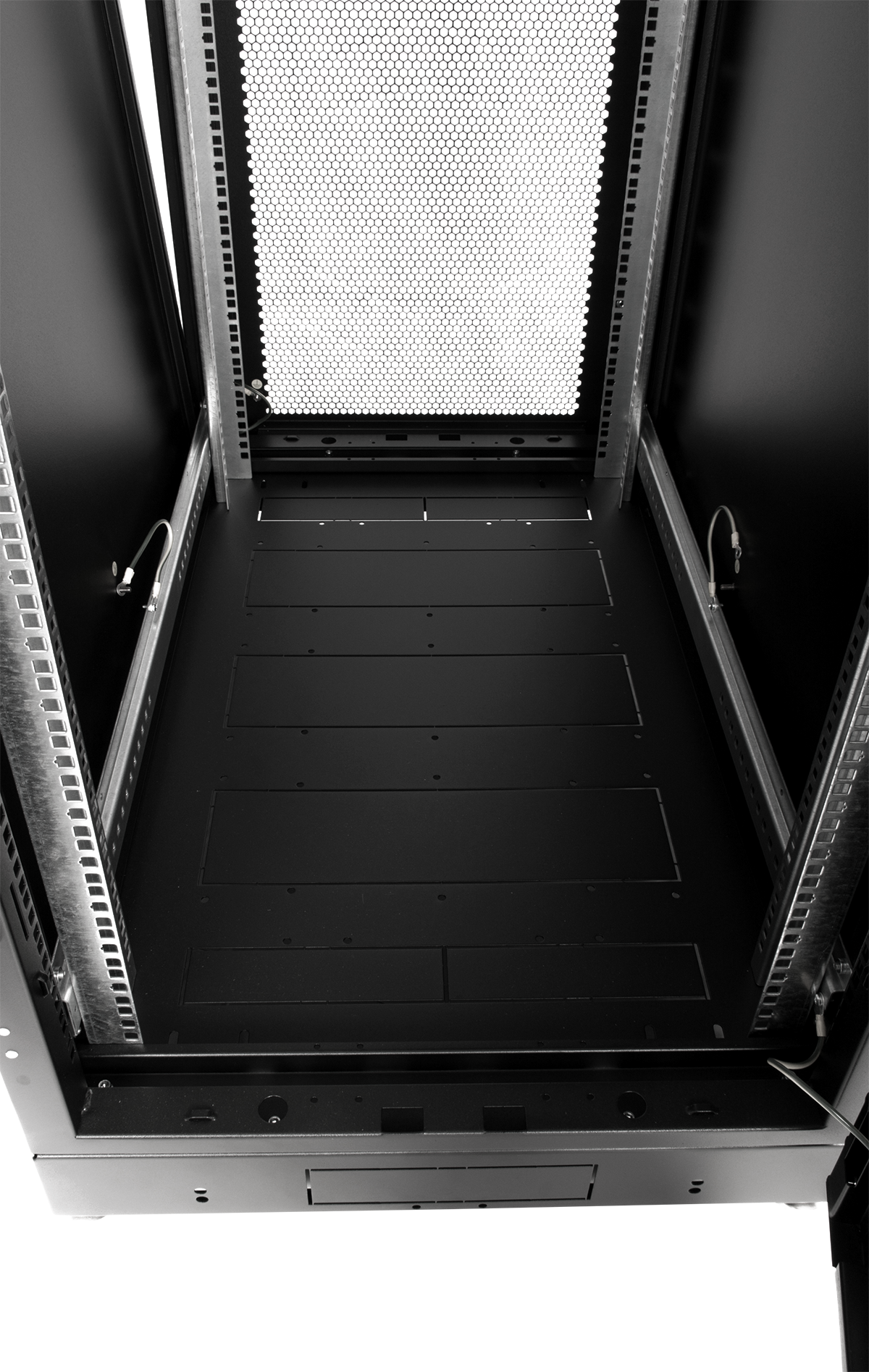

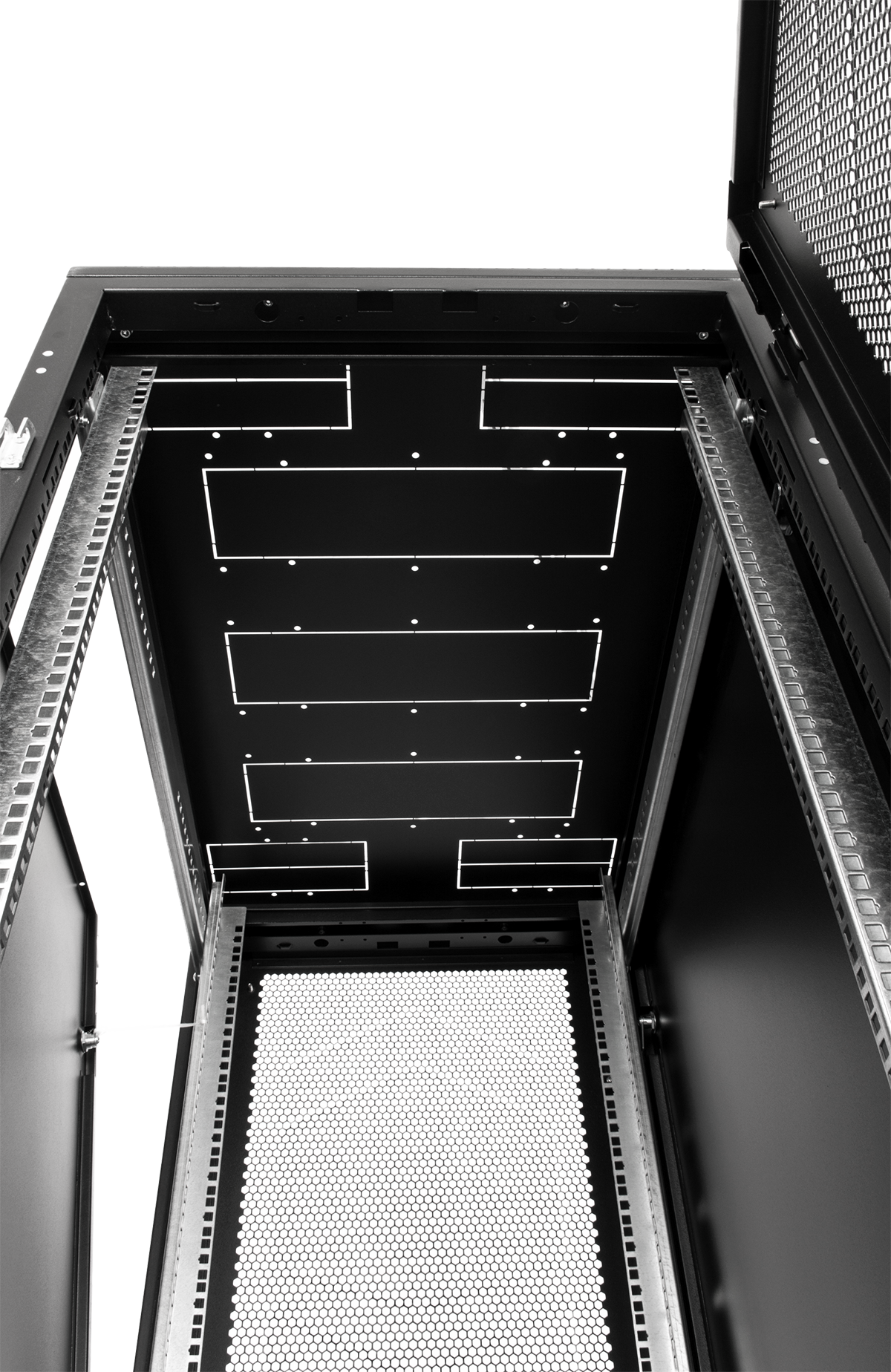

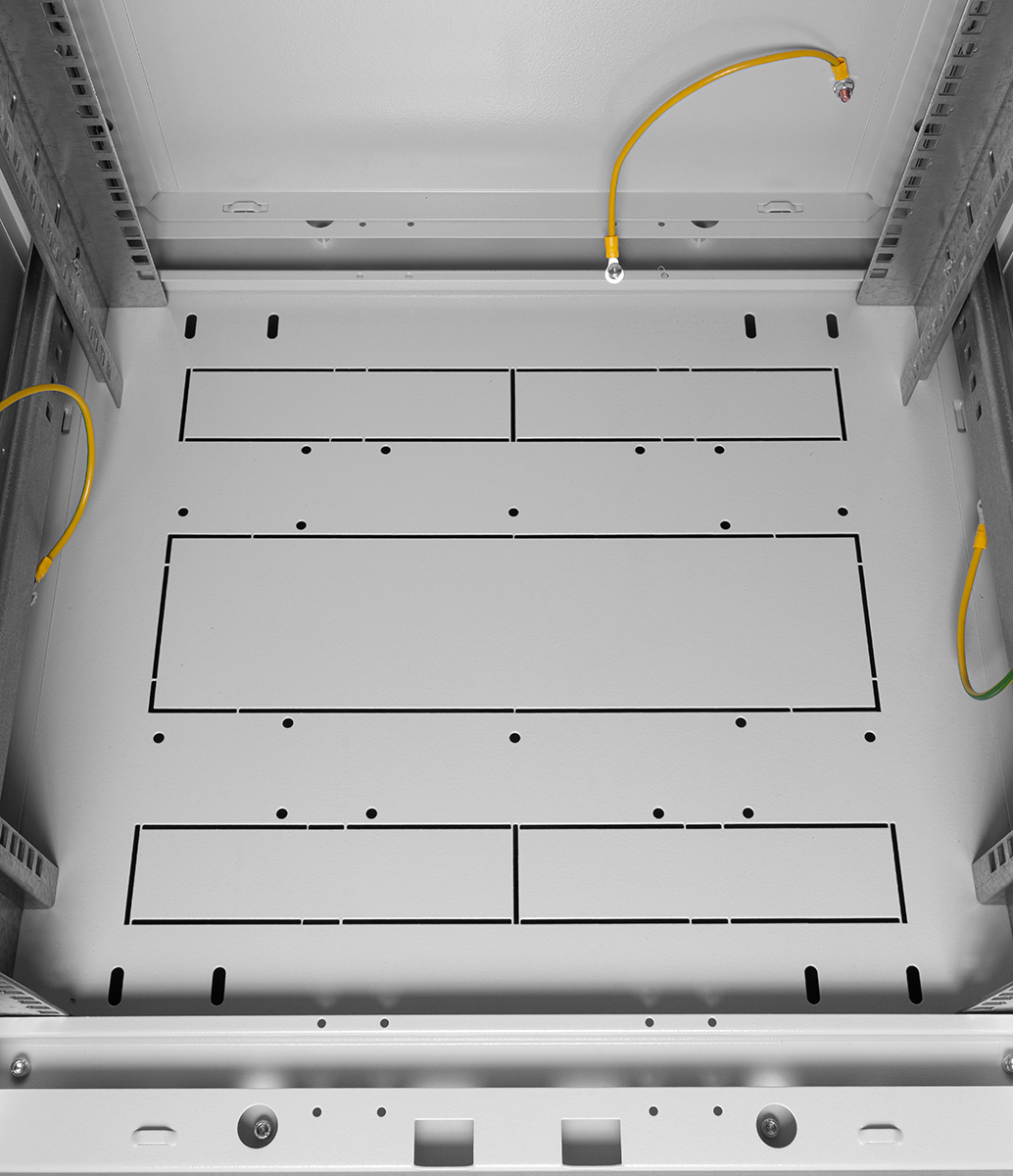

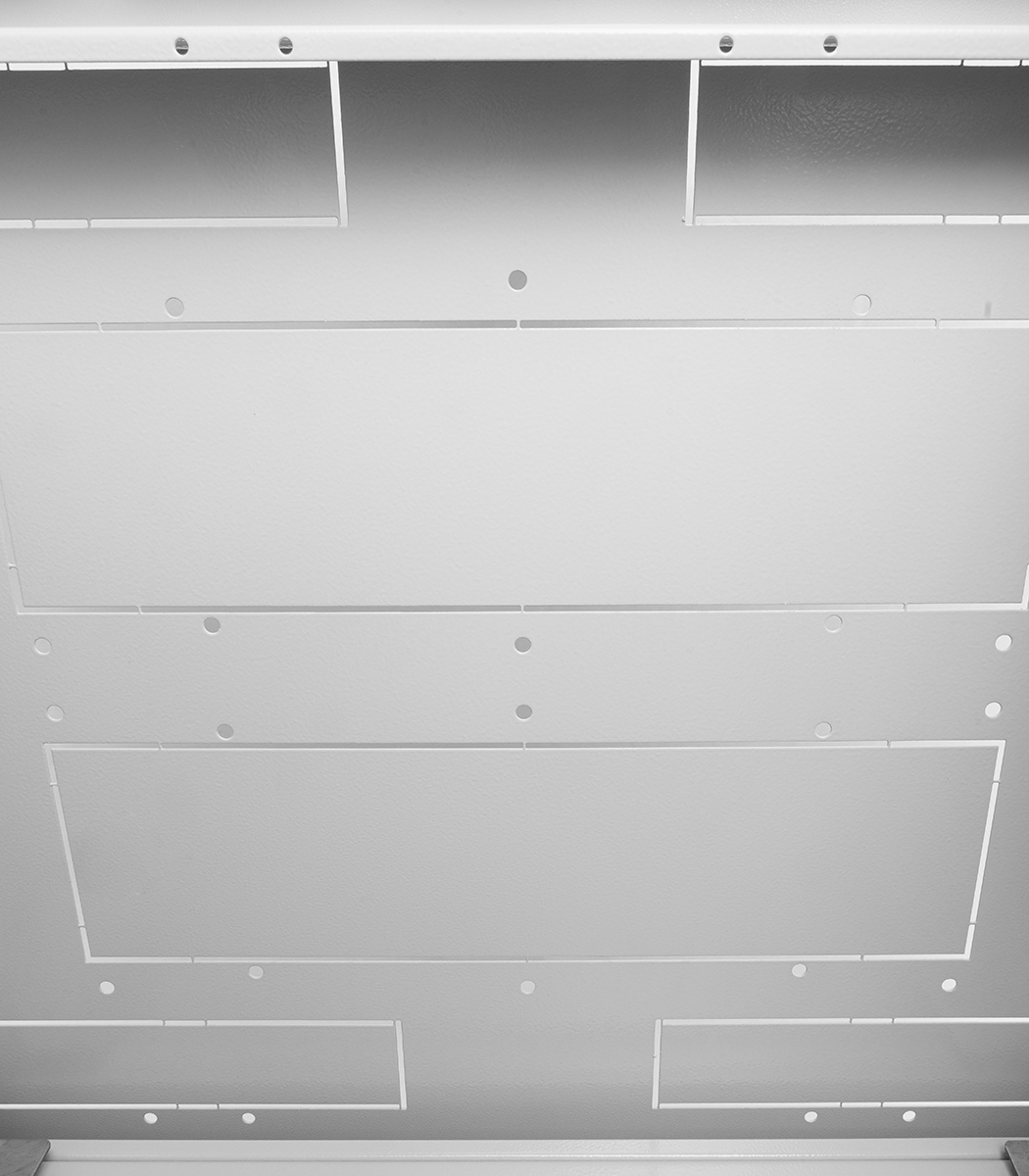

В крышу и основание шкафов глубиной 600 и 800 мм возможна установка двух вентиляторных модулей серии R-FAN, а шкафов глубиной 1000 и 1200 мм – трех. Также в этих элементах имеется дополнительная перфорация и отверстия под кабельный ввод 212х110 мм и/или 422х55 мм, с возможностью установки щёточных вводов серии КВ-Щ. Предусмотрена установка винтовых опор (ножек) позволяющих компенсировать неровности пола (входят в комплект поставки). Возможна установка поворотных роликов различной нагрузочной способности (в комплект поставки не входят).
Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон: через боковые легкосъемные стенки, переднюю и заднюю дверь.

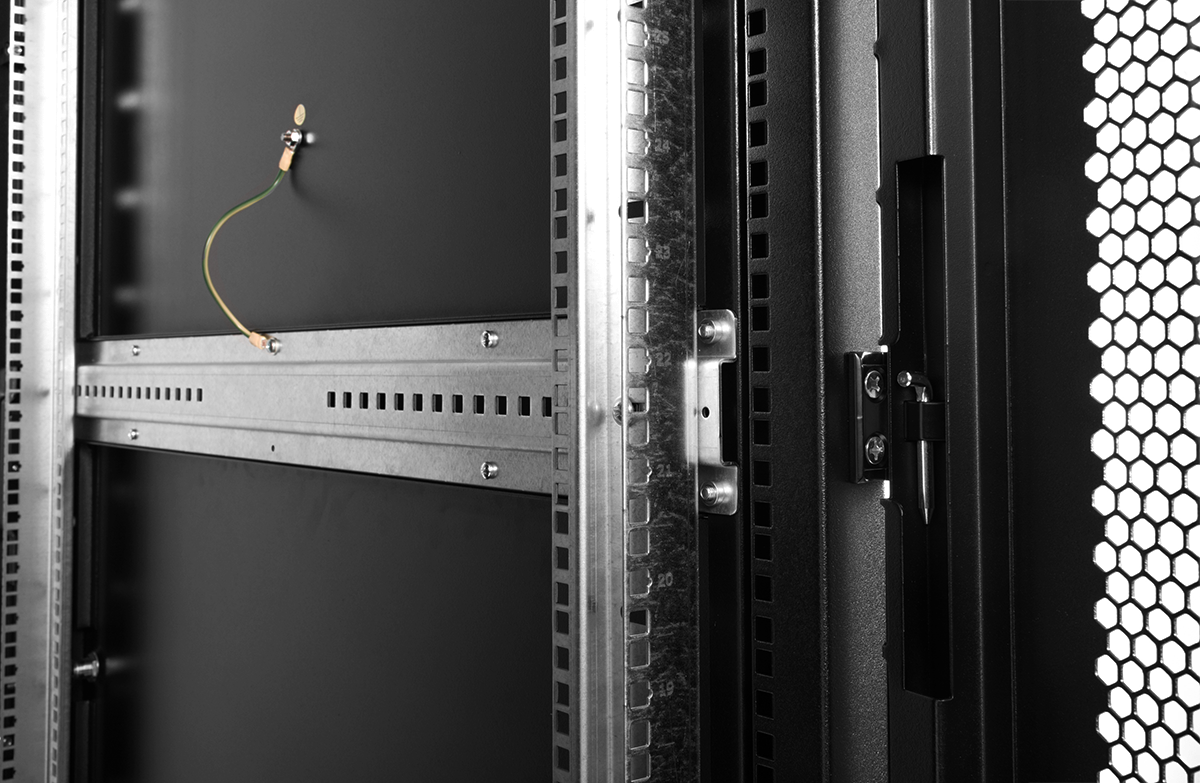

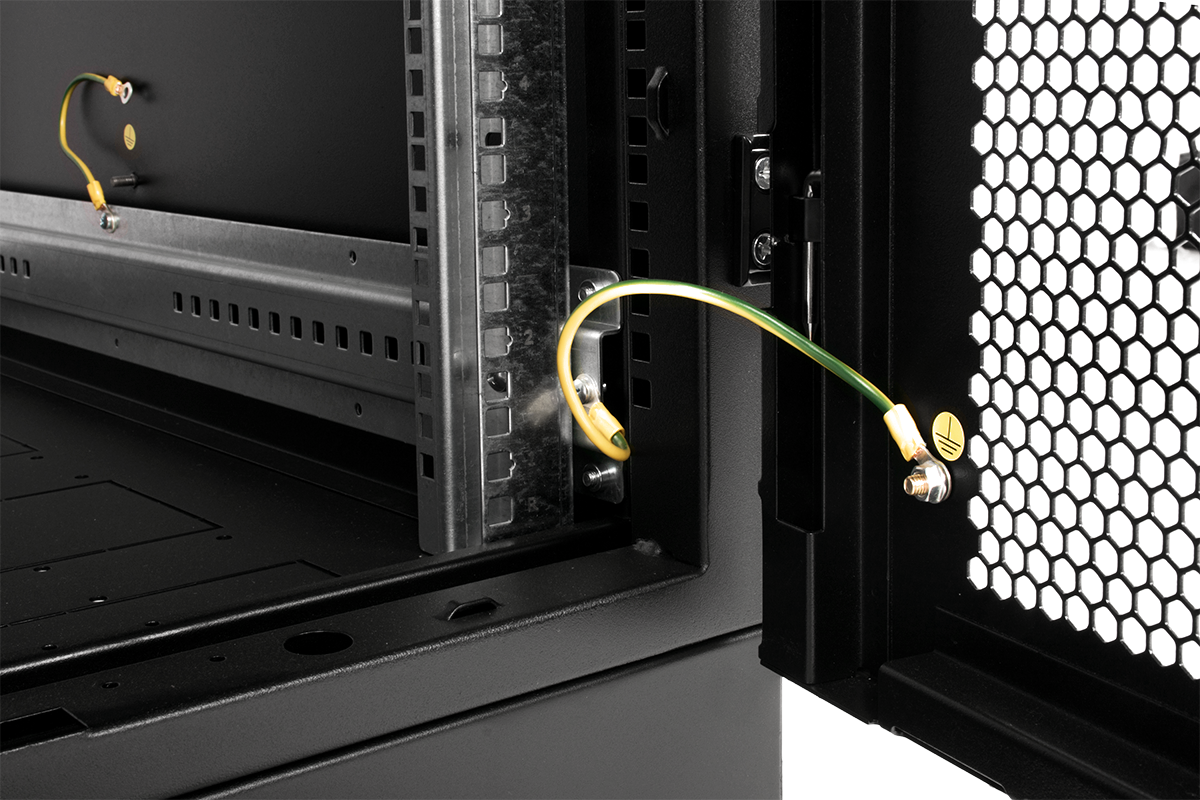

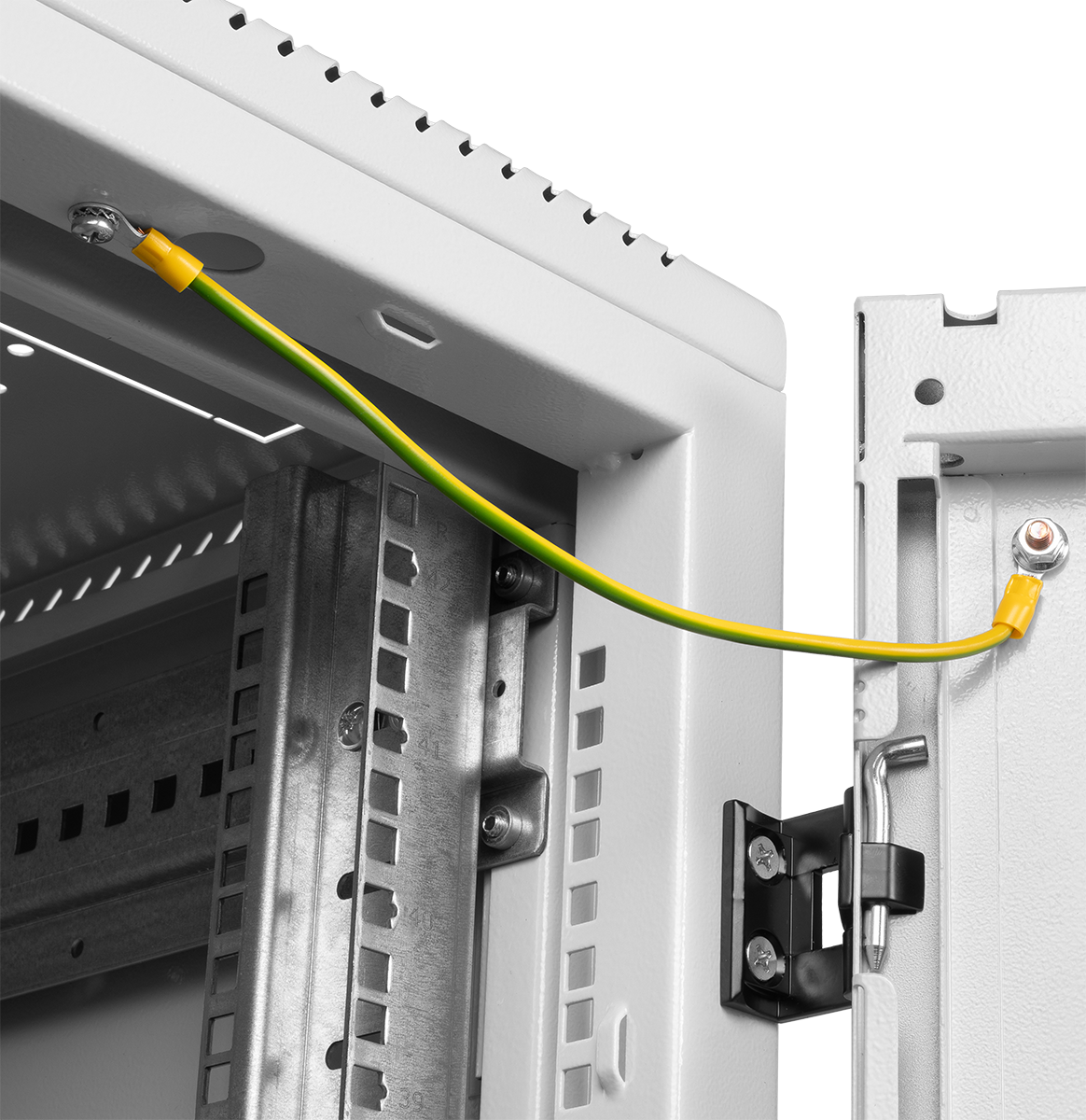

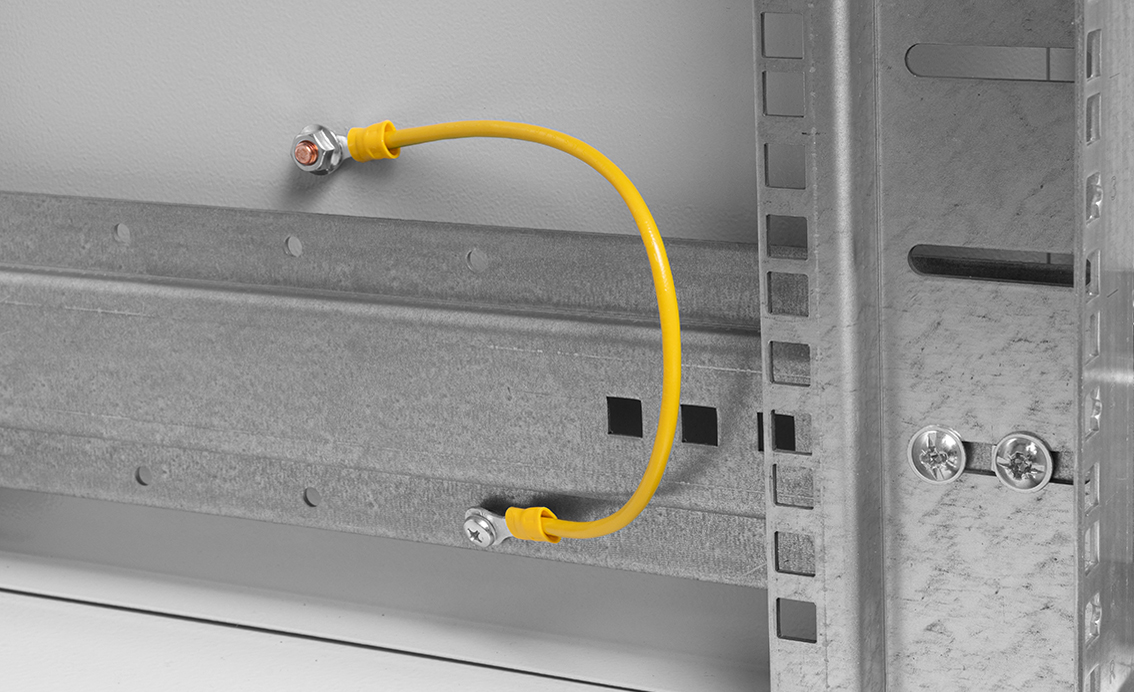

В базовой комплектации шкаф имеет четыре оцинкованные вертикальные направляющие, регулируемые по глубине. Предусмотрена система заземления (провода для заземления всех деталей шкафа входят в комплект поставки).
Покрытие – краска полимерно-порошковая, шагрень, с предварительным фосфатированием.
Шкафы поставляются в разобранном виде и компактно упаковываются в три транспортных места.
Обновленная конструкция:
• Новая конструкция рам с полузамкнутым профилем позволила увеличить несущую способность шкафа до 1200 кг. Также благодаря ей шкафы соединяются между собой без дополнительных крепёжных элементов. Внутренняя поверхность рам по вертикали получила перфорацию, создающую дополнительное монтажное пространство для установки органайзеров, шин заземления и прочих аксессуаров.
• Габаритная ширина шкафов теперь составляет 598 и 798 мм. Расширен перечень доступных типоразмеров шкафа по глубине до 1200 мм. Эти изменения позволяют использовать ШТК-М в качестве серверных шкафов при построении ЦОД.
• Основание изделия выведено в размер с рамой – каркас шкафа обрёл монолитную целостность.
• Горизонтальные монтажные швеллеры унифицированы. В комплекте шкафа поставляются швеллеры единого типа, что упрощает сборку.
• Вертикальные юнитовые направляющие получили опору на основание, благодаря чему повысилась их несущая способность. Вертикальные юнитовые направляющие для шкафов шириной 800 мм стали цельными, без дополнительных проставок, – их монтаж стал ещё удобнее. Также в них предусмотрены окна под установку аксессуаров, создающие дополнительное монтажное пространство.
• Применение запрессованных резьбовых элементов существенно упростило сборку каркаса.
• Установка стенок в шкаф теперь не требует монтажа дополнительных элементов. Шкафы глубиной 1000 и 1200 мм получили сдвоенные по горизонтали боковые стенки. Это значительно облегчает их установку в шкаф и его последующее обслуживание.
• Новая конструкция двери со стеклом обеспечивает единый заземляющий контур и отсутствие зазора между крышей/основанием и дверью.
-
