Щеточные кабельные вводы
Уважаемые клиенты!
Информируем об изменении конструкции системы щёточных кабельных вводов.

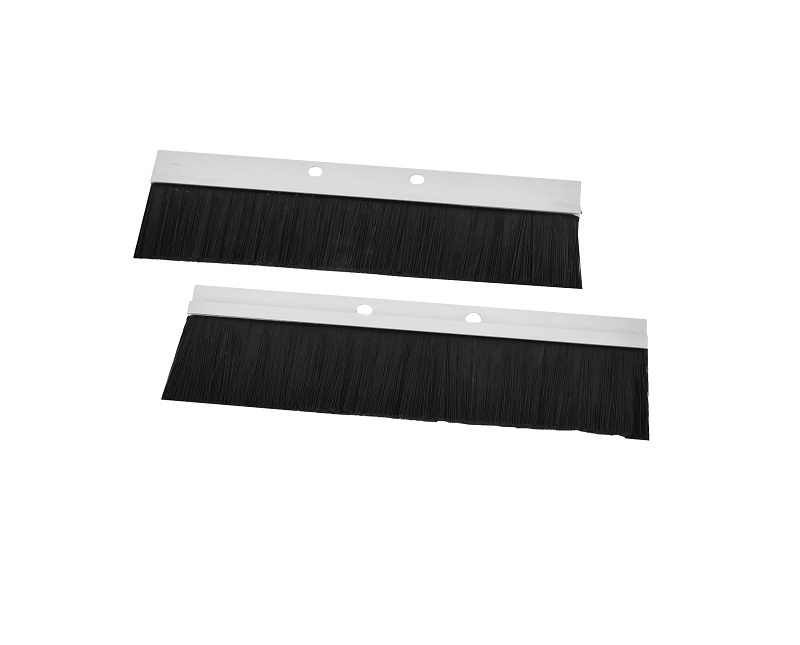

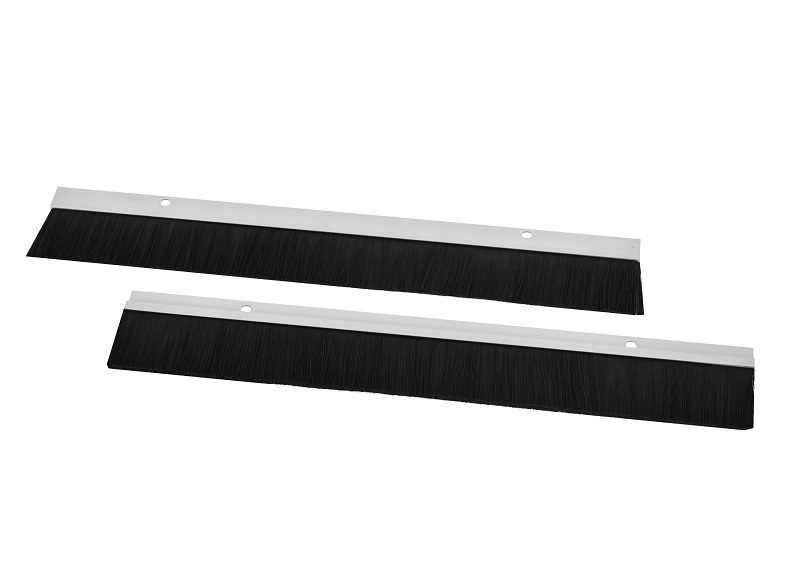

Система щёточных кабельных вводов состоит из двух полосовых щёток, жёстко закрепленных в алюминиевых h-образных профилях, которые при монтаже внахлёст смыкаются в центре технического отверстия. Предлагаются щёточные вводы двух размеров: 55 × 210 мм и 55 × 420 мм – и двух цветов: серый (RAL 7035) и чёрный (RAL 9005).
%20копия.jpg "Кв-щ-420.jpg")
В напольных шкафах ШТК (кроме ШТК-А и ШТК-СП-К) в крыше и в основании имеются отверстия кабельных вводов по 2 каждого вида. В зависимости от объёма подводимого к шкафу кабеля можно удалить требуемое число заглушек и на их место установить щёточный ввод нужного размера.
В навесных шкафах всех линеек ШРН (кроме ШРН-х.255 10") любой кабельный ввод в крыше или дне шкафа можно закрыть одним щёточным вводом КВ-Щ-55.210А.
Аксессуар легко крепится к полу или крыше телекоммуникационного шкафа в технологические отверстия. Через щёточный ввод легко проходят кабели, а щетина плотно закрывает образовавшиеся щели, не занятые проводами. Щёточный ввод, помимо функции защиты от пыли и попадания крупных предметов внутрь шкафа, также обеспечивает защиту кабеля от повреждений о края технических лючков. Плотность ворса позволяет зафиксировать кабель в центре технологического отверстия.
Модификации:
• Комплект щёточного ввода в шкаф, универсальный КВ-Щ-55.210А
• Комплект щёточного ввода в шкаф, универсальный, цвет черный КВ-Щ-55.210А-9005
• Комплект щёточного ввода в шкаф, универсальный КВ-Щ-55.420А
• Комплект щёточного ввода в шкаф, универсальный, цвет черный КВ-Щ-55.420А-9005
Расположение кабельных вводов в шкафах
Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
ШНР-М
Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
ШТК-М

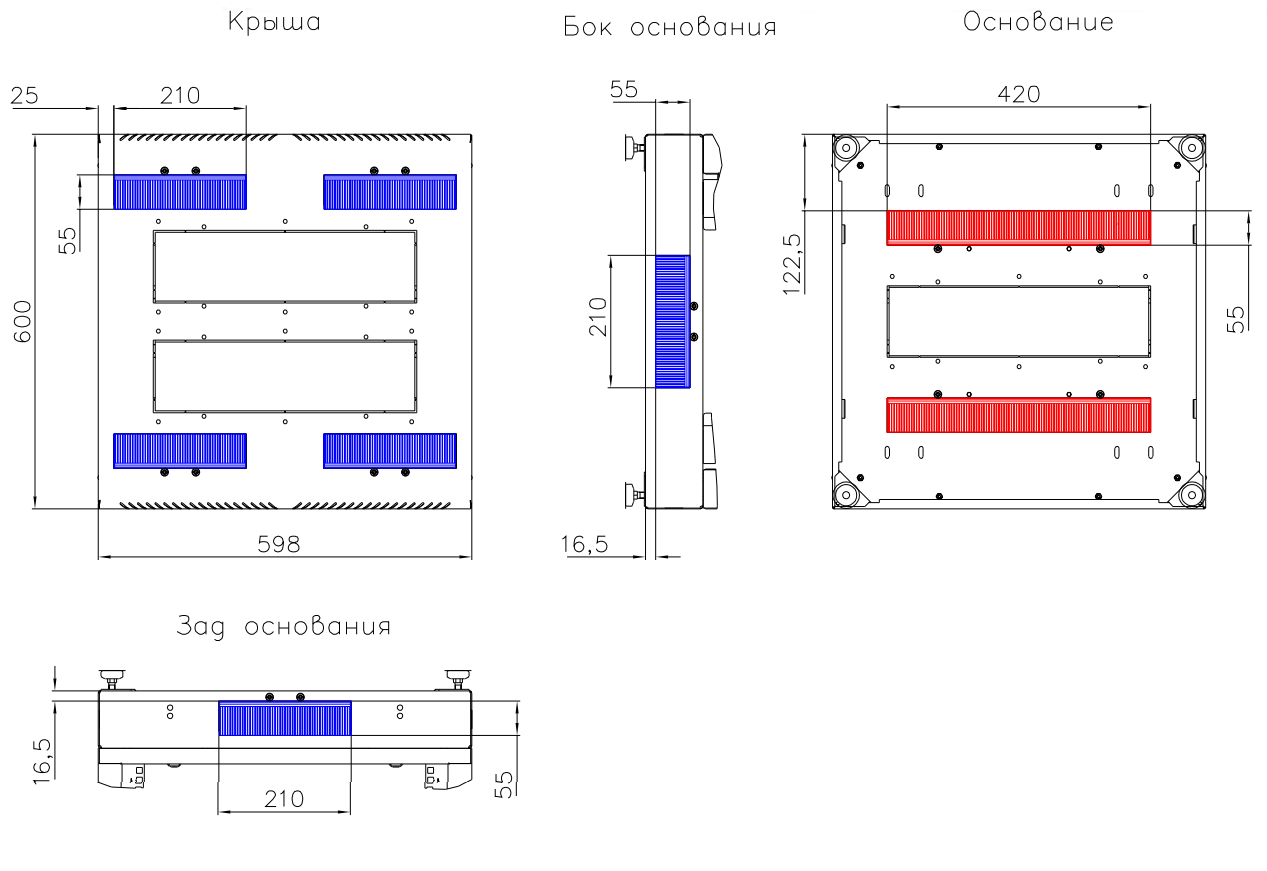

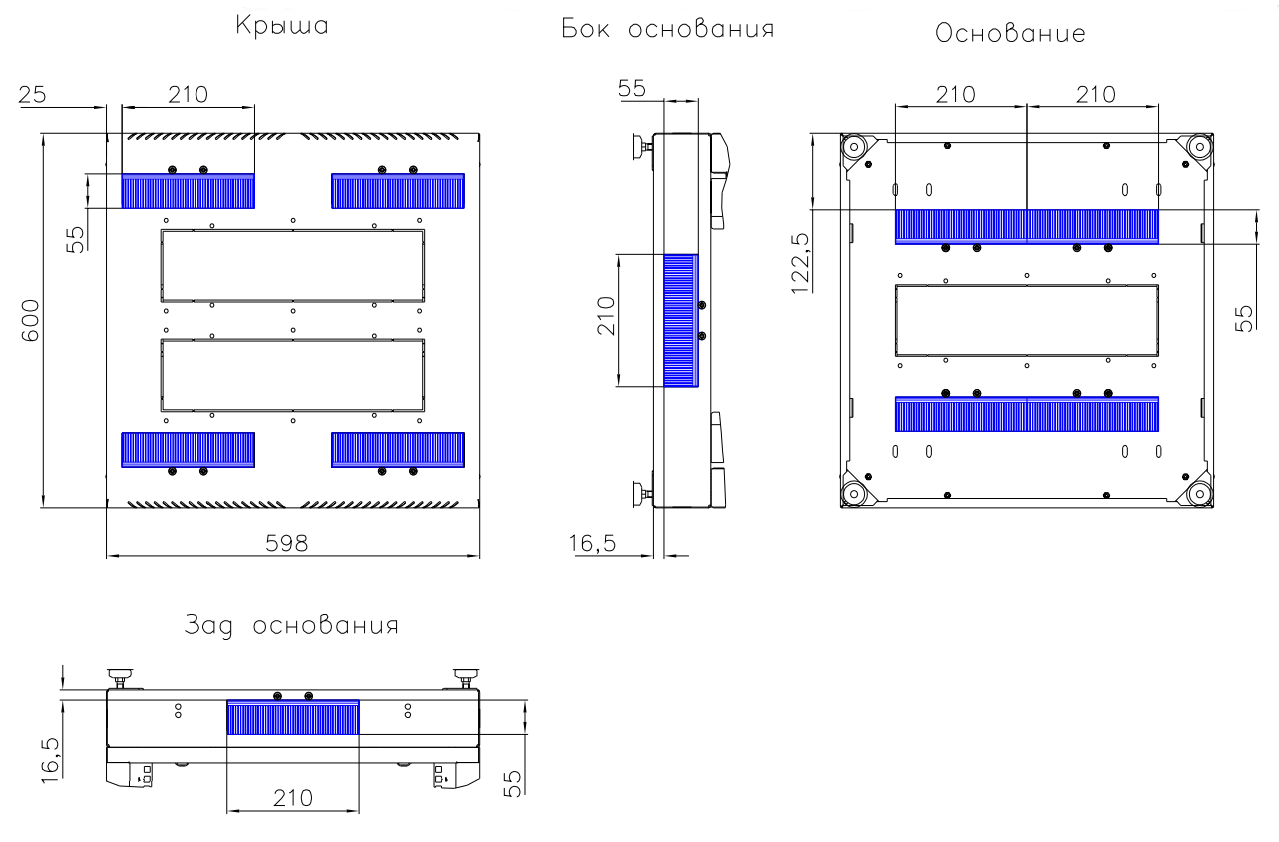

Шириной 600 мм, глубиной 600 мм могут использоваться три с половиной комплекта КВ-Щ-55.210А в крыше по боковым и задней поверхности, и один комплект КВ-Щ-55.420А на шкаф. Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
При использовании КВ-Щ-55.210А max пять с половиной комплектов на шкаф.

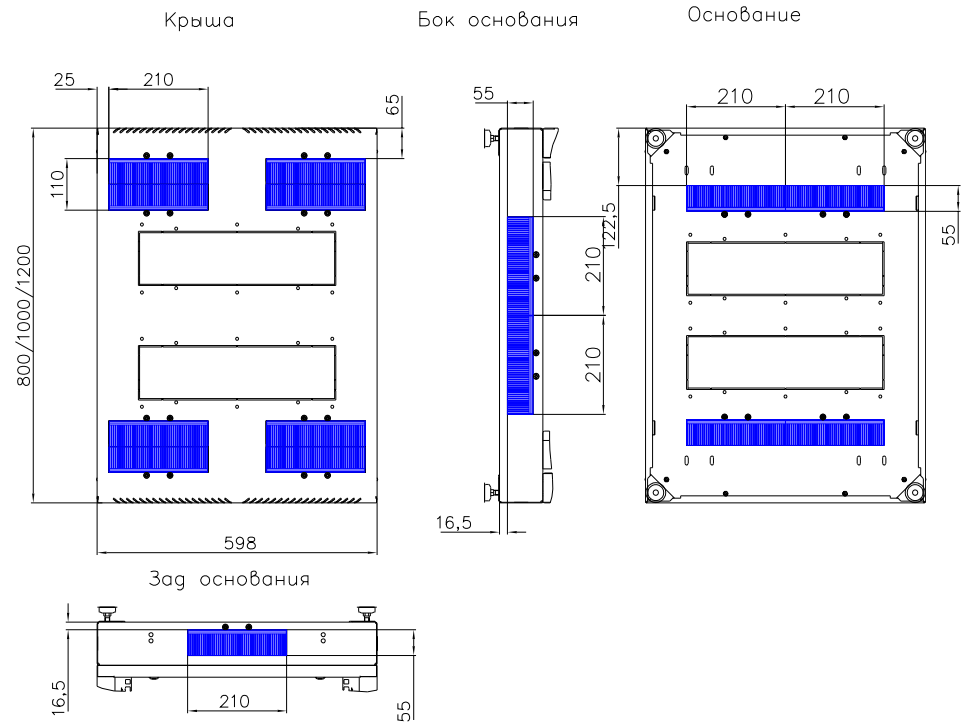

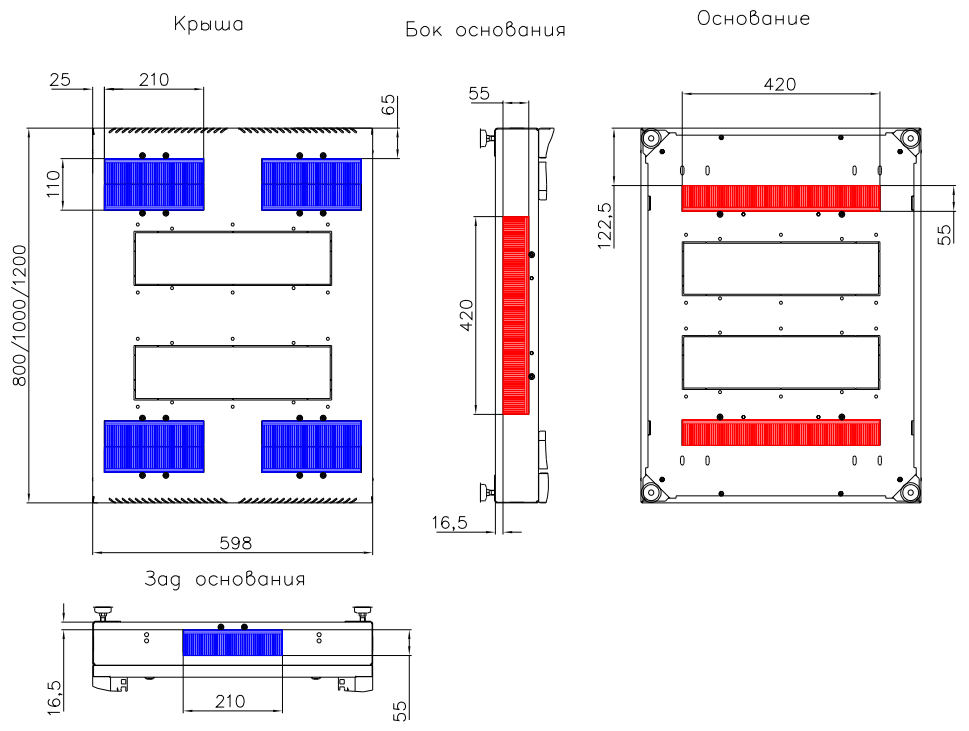

Шириной 600 мм, глубиной 800, 1000, 1200 мм могут использоваться четыре с половиной комплекта КВ-Щ-55.210А в крыше и задней поверхности, и два комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
При использовании КВ-Щ-55.210А max восемь с половиной комплектов на шкаф

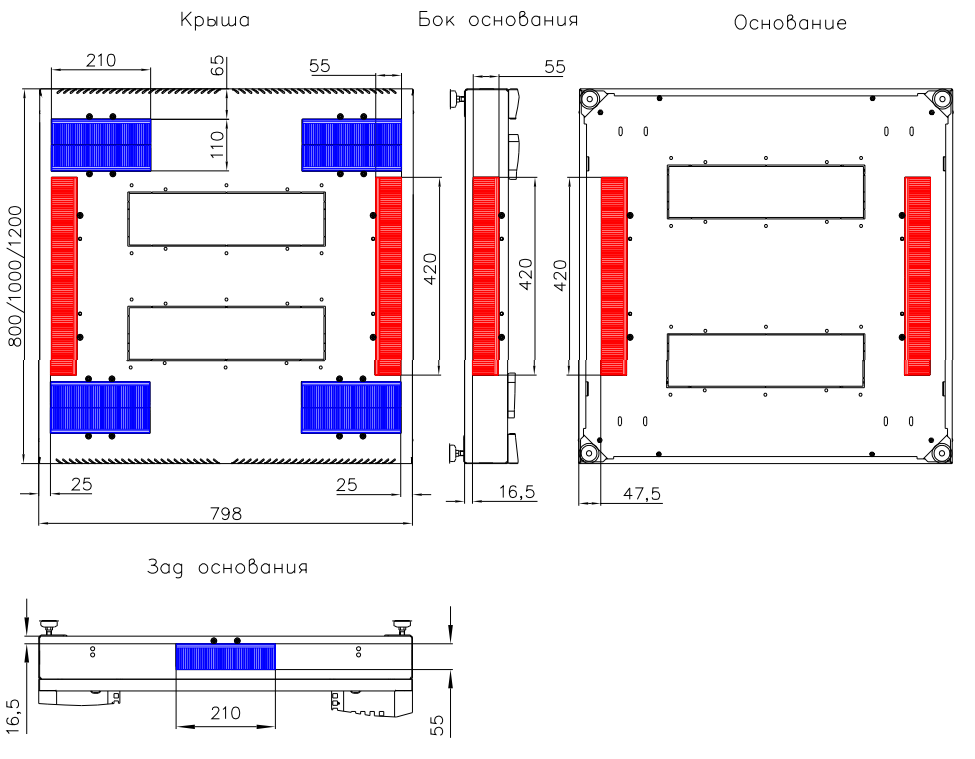

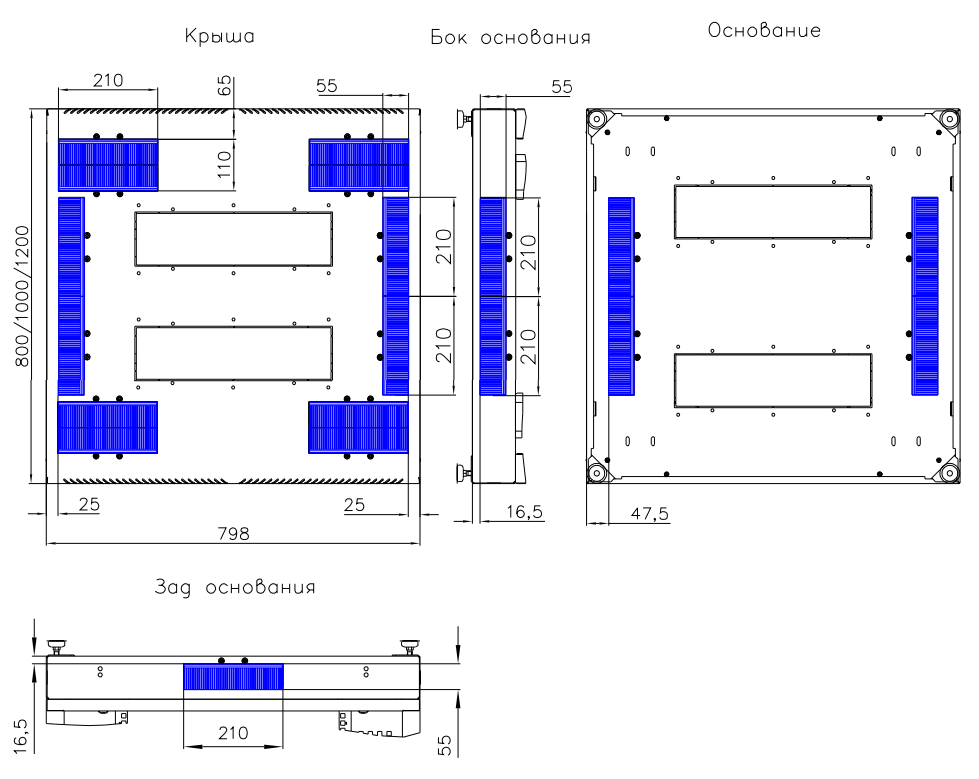

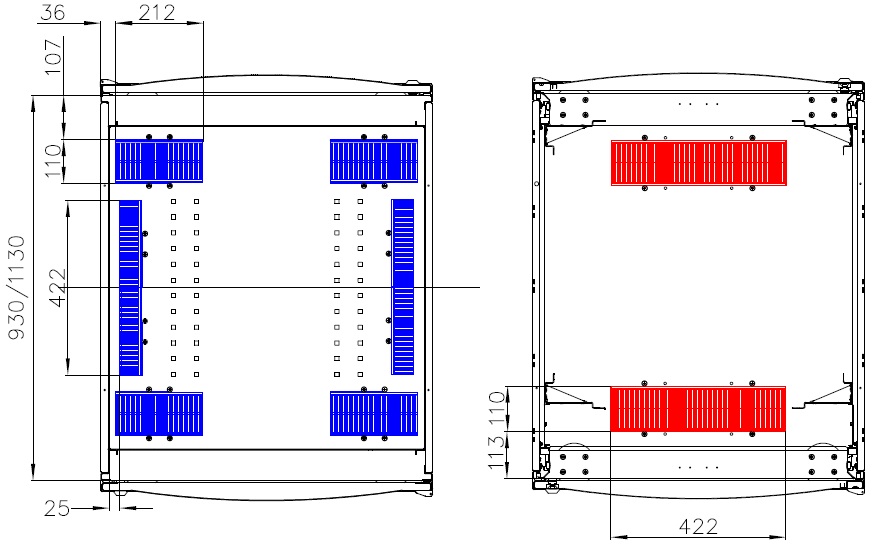

Шириной 800 мм, могут использоваться четыре с половиной комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
При использовании КВ-Щ-55.210А max десять с половиной комплектов на шкаф
ШТК-Э

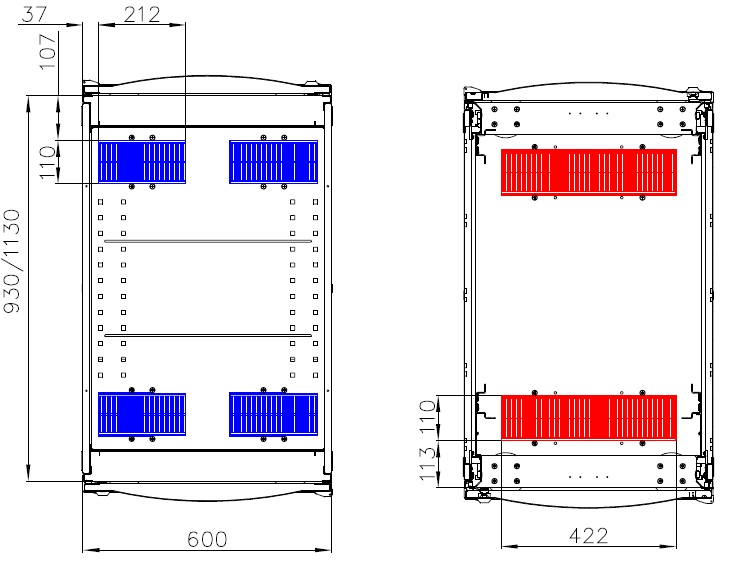

Шириной 600 мм, могут использоваться до четырёх комплектов КВ-Щ-55.210А, или до двух комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
Шириной 800 мм, могут использоваться до восьми комплектов КВ-Щ-55.210А, или до четырёх комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
ШТК-СП
Шириной 600 мм (при использовании крыши и фальшпола под установку щёточных вводов), могут использоваться до двух комплектов КВ-Щ-55.210А в крыше, или до двух комплектов КВ-Щ-55.420А в фальшполе на шкаф.
Шириной 800 мм (при использовании крыши под установку щёточных вводов), могут использоваться до шести комплектов КВ-Щ-55.210А в крыше на шкаф, или до двух комплектов КВ-Щ-55.420А в фальшполе на шкаф.
