Напольные шкафы ШТК

Как выбрать напольный телекоммуникационный шкаф 19″

1. Определите монтажную ёмкость U

Сложите высоту оборудования, которое планируется установить в шкаф: серверов, коммутаторов, патч-панелей, полок, органайзеров, горизонтальных БРП (PDU), учтите высоту вертикальных БРП. Затем добавьте резерв 20–30 % на обслуживание и возможное расширение.

2. Рассчитайте глубину и полезную глубину шкафа

Глубину шкафа выбирают с учётом самого глубокого оборудования, возможности подключения к нему с задней стороны, запаса под кабели и доступа к PDU. Полезная глубина должна быть больше глубины самого глубокого устройства как минимум на 150 мм. Для серверного оборудования и ИБП запас лучше увеличивать.

3. Выберите дверь и вентиляцию шкафа

Стеклянная дверь подходит для визуального контроля оборудования, металлическая – для закрытых технических зон, перфорированная – для оборудования с повышенной тепловой нагрузкой. Тип передней и задней двери влияет на удобство обслуживания, визуальный контроль и тепловой режим шкафа. Для оборудования с высокой тепловой нагрузкой стоит рассматривать перфорированные двери. Для зон, где важно ограничить доступ к оборудованию, применяются металлические двери.

Серии шкафов ШТК

В каталоге представлены серии напольных шкафов торговой марки ЦМО:

• ШТК-Э – серия бюджетных шкафов для размещения активного сетевого и кроссового оборудования. Шкафы отличаются простой облегчённой конструкцией, а их цена существенно ниже аналогов при неизменно высоком качестве изготовления. Окрашены в серый или чёрный цвет.
• ШТК-М – серия универсальных телекоммуникационных шкафов с широким выбором типоразмеров, укомплектованные металлической, стеклянной, перфорированной или двойной перфорированной дверью. Поставляются в компактном разобранном виде.

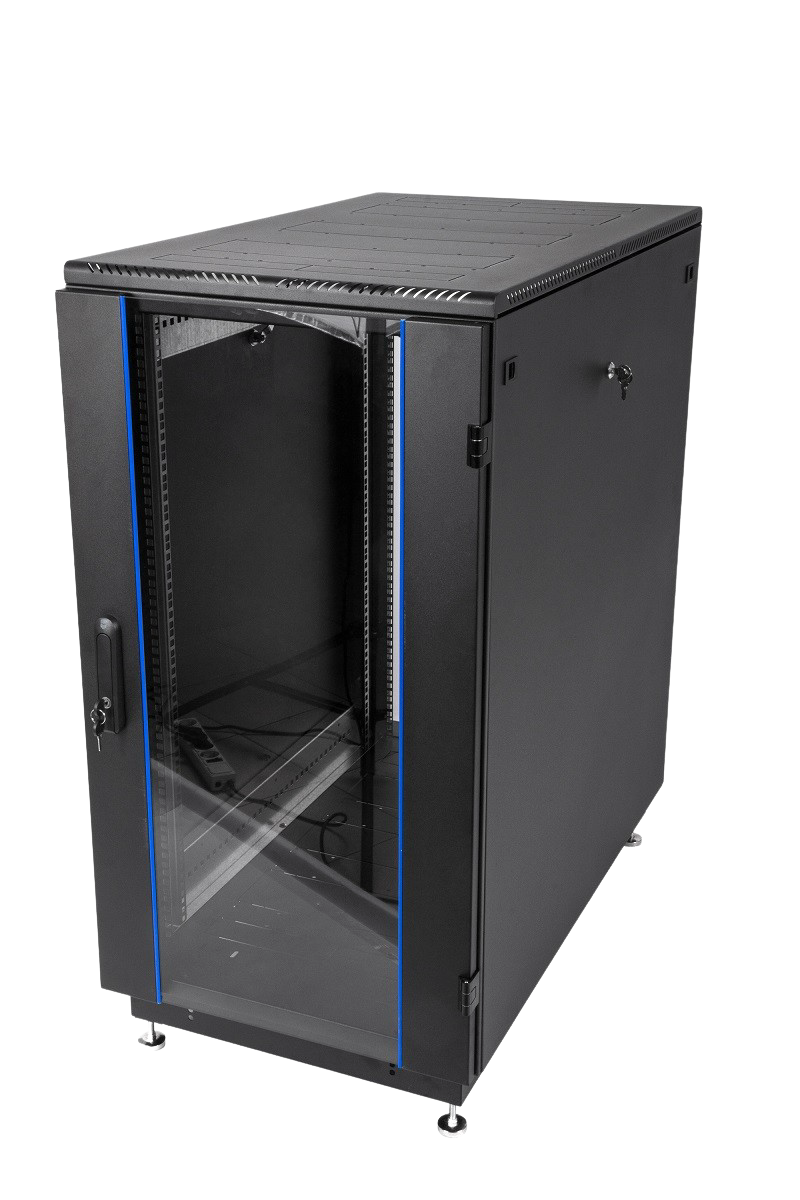

• ШТК-МП – серия универсальных телекоммуникационных шкафов со стеклянной дверью для размещения пассивного оборудования. Имеют мощную рамную конструкцию, комплектуются дверью с изогнутым тонированным калёным стеклом. Поставляются в полностью собранном виде. Цвет шкафов серии – чёрный.
• ШТК-СП – серия премиальных серверных шкафов для размещения оборудования в серверных помещениях и ЦОД. Поставляются в собранном виде, имеют увеличенную площадь перфорации и повышенную статическую нагрузочную способность до 1350 кг. Поставляются в полностью собранном виде. Цвет шкафов серии – чёрный.
• ШТК-СП-К – серия шкафов Колокейшн с двумя или четырьмя изолированными отсеками, рассчитанные на нескольких потребителей, – все замки отсеков с уникальными ключами. Поставляются в полностью собранном виде. Цвет шкафов серии – чёрный.

Характеристики линеек

Как купить

Вы можете посетить демонстрационные залы в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Краснодаре и Минске, чтобы ознакомиться с оборудованием. Благодаря широкой партнёрской и дилерской сети продукция доступна даже в отдалённых регионах страны. В каталоге вы можете создать подборку продукции, добавив её в корзину, и отправить партнёрам для дальнейшего оформления покупки.

Техническая документация и поддержка

Для помощи в выборе продукции в каждой карточке товара размещена вся техническая документация:

• Чертежи в форматах DXF и STEP.
• Паспорта, сертификаты и схема формирования артикула.
• Список совместимых аксессуаров для каждой позиции: полки, БРП (PDU), кабельные органайзеры, вентиляционные модули, комплекты заземления.

На любые технические вопросы ответят наши специалисты в формате онлайн-поддержки.

Часто задаваемые вопросы

1. Что означает 19″ в напольном телекоммуникационном шкафу?

Это монтажный стандарт для совместимого телекоммуникационного и серверного оборудования: коммутаторов, патч-панелей, PDU, полок, аксессуаров. Ширина монтажного пространства под оборудование составляет примерно 482,6 мм. Высота оборудования в таких шкафах обычно измеряется в U, где 1U = 44,45 мм.

2. Когда нужна перфорированная дверь в телекоммуникационном шкафу?

Перфорированная дверь подходит для шкафов с высокой тепловой нагрузкой и повышенными требованиями к воздушному потоку, например для серверных и ЦОД. Если шкаф не будет содержать оборудование с высоким тепловыделением, подойдут стеклянные или металлические двери без перфорации.

3. Какую серию напольных шкафов ШТК торговой марки ЦМО выбрать?

При выборе серии учитывайте назначение шкафа, максимальную несущую способность шкафа, требуемую вентиляцию, удобство монтажа и требования проекта.

4. Что такое степень защиты IP?

Степень защиты IP – это маркировка, которая показывает, насколько корпус оборудования защищает от попадания пыли, твёрдых предметов и воды. Первая цифра обозначает защиту от твёрдых частиц и доступа к опасным элементам, вторая – защиту от влаги. Телекоммуникационные шкафы, размещаемые внутри помещения, обычно имеют степень защиты IP20.
