10 лет - 10% Скидка на настенные кронштейны серии КНО

   логотип ЦМО 10 лет..jpg

C 1.07 по 31.08.2011 года, в честь десятилетия, ЦМО объявляет 10% скидку на настенные кронштейны серии КНО. Акция проводится на территории Российской Федерации.

Краткая характеристика 19’’ кронштейнов КНО:

Серия КНО-М. Классические кронштейны для горизонтального размещения оборудования, с регулируемыми по глубине 300-450 мм. передними кронштейнами.

Серия КНО-В. 19” кронштейны для вертикального размещения оборудования, обеспечивают компактное размещение оборудования любой глубины.

Серия КНО-РП. Кронштейны для размещения большого количества оборудования требующего частого обслуживания. Передняя рама КНО-РП открывается, что упрощает доступ к тыльной части оборудования.

Серия КНО-Р. Усиленные настенные кронштейны для размещения тяжелого оборудования.

Кронштейн телекоммуникационный настенный горизонтальный серии КНО-М

Настенный кронштейн серии КНО предназначен для горизонтального размещения малого количества активного и пассивного телекоммуникационного оборудования.

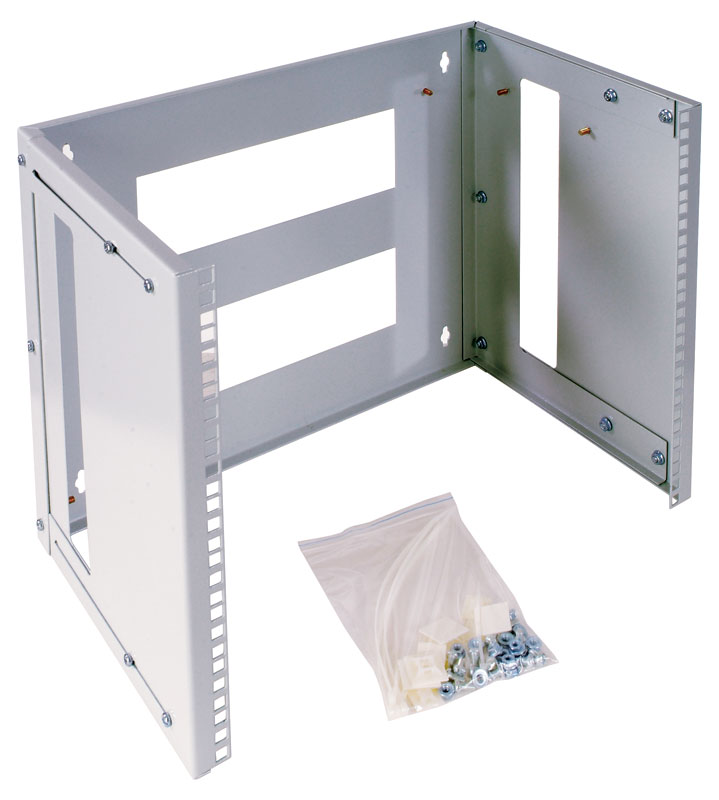

1 Кронштейн телекоммуникационный настенный КНО Имеют разборную конструкцию с регулируемыми боковыми стенками..jpg
Кронштейн имеет полностью разборную конструкцию, состоящую из пяти элементов. Легок в сборке. Имеет повышенную жесткость за счет элементов крепления. Для удобства монтажа и коммутации оборудования в задней и боковых стенках предусмотрены технологические окна. Боковые стенки регулируются по глубине от 300 до 450 мм.

Предусмотрено надежное крепление кронштейна к стене, через отверстия в задней стенке. Для удобной фиксации коммутационного кабеля в комплект поставки входят самоклеящиеся площадки для крепления стяжек и комплект кабельных стяжек. Предусмотрена система заземления.

Кронштейн поставляется в компактной упаковке. иВысота телекоммуникационных настенных горизонтальных кронштейнов - 3U, 6U, 9U, 12U.

Модификация

Габариты
(ВхШхГ)

Полезная глубина
(мм)

Габариты упаковки
(ВхШхГ)

Масса
(кг)

(U)

КНО-3U-M

140х512х300 (450)

300/450

160х520х80

3.7х4.5

3

КНО-6U-M

273х512х300 (450)

300/450

300х520х80

4.9х5.8

6

КНО-9U-M

407х512х300 (450)

300/450

425х520х80

6.7х8

9

КНО-12U-M

540х512х300 (450)

300/450

570х520х80

8.3х9.3

12

Чертеж.

Паспорт.


Телекоммуникационный настенный вертикальный кронштейн серии КНО-В

Настенный телекоммуникационный кронштейн серии КНО-В предназначен для компактного вертикального размещения активного и пассивного телекоммуникационного оборудования.

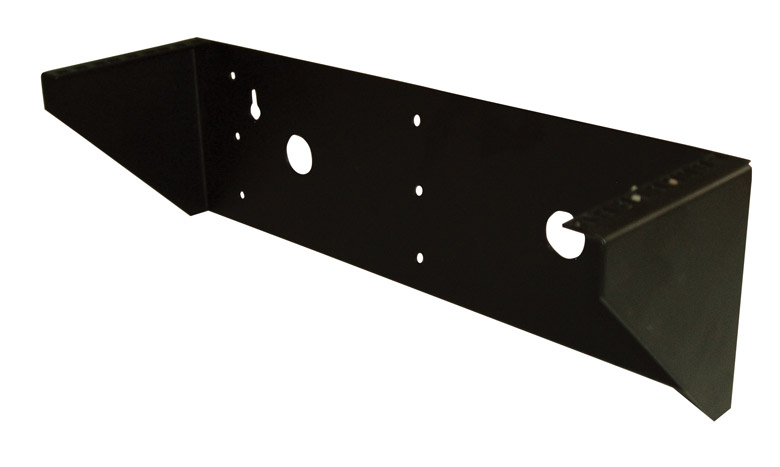

2 Новые монтажные кронштейны ЦМО.jpg

Конструкция кронштейна цельнометаллическая, не требует сборки. Задняя стенка имеет отверстия для крепления к стене. Вертикальная установка позволяет компактно разместить оборудование любой глубины.

Высота телекоммуникационных вертикальных кронштейнов серии КНО-В - 2U, 3U, 4U. Поставляется в оптовой упаковке по две штуки. Цвет - RAL 9005 (черный).

Модификация

Габариты (ВхШхГ)

Масса (нетто)

(U)

Упаковка 2 шт. (ВхШхГ)

Масса (брутто)

КНО-В-2U

150х500х96

1,5

2

110х515х165

3,0

КНО-В-3U

150х500х140

1,6

3

155х515х165

3,2

КНО-В-4U

150х500х185

1,8

4

195х515х165

3,6

Чертеж.


Телекоммуникационный настенный кронштейн с поворотной рамой серии КНО-РП

Настенный телекоммуникационный поворотный кронштейн серии КНО-РП предназначен для открытого размещения активного и пассивного телекоммуникационного оборудования. Удобен для организации сетей требующих частого обслуживания, коммутации, добавления активного и пассивного оборудования.

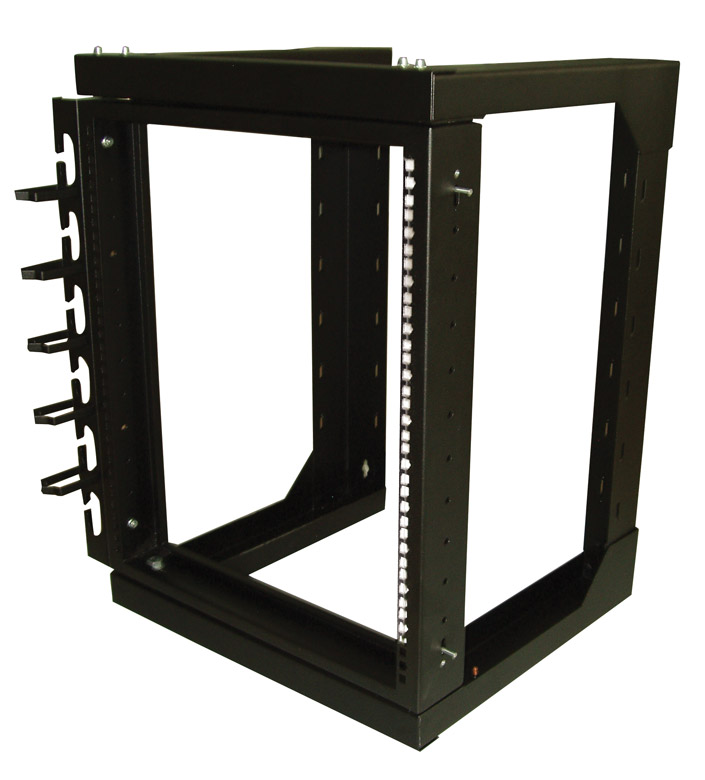

5 Новые монтажные кронштейны ЦМО.jpg

Кронштейн состоит из поворотной рамы и основания. Рама имеет цельнометаллическую сварную конструкцию, фиксируется к основанию щеколдами в верхней и нижней частях. Основание сборное, имеет отверстия для крепления кронштейна к стене, перфорацию для фиксации кабельных стяжек и отверстия для размещения органайзеров СМ и СБ.

Для размещения и обслуживания оборудования предусмотрено открывание рамы в правую или левую сторону. Высота телекоммуникационных настенных рамных кронштейнов серии КНО-РП - 12U, 15U, 18U, 22U. Полезная глубина - 350мм. В зависимости от модификации возможна распределенная нагрузка до 55 кг. Поставляется кронштейны собранном виде. Цвет покрытия - RAL 9005 (черный).

Модификация

Габариты (ВхШхГ)

Распределенная нагрузка (кг)

Масса (кг)

(U)

Упаковка (ВхШхГ)

КНО-РП-12.465

693х510х465

40

15,2

12

180х700х550

КНО-РП-15.465

826х510х465

45

16,3

15

180х830х550

КНО-РП-18.465

958х510х465

50

17,4

18

180х960х550

КНО-РП-22.465

1136х510х465

55

18,8

22

180х1140х550

Чертеж.


Телекоммуникационный настенный рамный кронштейн серии КНО-Р

Настенный телекоммуникационный рамный кронштейн серии КНО-Р предназначен для открытого размещения активного и пассивного телекоммуникационного оборудования. Представляет бюджетное решение для настенного размещения тяжелого оборудования.

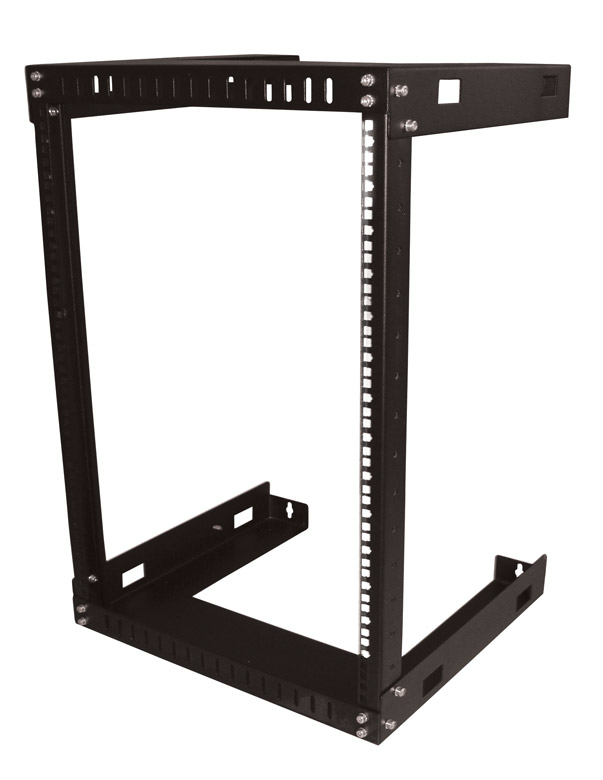

3 Новые монтажные кронштейны ЦМО.jpg

Кронштейн имеет полностью разборную конструкцию и состоит из четырех частей: двух вертикальных направляющих, крыши и дна. Легок в сборке. За счет элементов крепления кронштейн имеет повышенную нагрузочную способность. В зависимости от модификации возможна распределенная нагрузка до 80 кг. Основание и крыша имеют отверстия для крепления к стене, перфорацию для фиксации кабельных стяжек и отверстия для размещения органайзеров СМ и СБ.

Высота телекоммуникационных настенных рамных кронштейнов серии КНО-Р - 12U, 15U, 18U, 22U, 27U. Полезная глубина - 400мм. Поставляется кронштейны разобранным в компактной упаковке. Цвет покрытия - RAL 9005 (черный).

Модификация

Габариты (ВхШхГ)

Распределенная нагрузка (кг)

Масса (нетто)

(U)

Упаковка (ВхШхГ)

Масса (брутто)

КНО-Р-12.460

631х516х460

60

8,8

12

145х480х520

10

КНО-Р-15.460

766х516х460

65

9,2

15

75х540х920

11

КНО-Р-18.460

896х516х460

70

9,6

18

75х540х920

11

КНО-Р-22.460

1076х516х460

75

10,2

22

75х540х980

12

КНО-Р-27.460

1296х516х460

80

10,8

27

75х540х1220

13

Чертеж.

Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Настенные кронштейны серии КНО выполнены в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)".
