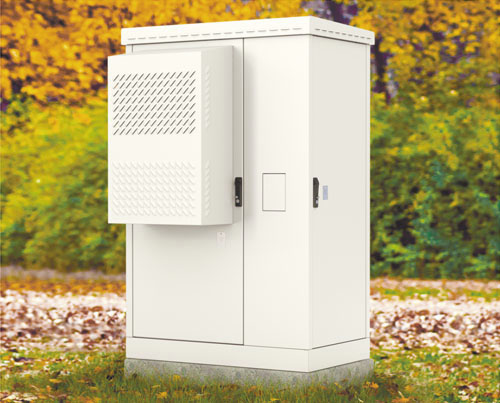

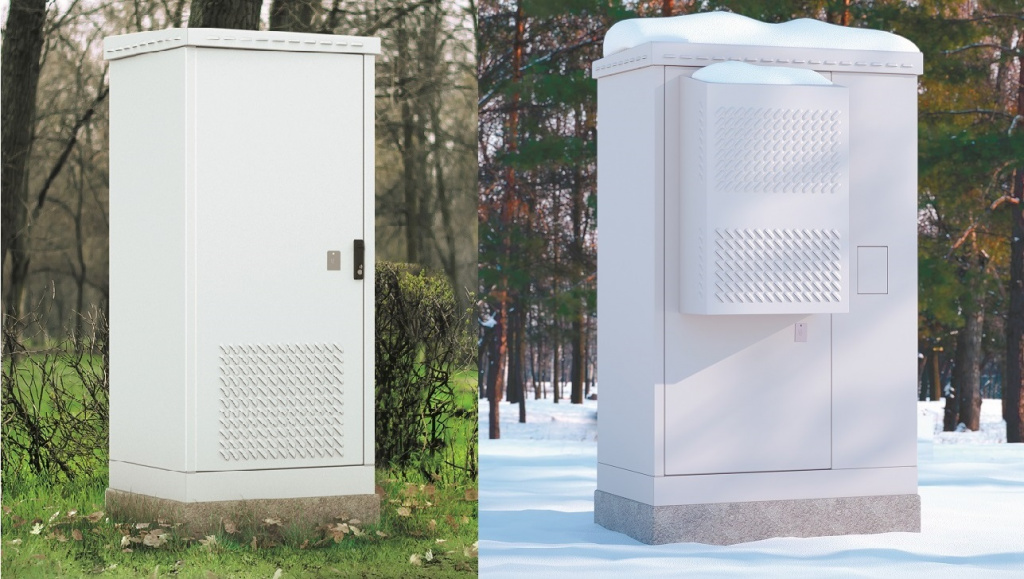

Фундамент для всепогодных шкафов серии ШТВ-1 и ШТВ-2

Поверхность, на которую устанавливаются всепогодные шкафы серии ШТВ-1 и ШТВ-2, должна быть ровной и иметь твёрдое основание. Неплоскостность поверхности не должна превышать 5 мм. Невыполнение данных требований может стать причиной опрокидывания шкафа и нарушения работоспособности размещённого в нём оборудования, что ведёт к прекращению гарантийных обязательств производителя.
Производственная группа REMER рекомендует в местах установки шкафа организовывать фундамент, для чего предлагает бесплатные типовые проекты сборных фундаментов.

Фундамент применяется при установке шкафа на грунт (в поле, на газоне, возле зданий и т.д.). Он позволяет закрепить шкаф, придаёт жёсткость и прочность конструкции, предотвращает повреждение грунта в месте установки шкафа паводковыми и ливневыми водами, а также обеспечивает удобный подвод кабеля.

Выбирая оптимальный тип фундамента под установку шкафа, следует руководствоваться такими факторами, как состав грунта, уровень грунтовых вод, характер рельефа и наличие инженерных коммуникаций.

Виды фундамента под установку шкафов:

• монолитный железобетонный — подойдёт для любого типа грунта, если соблюдать все правила и учитывать особенности почвы (потребуется много материалов и времени);
• железобетонная плита — можно использовать для слабых грунтов, где уровень грунтовых вод высок (для установки потребуется дополнительная механизация);
• свайный — применяется при установке на слабый грунт (для установки потребуется дополнительная механизация);
• сборный — рекомендуется при установке шкафа на песчаный сухой грунт. Его выгодно отличают более быстрая установка и меньшая стоимость по сравнению с другими видами фундамента: такой вариант легче в организации, не требует использования дополнительной механизации, монтажа-демонтажа громоздкой опалубки, доставки цементно-бетонной смеси, в отличие от других видов фундамента.

Наша компания разработала варианты типовых проектов сборных фундаментов для уличных всепогодных шкафов. Примеры организации и порядок выполнения работ по устройству фундамента представлены в приложенной документации:

• Фундамент из сборного железобетона шкафа ШТВ-1-х.7.6
• Фундамент из сборного железобетона шкафа ШТВ-1-х.7.9
• Фундамент из сборного железобетона шкафа ШТВ-2-х.10.6
• Фундамент из сборного железобетона шкафа ШТВ-2-х.10.9
• Фундамент сборно-монолитный шкафа ШТВ-1-х.7.6
• Фундамент сборно-монолитный шкафа ШТВ-1-х.7.9
• Фундамент сборно-монолитный шкафа ШТВ-2-х.10.6
• Фундамент сборно-монолитный шкафа ШТВ-2-х.10.9
• Скачать все файлы единым архивом

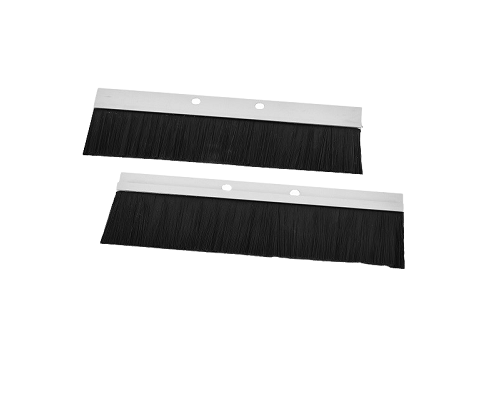

Щеточные кабельные вводы

Уважаемые клиенты!

Информируем об изменении конструкции системы щёточных кабельных вводов.

Система щёточных кабельных вводов состоит из двух полосовых щёток, жёстко закрепленных в алюминиевых h-образных профилях, которые при монтаже внахлёст смыкаются в центре технического отверстия. Предлагаются щёточные вводы двух размеров: 55 × 210 мм и 55 × 420 мм – и двух цветов: серый (RAL 7035) и чёрный (RAL 9005).

В напольных шкафах ШТК (кроме ШТК-А и ШТК-СП-К) в крыше и в основании имеются отверстия кабельных вводов по 2 каждого вида. В зависимости от объёма подводимого к шкафу кабеля можно удалить требуемое число заглушек и на их место установить щёточный ввод нужного размера.

В навесных шкафах всех линеек ШРН (кроме ШРН-х.255 10") любой кабельный ввод в крыше или дне шкафа можно закрыть одним щёточным вводом КВ-Щ-55.210А.

Аксессуар легко крепится к полу или крыше телекоммуникационного шкафа в технологические отверстия. Через щёточный ввод легко проходят кабели, а щетина плотно закрывает образовавшиеся щели, не занятые проводами. Щёточный ввод, помимо функции защиты от пыли и попадания крупных предметов внутрь шкафа, также обеспечивает защиту кабеля от повреждений о края технических лючков. Плотность ворса позволяет зафиксировать кабель в центре технологического отверстия.

Модификации:

• Комплект щёточного ввода в шкаф, универсальный КВ-Щ-55.210А

• Комплект щёточного ввода в шкаф, универсальный, цвет черный КВ-Щ-55.210А-9005

• Комплект щёточного ввода в шкаф, универсальный КВ-Щ-55.420А

• Комплект щёточного ввода в шкаф, универсальный, цвет черный КВ-Щ-55.420А-9005

Расположение кабельных вводов в шкафах

• ШРН

Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.

• ШРН-Э

Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.

• ШНР-М

Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.

• ШРН-С

Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.





• ШТК-М

Шириной 600 мм, глубиной 600 мм могут использоваться полтора комплекта КВ-Щ-55.210А в основание по боковым и задней поверхности, и два комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.

При использовании КВ-Щ-55.210А max пять с половиной комплектов на шкаф.

Шириной 600 мм, глубиной 800, 1000 мм могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.


При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф


Шириной 800 мм, могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.

При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф

• ШТК-Э

Шириной 600 мм, могут использоваться до четырёх комплектов КВ-Щ-55.210А, или до двух комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.


Шириной 800 мм, могут использоваться до восьми комплектов КВ-Щ-55.210А, или до четырёх комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.

• ШТК-С

Шириной 600 мм, могут использоваться до восьми комплектов КВ-Щ-55.210А, или до четырёх комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.


Шириной 800 мм, могут использоваться до десяти комплектов КВ-Щ-55.210А, или до пяти комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.

• ШТК-СП

Шириной 600 мм при использовании крыши и фальшпола под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше, или до трех комплектов КВ-Щ-55.420А в фальшполе на шкаф.


Шириной 800 мм при использовании крыши под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше на шкаф, в фальшпол установка не предусмотрена.

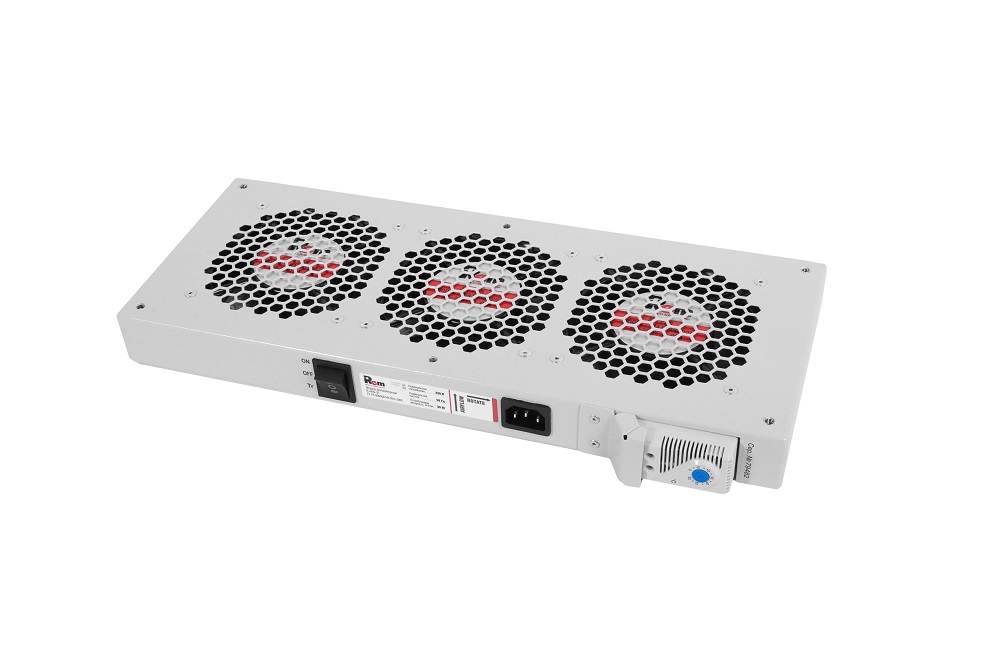

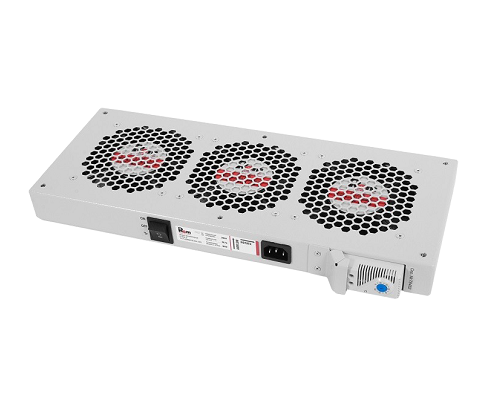

Установка модулей вентиляторных R-FAN

Линейка вентиляторных модулей REM представлена следующим ассортиментом.

Код	Название	Артикул
30655826900	Модуль вентиляторный, 1 вентилятор, колодка	R-FAN-1J
30655826700	Модуль вентиляторный, 1 вентилятор с терморегулятором	R-FAN-1T
30655822900	Модуль вентиляторный, 2 вентилятора, колодка	R-FAN-2J
30655822901	Модуль вентиляторный, 2 вентилятора, колодка, чёрный	R-FAN-2J-9005
30655826100	Модуль вентиляторный, 36V-48V, 2 вентилятора, колодка	R-FAN-2J-36V-48V
30655823300	Модуль вентиляторный, 2 вентилятора с терморегулятором	R-FAN-2T
30655823301	Модуль вентиляторный, 2 вентилятора с терморегулятором, чёрный	R-FAN-2T-9005
30655825500	Модуль вентиляторный, 36V-48V, 2 вентилятора с терморегулятором, колодка	R-FAN-2TJ-36V-48V
30655823100	Модуль вентиляторный, 3 вентилятора, колодка	R-FAN-3J
30655823101	Модуль вентиляторный, 3 вентилятора, колодка, цвет черный	R-FAN-3J-9005
30655826300	Модуль вентиляторный, 36V-48V, 2 вентилятора, колодка	R-FAN-3J-36V-48V
30655823500	Модуль вентиляторный, 3 вентилятора с терморегулятором	R-FAN-3T
30655823501	Модуль вентиляторный, 3 вентилятора с терморегулятором, чёрный	R-FAN-3T-9005
30655825900	Модуль вентиляторный, 36V-48V, 3 вентилятора с терморегулятором, колодка	R-FAN-3TJ-36V-48V
30655824500	Модуль вентиляторный 19" 1U, 3 вентилятора, регул. глубина 200-310 мм с контроллером	R-FAN-3K-1U
30655824501	Модуль вентиляторный 19" 1U, 3 вентилятора, регул. глубина 200-310 мм с контроллером, черный	R-FAN-3K-1U-9005
30655824900	Модуль вентиляторный 19" 1U, 6 вентиляторов, регул. глубина 390-750 мм  с контроллером	R-FAN-6K-1U
30655824901	Модуль вентиляторный 19" 1U, 6 вентиляторов, регул. глубина 390-750 мм  с контроллером, черный	R-FAN-6K-1U-9005

---

Наличие отверстий под установку вентиляторных модулей в навесных и напольных телекоммуникационных шкафах ЦМО.

ШРН
Возможность установки суммарно до 2-ух модулей вентиляторных.
В крышу 1-го модуля вентиляторного:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J
В дно 1-го модуля вентиляторного:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

---

ШРН-ЭКОНОМ
Имеется возможность установки суммарно до 2-ух модулей вентиляторных.
В крышу 1-го модуля вентиляторного:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J
В дно 1-го модуля вентиляторного:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

---

ШРН-М
Имеется возможность установки суммарно до 2-ух модулей вентиляторных.
В крышу 1-го модуля вентиляторного:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J
В дно 1-го модуля вентиляторного:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

---

ШРН-10"
Имеется возможность установки в крышу одного модуля вентиляторного.
R-FAN-1T
R-FAN-1J

---

ШРН-А
Имеется возможность установки суммарно до 2-ух модулей вентиляторных.
В левую боковую стенку 1-го модуля вентиляторного:
R-FAN-1T
R-FAN-1J
В правую боковую стенку 1-го модуля вентиляторного:
R-FAN-1T
R-FAN-1J

---

ШТК-А
Имеется возможность установки суммарно до 2-ух модулей вентиляторных.
В левую боковую стенку 1-го модуля вентиляторного:
R-FAN-1T
R-FAN-1J
В правую боковую стенку 1-го модуля вентиляторного:
R-FAN-1T
R-FAN-1J

---

ШТК-М
Имеется возможность установки суммарно до 6-ти модулей вентиляторных.
В крышу глубиной 600/800 мм до 2-ух модулей вентиляторных:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

В крышу глубиной 1000 мм до 3-ех модулей вентиляторных.
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

В основание глубиной 600 мм 1-го модуля вентиляторного:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

В основание глубиной 800 мм до 2-ух модулей вентиляторных:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

В основание глубиной 1000 мм до 3-ех модулей вентиляторных:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

---

ШТК-Э
Возможность установки суммарно до 4-ех модулей вентиляторных.
В крышу и основание глубиной 600 мм 1-го модуля вентиляторного:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

В крышу  и основание глубиной 800/1000 мм до 2-ух модулей вентиляторных:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

---

ШТК-МП
Возможность установки суммарно до 5-ти модулей вентиляторных.
В крышу глубиной 600 мм 1-го модуля вентиляторного:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

В крышу глубиной 800 мм до 2-ух модулей вентиляторных:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

В крышу глубиной 1000 мм до 3-ех модулей вентиляторных:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

В основание глубиной 600/800/1000 мм до 2-ух модулей вентиляторных:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

---

ШТК-С
Возможность установки суммарно до 4-ех модулей вентиляторных.
В крышу до 2-ух модулей вентиляторных:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J



В основание шириной 600 мм 1-го модуля вентиляторного:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

В основание шириной 800 мм до 2-ух модулей вентиляторных:
R-FAN-2T
R-FAN-2J
R-FAN-3T
R-FAN-3J

---

Модули вентиляторные R-FAN-3K-1U и R-FAN-6K-1U монтируются на стандартные 19", занимая в высоту 1U, и имеют возможность регулировки глубины установки, также возможен вертикальный монтаж с вариантами установки "внутрь" или "наружу".
