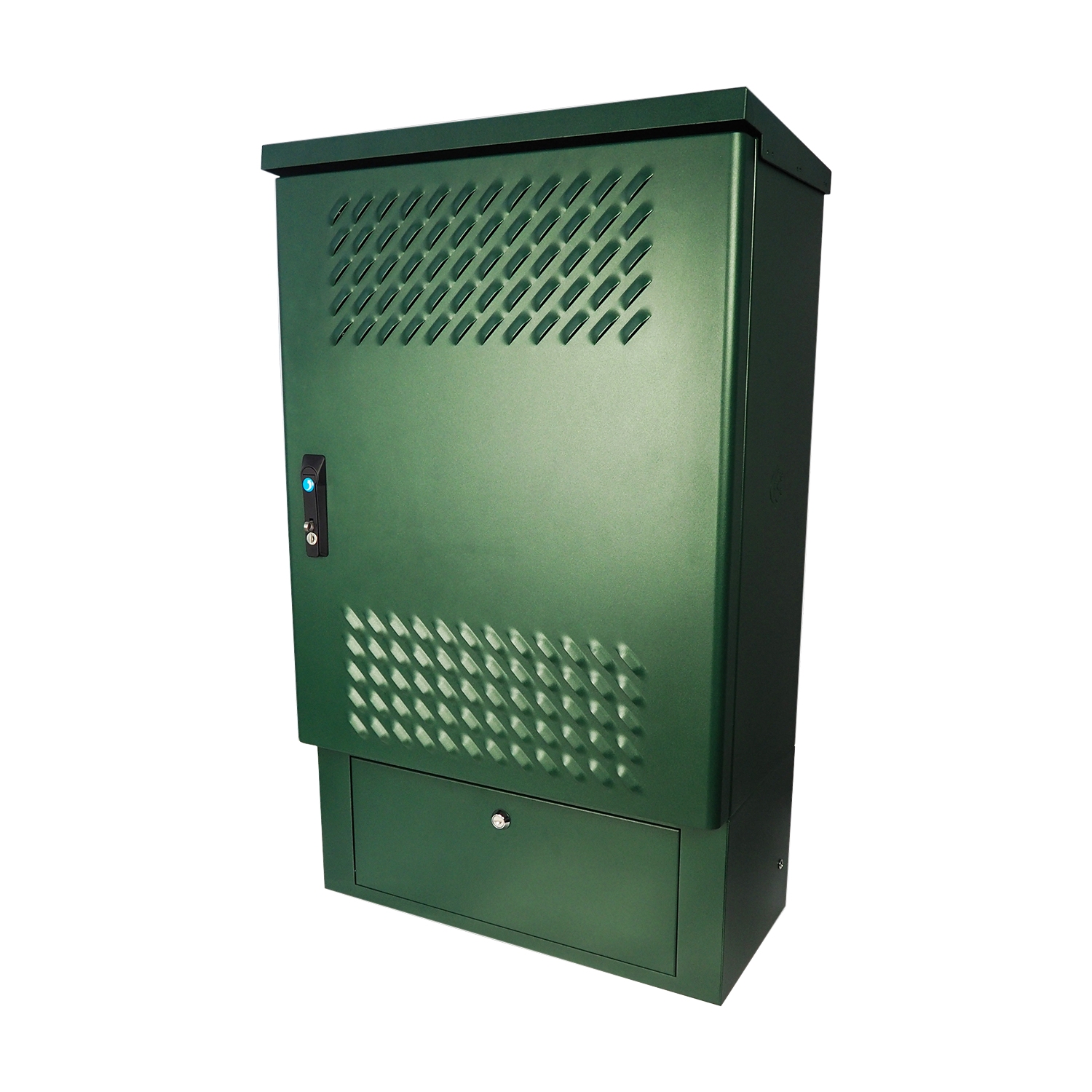

Шкаф всепогодный настенный 15U (Ш600 × Г500), комплектация Т1 с контроллером MC1 и датчиками
Артикул: | ШТВ-Н-15.6.5-4ААА-Т1-МС1 |
Доступен в цвете "Зелёный мох": от 5 шт. Артикул: ШТВ-Н-15.6.5-4ААА-Т1-МС1-6005 | |
Высота, мм | 800 |
Высота, U | 15 |
Ширина, мм | 620 |
Глубина, мм | 530 |
Распределенная нагрузка, кг | 150 |
Толщина металла, не более, мм | 2 |
Категория коррозийной стойкости | С3 |
Комплектация | С нагревом и вентиляцией, контроллером и датчиками |
Масса, кг | 68 |
Цвет | Серый RAL 7035 |
Материал | Металл |
Укомплектованные шкафы серии ШТВ-Н-Т1-MC1 представляют собой готовое решение с системой мониторинга и контроля микроклимата.

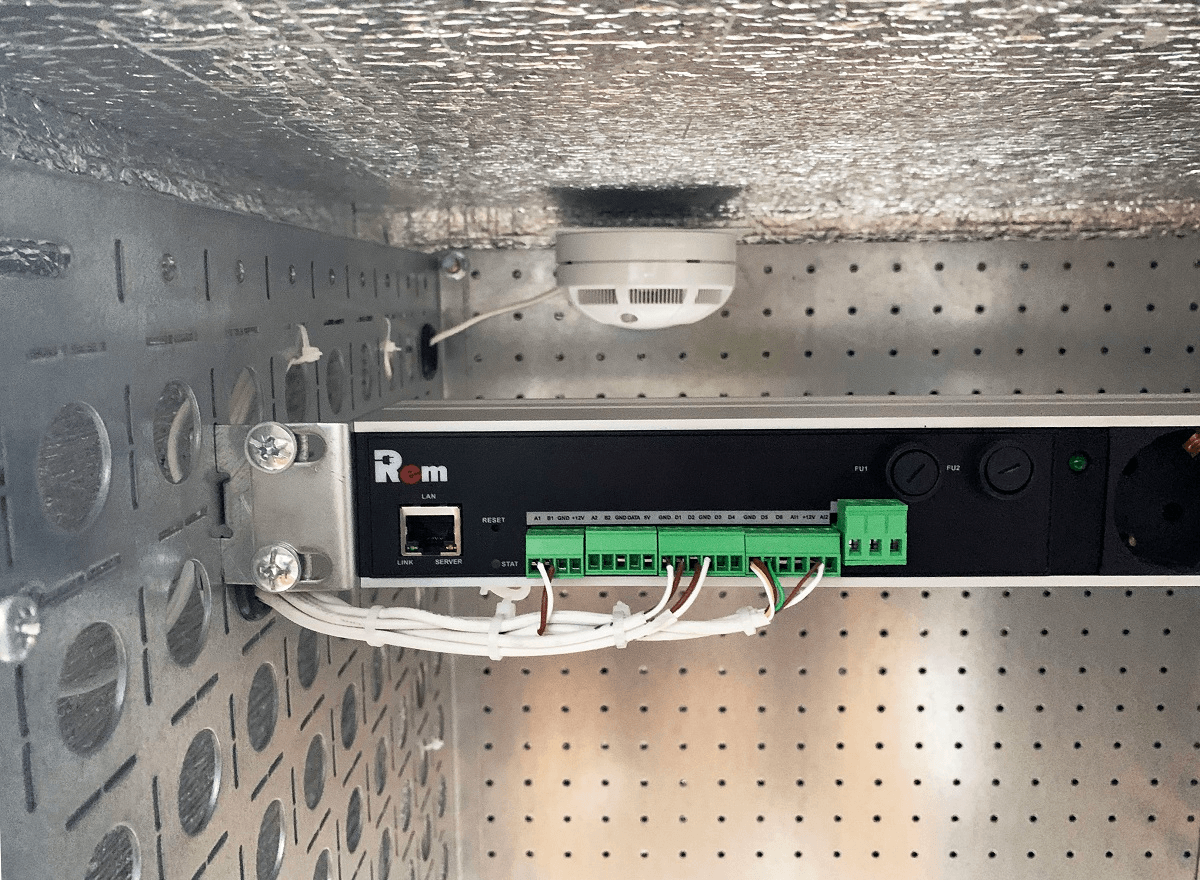

Система мониторинга включает установленные в шкафу контроллер Rem-MC1 со встроенным датчиком удара, датчик открытия двери, цифровой датчик влажности и температуры RS-HT1, датчик дыма, датчик протечки. Цифровой модуль Rem-MC-DMTH поддерживает заданную температуру и влажность в установленных параметрах круглый год, а также для обеспечения работы подключаемого активного оборудования в заданном диапазоне температуры и влажности предусматриваются функции "холодного" и "горячего" старта, по предельным значениям температуры и "влажного старта" по предельному значению влажности.
Изделие в климатическом исполнении У1 по ГОСТ 15150–69 предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.
Шкаф крепится на стену при помощи четырёх уголков (анкеры не входят в комплект поставки), при необходимости можно применить крепление на столб (не входит в комплект поставки).
В основании шкафа предусмотрены съёмные заглушки для ввода кабелей. Конструкция заглушек предполагает разное количество и диаметр отверстий для установки кабельных вводов по желанию заказчика. В комплект изделия входит один кабельный ввод для подключения питания шкафа.
Питание изделия осуществляется от внешней электрической сети напряжением 220 В переменного тока частотой 50 Гц.
Изделие имеет степень защиты от поражения электрическим током класса I по ГОСТ IEC 61140-2012 и соответствует ГОСТ 12.2.027.0-75.
Допустимая распределённая статическая нагрузка до 150 кг.

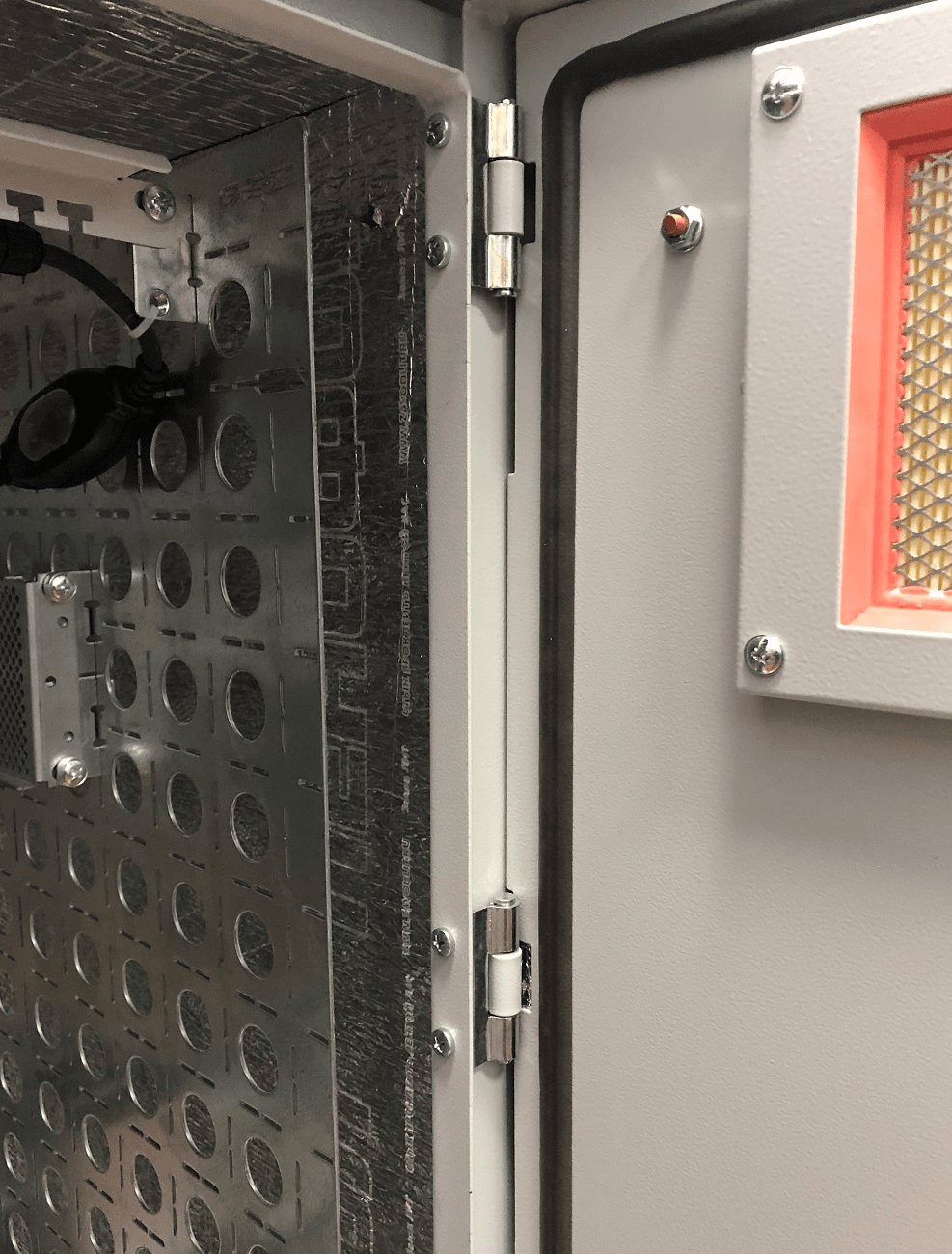

Корпус шкафов серии ШТВ-Н имеет металлическую сварную конструкцию, внутри покрыт слоем утеплителя с фольгированным покрытием, что улучшает термоизоляцию и уменьшает теплопотери через стенки шкафа. В комплект шкафа входят задняя оцинкованная панель и комплект вертикальных юнитовых панелей.

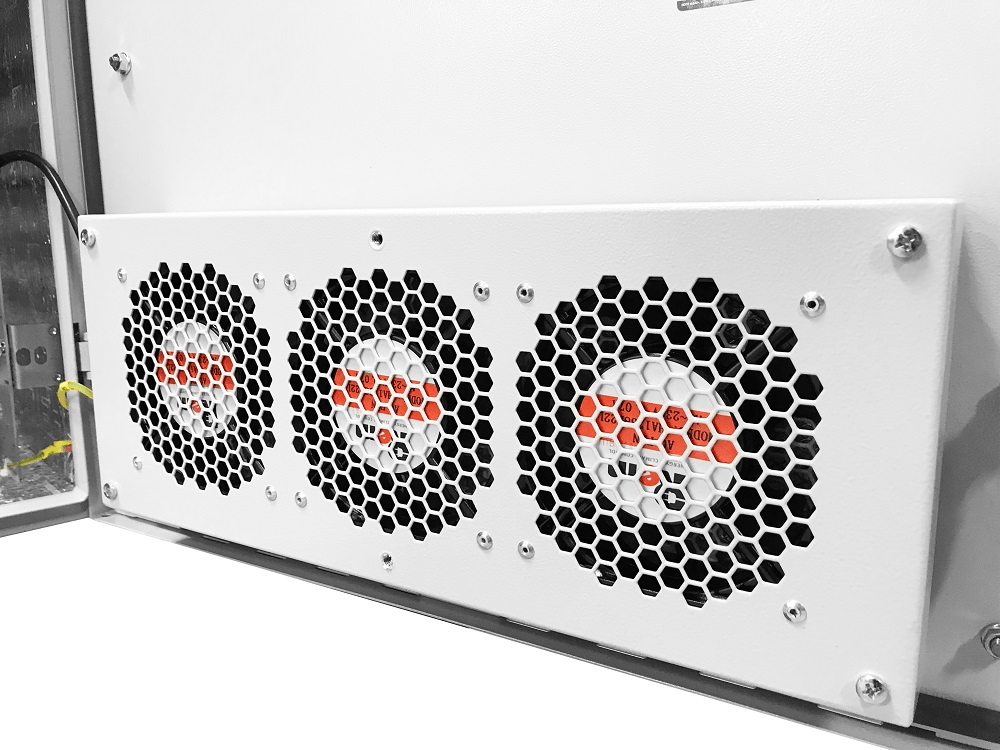

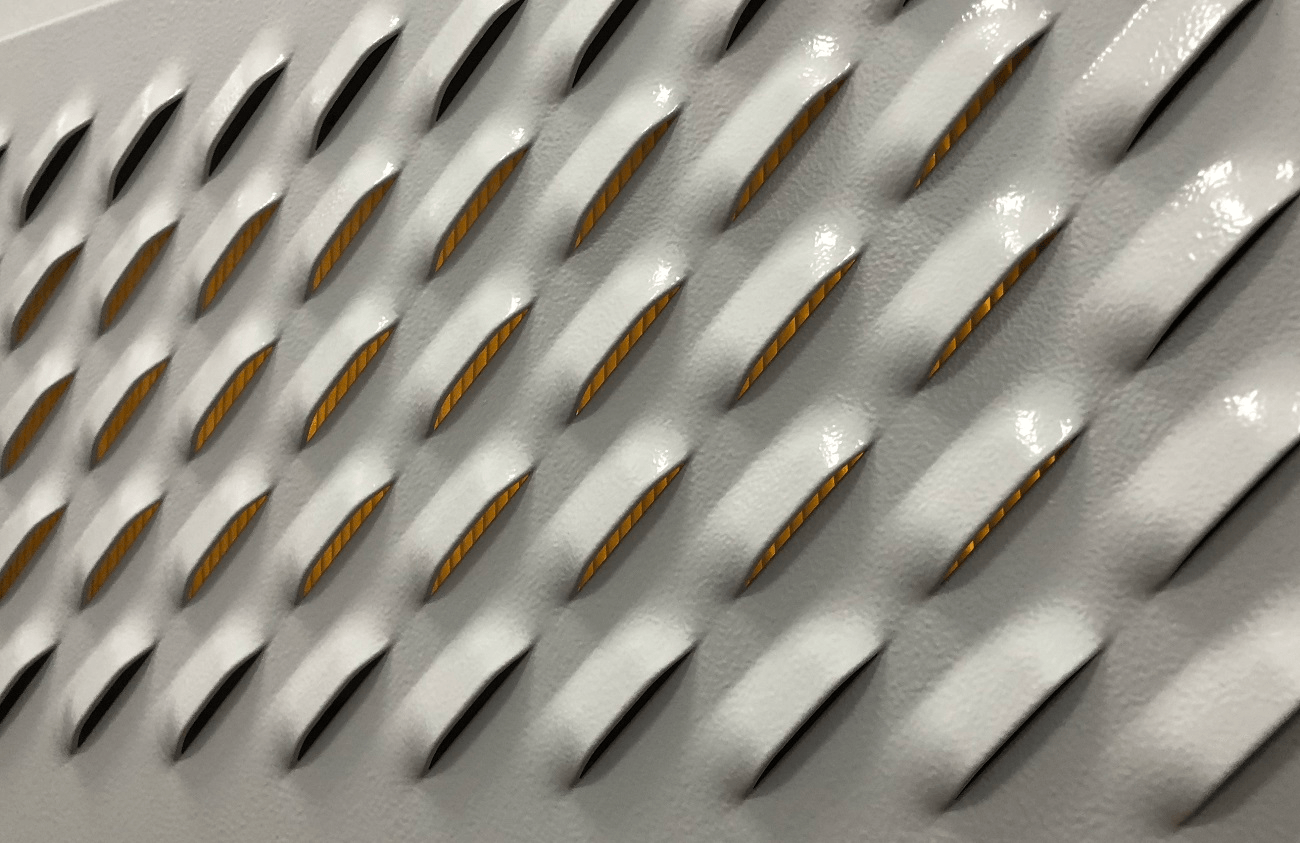

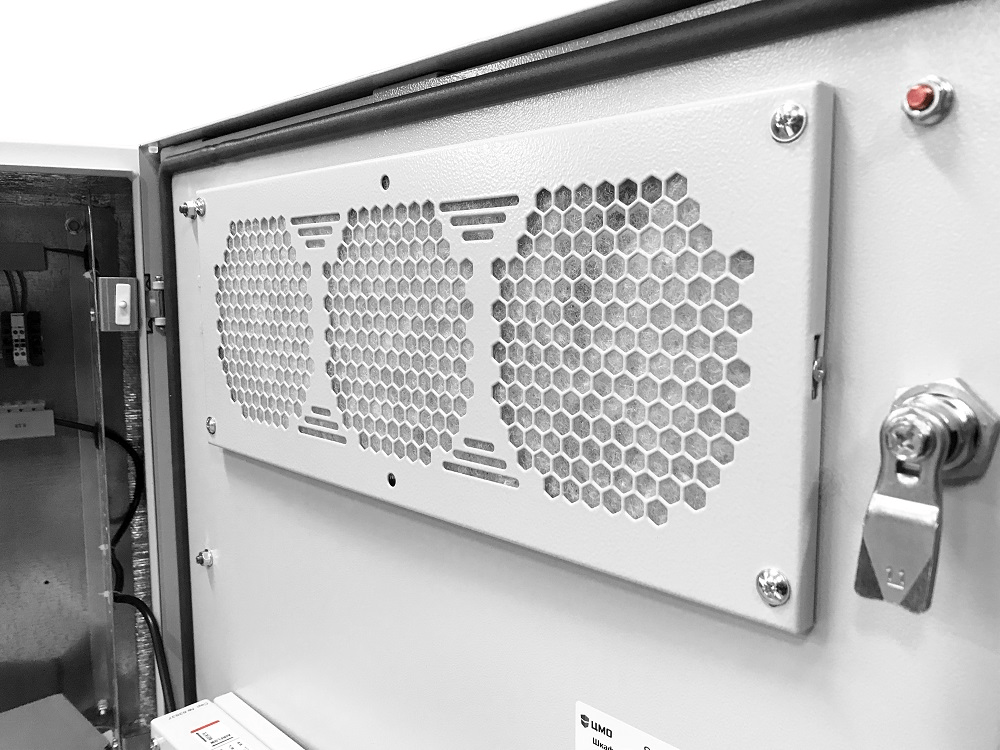

Двери шкафов серии ШТВ-Н имеют перфорацию, которая обеспечивает вентиляцию установленного в них оборудования, но при этом исключает прямой доступ в полость шкафа и попадание в него инородных предметов. В дверь встроена система вентиляции, состоящая из модуля вентиляторного и фильтра. Максимальный угол открытия двери шкафа 120°. На кронштейне, расположенном на верхней петле двери, находится датчик открытия дверей. Степень защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.

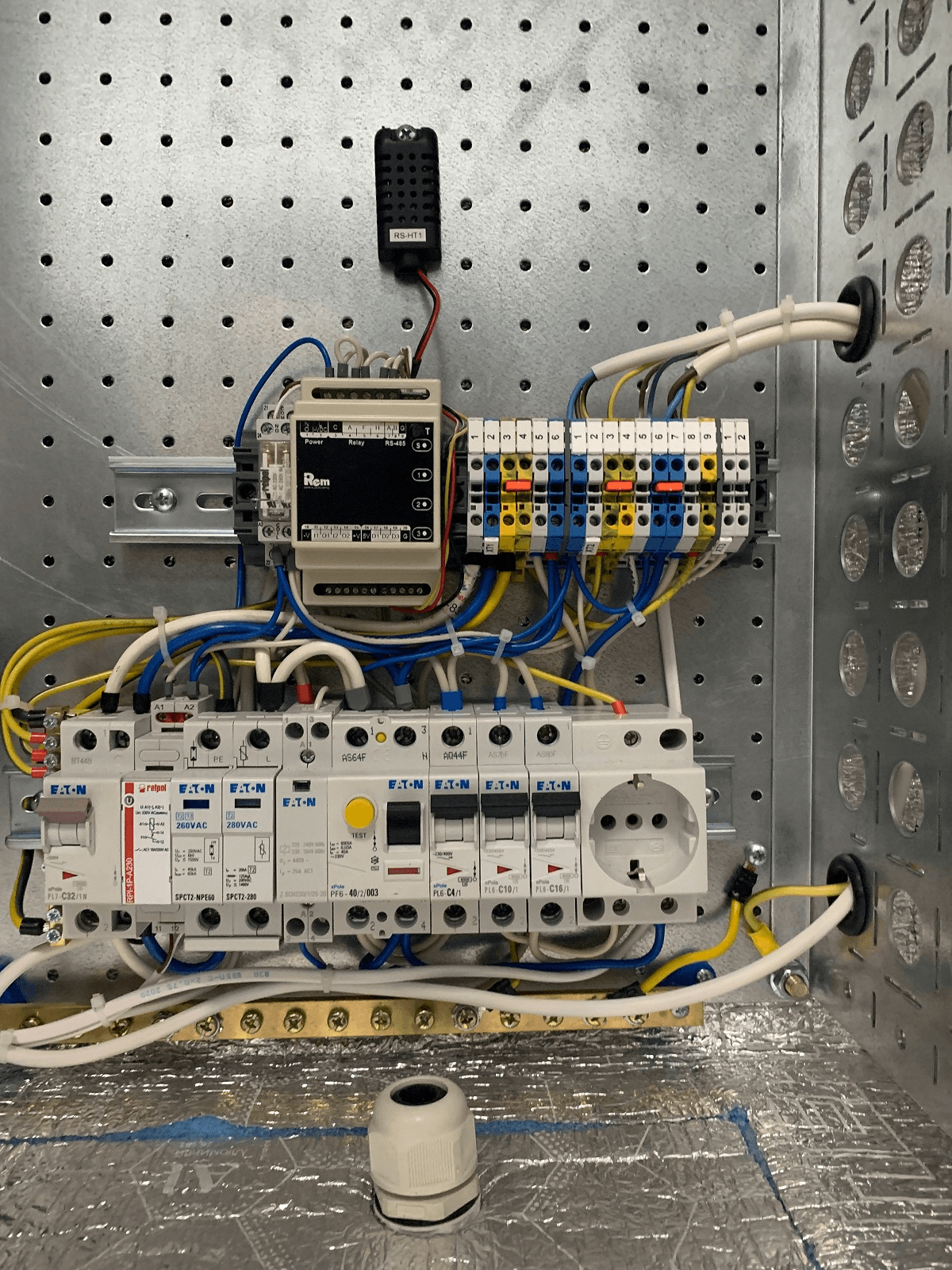

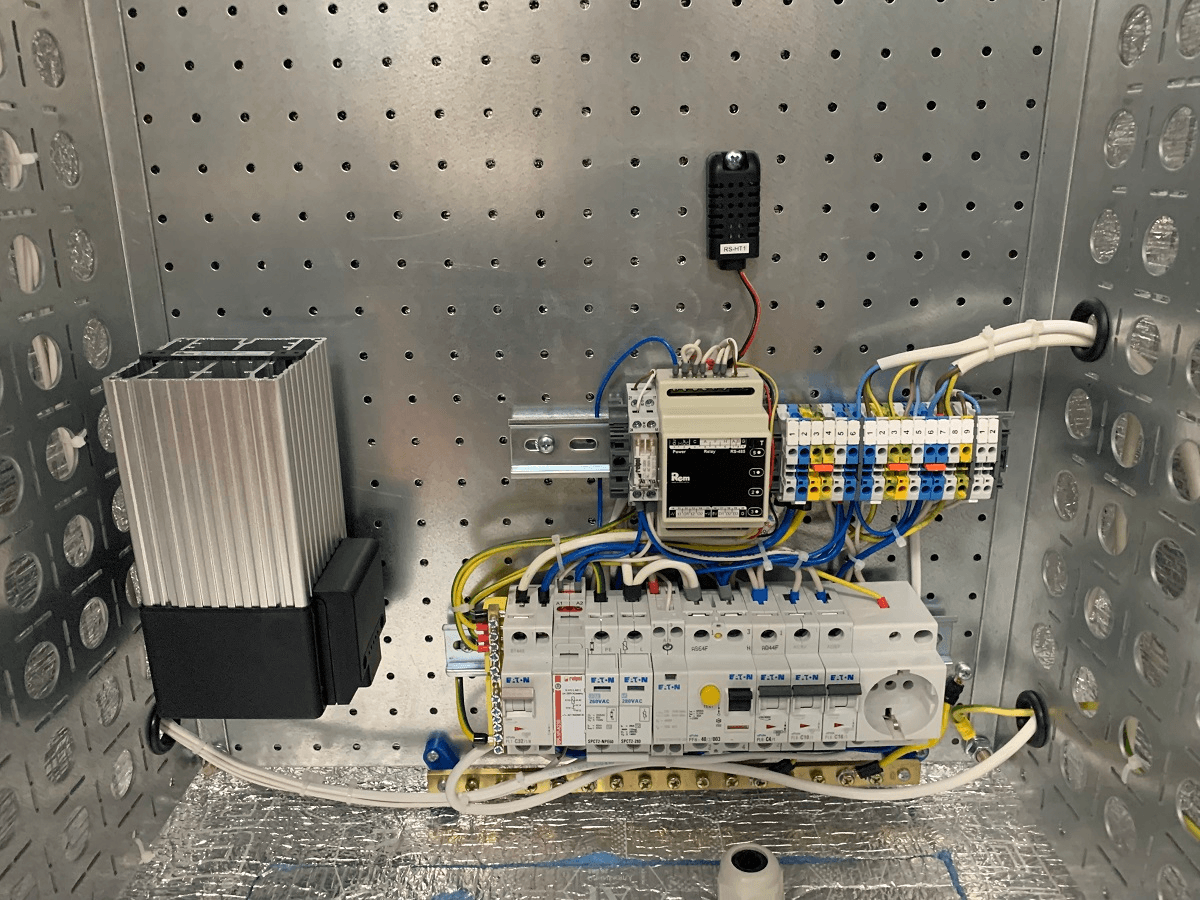

Перечень установленного оборудования:
Контроллер Rem-MC1
Цифровой модуль управления микроклиматом Rem-MC-DMTH
Вентилятор
Нагреватель полупроводниковый
Индикатор напряжения
Выключатель дифференциальный защитный
Выключатель автоматический
Датчик открытия двери
Датчик влажности/температуры RS-HT1
Датчик дыма
Датчик протечки воды
Розетка на DIN-рейку
Шина заземления
-
паспорт
-
техническая документация
-
сертификаты
