Щёточные кабельные вводы

Уважаемые клиенты!

Информируем об изменении конструкции системы щёточных кабельных вводов.

Система щёточных кабельных вводов состоит из двух полосовых щёток, жёстко закрепленных в алюминиевых h-образных профилях, которые при монтаже внахлёст смыкаются в центре технического отверстия. Предлагаются щёточные вводы двух размеров: 55 × 210 мм и 55 × 420 мм – и двух цветов: серый (RAL 7035) и чёрный (RAL 9005).

Щеточные кабельные вводы 55 × 210 ммЩеточные кабельные вводы 55 × 420 м

В напольных шкафах ШТК (кроме ШТК-А и ШТК-СП-К) в крыше и в основании имеются отверстия кабельных вводов по 2 каждого вида. В зависимости от объёма подводимого к шкафу кабеля можно удалить требуемое число заглушек и на их место установить щёточный ввод нужного размера.


В навесных шкафах всех линеек ШРН (кроме ШРН-х.255 10") любой кабельный ввод в крыше или дне шкафа можно закрыть одним щёточным вводом КВ-Щ-55.210А.


Аксессуар легко крепится к полу или крыше телекоммуникационного шкафа в технологические отверстия. Через щёточный ввод легко проходят кабели, а щетина плотно закрывает образовавшиеся щели, не занятые проводами. Щёточный ввод, помимо функции защиты от пыли и попадания крупных предметов внутрь шкафа, также обеспечивает защиту кабеля от повреждений о края технических лючков. Плотность ворса позволяет зафиксировать кабель в центре технологического отверстия.

Модификации:

Расположение кабельных вводов в шкафах

Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.

Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.



Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
  • ШРН-С
Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.

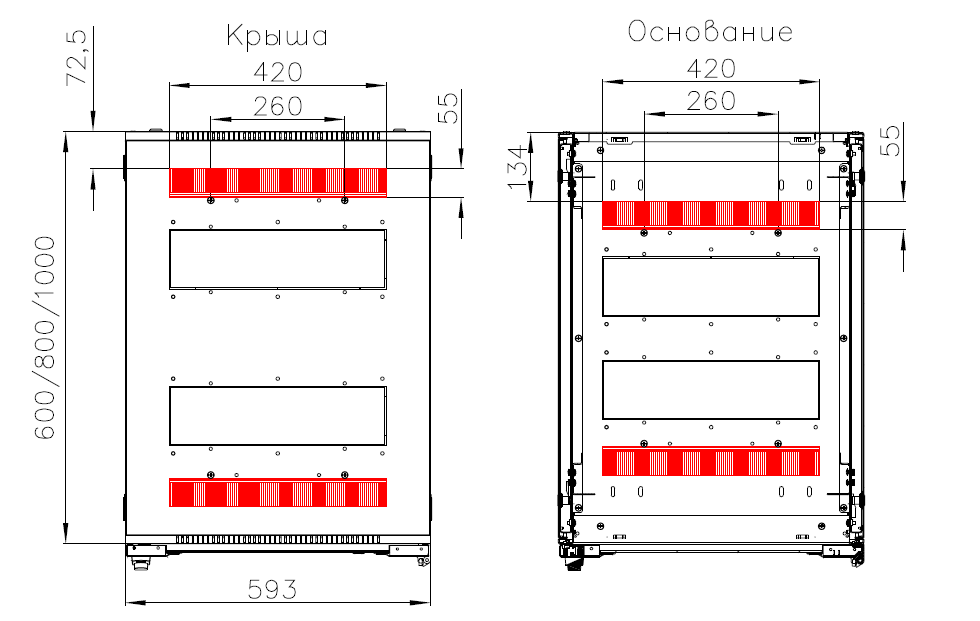

Шириной 600 мм, глубиной 600 мм могут использоваться полтора комплекта КВ-Щ-55.210А в основание по боковым и задней поверхности, и два комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.



При использовании КВ-Щ-55.210А max пять с половиной комплектов на шкаф.

Шириной 600 мм, глубиной 800, 1000 мм могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.


При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф


Шириной 800 мм, могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.

При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф



Шириной 600 мм, могут использоваться до четырёх комплектов КВ-Щ-55.210А, или до двух комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
Штк-э 600 2.jpg
Штк-э 600 1.jpg
Шириной 800 мм, могут использоваться до восьми комплектов КВ-Щ-55.210А, или до четырёх комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
Штк-э 800 2.jpg
Штк-э 800 1.jpg
Шириной 600 мм, могут использоваться до восьми комплектов КВ-Щ-55.210А, или до четырёх комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
ШТК-C 600.png
ШТК-C 600 2.png
Шириной 800 мм, могут использоваться до десяти комплектов КВ-Щ-55.210А, или до пяти комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
ШТК-C 800.png
ШТК-C 800 2.png

Шириной 600 мм при использовании крыши и фальшпола под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше, или до трех комплектов КВ-Щ-55.420А в фальшполе на шкаф.

ШТК-СП 600.jpg
Шириной 800 мм при использовании крыши под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше на шкаф, в фальшпол установка не предусмотрена.

ШТК-CП 800.jpg
