Модернизация навесных шкафов серии ШРН-ЭКОНОМ

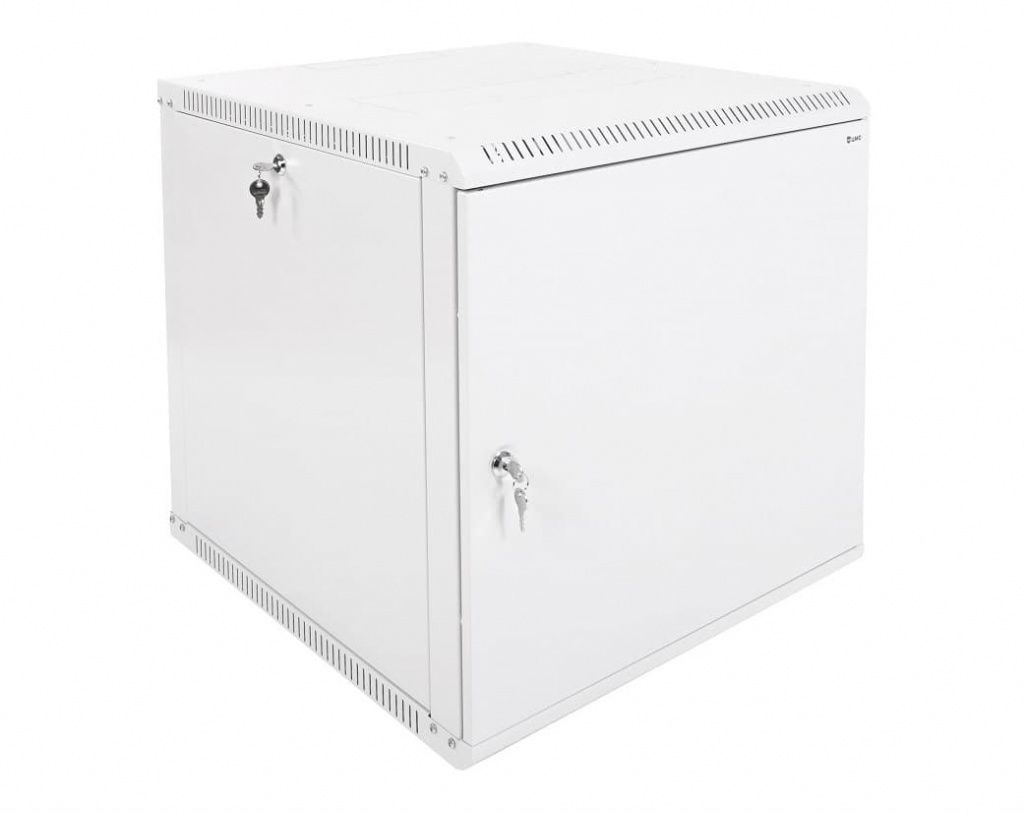

Антикризисная линейка навесных телекоммуникационных шкафов серии ШРН-ЭКОНОМ – это бюджетное решение для размещения активного сетевого и кроссового оборудования. Настенные шкафы серии имеют простую разборную конструкцию, состоящую из направляющих, крыши, боковых стенок, дна и двери. Благодаря этому упаковка имеет минимальный размер, делая транспортировку шкафа удобной и экономичной.
В результате модернизации шкафов серии ШРН-ЭКОНОМ в конструкции произошли следующие изменения.

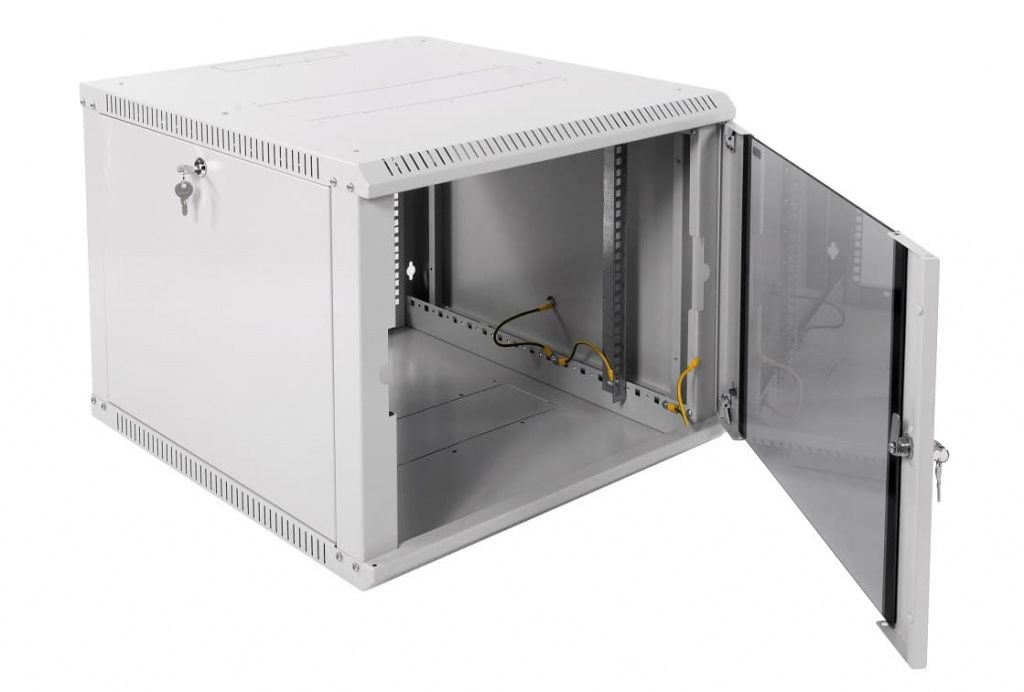

1. Шкаф получил дополнительную опцию – съёмные боковые стенки, которые фиксируются точечными замками. Доступ с боков облегчает монтаж и обслуживание установленного оборудования.

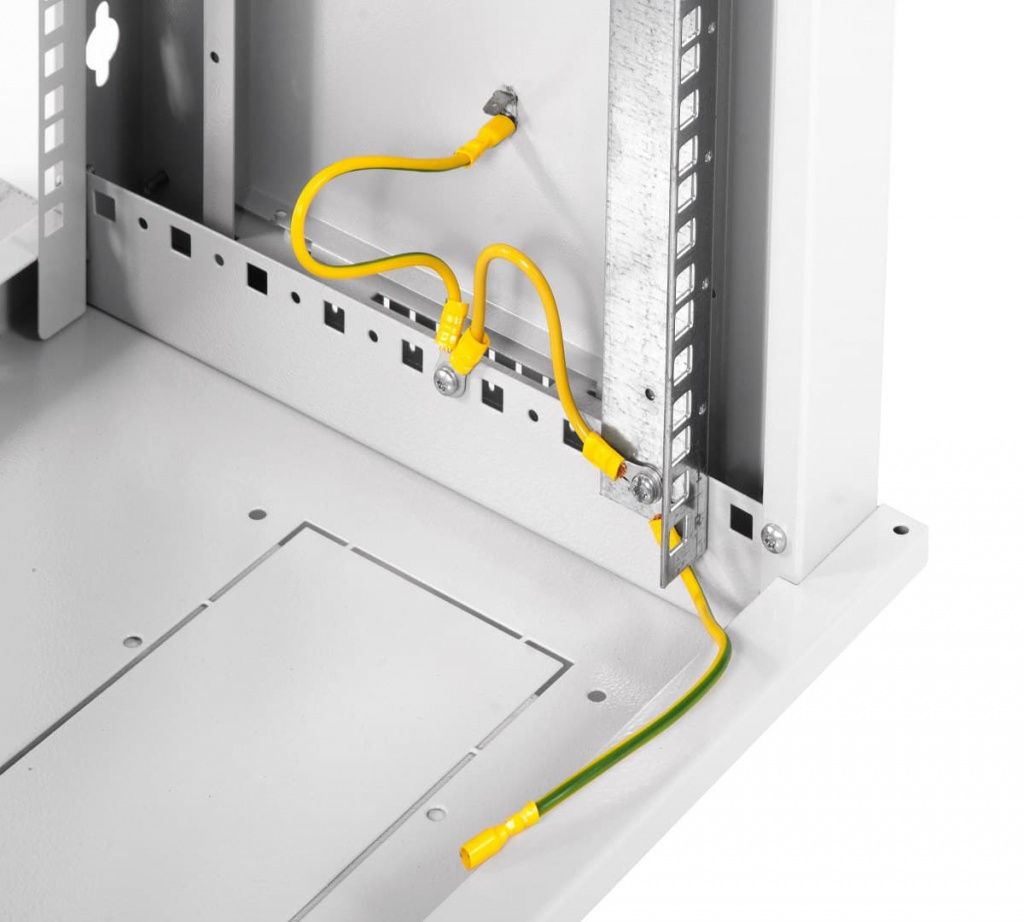

2. Изменена конструкция каркаса. В прежней модели крепление сплошных боковых стенок к крыше и основанию осуществлялось при помощи винтов М6 из труднодоступной внутренней части шкафа. Теперь все соединения находятся на внешних поверхностях и выполняются при помощи резьбоформирующих винтов. Это изменение существенно повысило скорость и удобство сборки, а также увеличило жёсткость каркаса.
3. Шкафы высотой 18U получили конструкцию, аналогичную конструкции шкафов остальных типоразмеров. Ранее они отличались конструктивом двери. Такой шаг позволил уменьшить высоту шкафа на 52 мм и его вес.
4. Проведены испытания всех типоразмеров шкафов под нагрузкой. Это позволяет гарантировать допустимую статическую распределённую нагрузку от 65 до 85 кг в зависимости от глубины шкафа. В испытаниях использовались собранные шкафы с установленными боковыми стенками.
Сохранена полная эксплуатационная совместимость со шкафами прежней серии ШРН-ЭКОНОМ: артикулы и типоразмеры шкафов остались прежними, также сохранены их прежние физические габаритные и монтажные размеры (кроме шкафов 18U).
Модельный ряд шкафов серии ШРН-ЭКОНОМ
Артикул |
Высота, мм |
Ширина, мм | Глубина, мм | Полезная глубина, мм |
Допустимая статистическая распред. нагрузка, кг |
ШРН-Э-6.350 | 342 | 600 | 350 | 300 | 85 |
ШРН-Э-6.500 | 342 | 600 | 520 | 470 | 75 |
ШРН-Э-6.650 | 342 | 600 | 650 | 600 | 65 |
ШРН-Э-9.350 | 476 | 600 | 350 | 300 | 85 |
ШРН-Э-9.500 | 476 | 600 | 520 | 470 | 75 |
ШРН-Э-9.650 | 476 | 600 | 650 | 600 | 65 |
ШРН-Э-12.350 | 608 | 600 | 350 | 300 | 85 |
ШРН-Э-12.500 | 608 | 600 | 520 | 470 | 75 |
ШРН-Э-12.650 | 608 | 600 | 650 | 600 | 65 |
ШРН-Э-15.350 | 742 | 600 | 350 | 300 | 85 |
ШРН-Э-15.500 | 742 | 600 | 520 | 470 | 75 |
ШРН-Э-15.650 | 742 | 600 | 650 | 600 | 65 |
ШРН-Э-18.350 | 878 | 600 | 350 | 300 | 85 |
ШРН-Э-18.500 | 878 | 600 | 520 | 470 | 75 |
ШРН-Э-18.650 | 878 | 600 | 650 | 600 | 65 |
Производственная компания REMER проводит постоянную работу по совершенствованию своей продукции для повышения её качества и потребительских характеристик. Благодаря такому подходу давно зарекомендовавшие себя линейки продукции остаются актуальными, а их цены — конкурентоспособными, и покупатели получают современный технологичный продукт, соответствующий мировым стандартам.
