Эволюция интеллектуального электропитания: проектные решения SERVER RACK для ЦОД

Современный рынок центров обработки данных (ЦОД) переживает фундаментальную трансформацию, обусловленную ростом вычислительных нагрузок, внедрением высокопроизводительных систем ИИ и консолидацией серверного парка. Эти тенденции порождают новые жёсткие требования к инфраструктуре электропитания: плотность мощностей на единицу площади неуклонно растёт, одновременно с этим усложняются схемы резервирования, а каждый свободный юнит в стойке приобретает стратегическую ценность. Традиционные блоки распределения питания (БРП) зачастую не справляются с задачами из-за ограниченного рабочего температурного диапазона, отсутствия интеллектуального мониторинга, неудобного монтажа, невозможности оперативной замены модулей без отключения потребителей. Интеллектуальные БРП проектной линейки SERVER RACK стали инженерным ответом на системные потребности отрасли. Мы предлагаем не готовые изделия с фиксированными характеристиками, а платформенные решения, адаптируемые под архитектуру конкретного ЦОД.

Вертикальные проектные БРП серии REM-3MC

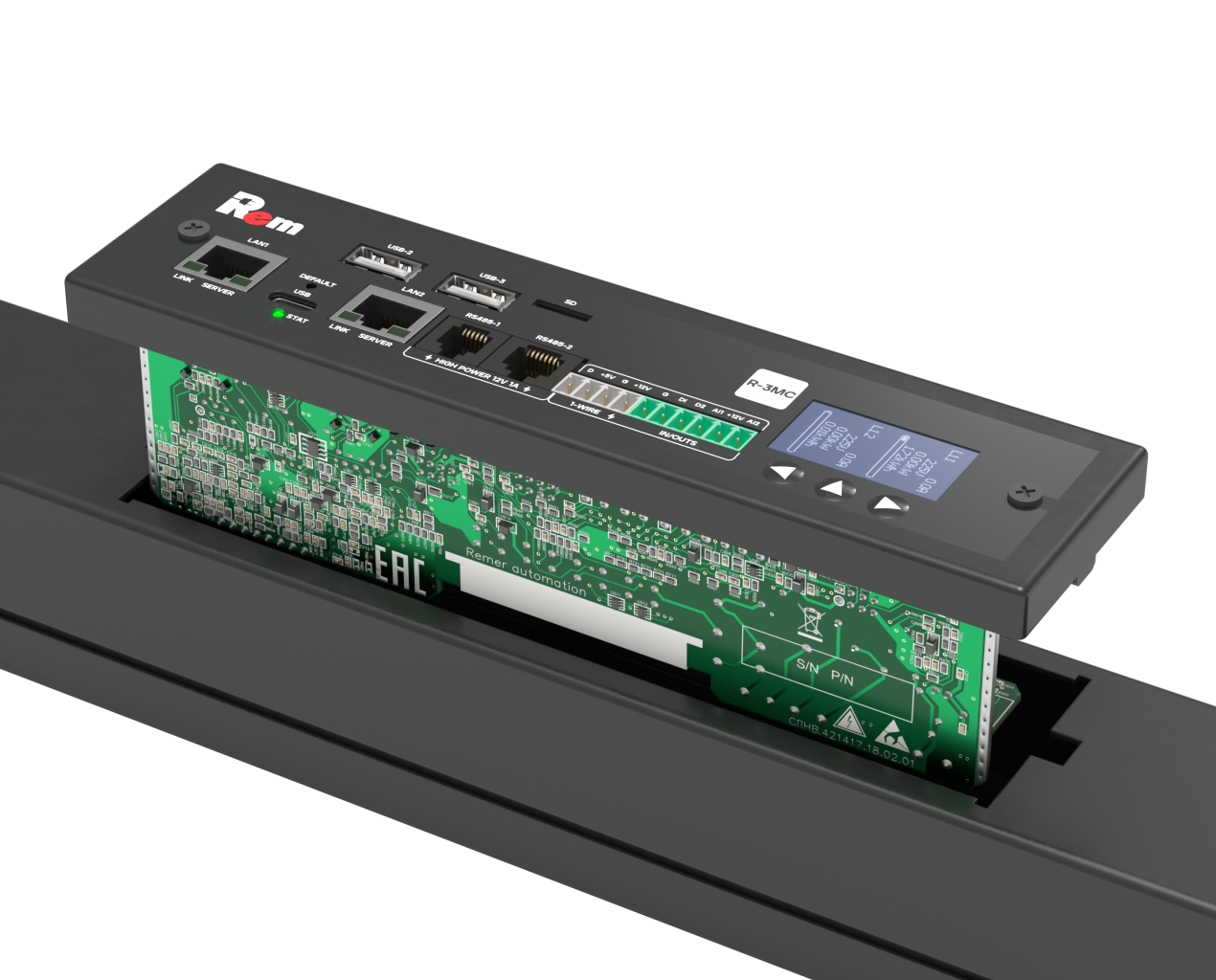

Проектная линейка вертикальных интеллектуальных блоков распределения питания разработана в соответствии со всеми требованиями современных ЦОД. Благодаря использованию компонентов с повышенным ресурсом и соединению контуров с помощью жёстких шин в изоляции БРП стабильно функционируют при температуре окружающей среды до +60 °C. Модели позволяют измерять параметры электропитания по контурам (фазам) без управления розетками. Монтаж максимально универсален: блоки крепятся с любой из трёх сторон при помощи удобных «пуговиц». При этом БРП REM-3MC не перекрывают рабочие юниты, сохраняя полезное пространство для серверов. Инженеры оценят чёткую маркировку каждого контура и розеток, фиксацию IEC LOCK, надёжно закреплённые в стальном корпусе шнуры и низкопрофильные магнитогидравлические автоматические выключатели с детектированием положения; SoC-контроллер на Linux с поддержкой гибкой логики, фотофиксации, функций СКУД и технологии ComPWR, которая обеспечивает резервное питание контроллера от соседнего блока. Контроллер R-3MC поддерживает полноценную горячую замену: все активные компоненты выполнены на извлекаемом модуле, который можно заменить, не обесточивая блок и подключённое оборудование, что многократно продлевает жизнь PDU.

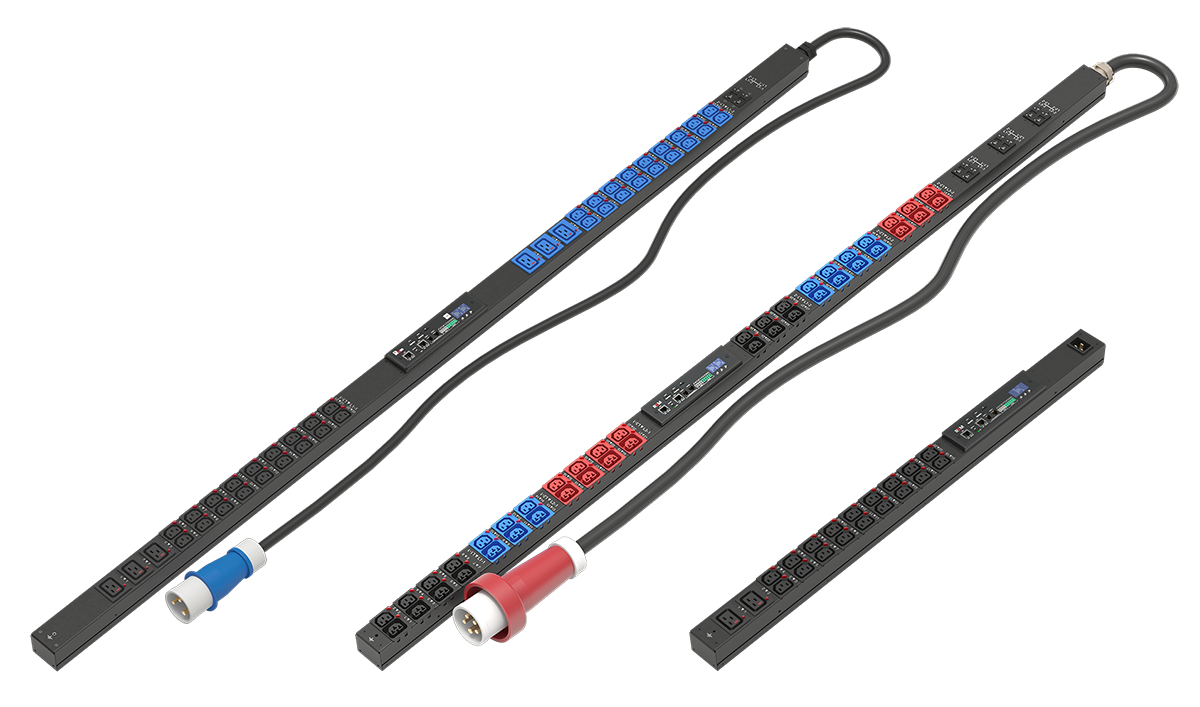

Для модификации 3×32 А и 3×63 А разработаны модели с 21 розеткой C13L и 21 розеткой C39L (универсальные розетки, которые совмещают в себе розетки C13, C15, C19, C21) с габаритами 1804 × 56 × 51 мм. Такое сочетание розеток позволяет кратно увеличить количество мощных устройств, подключаемых к БРП.

Для одно- и трёхфазных БРП 32 A предусмотрены модели с классическими модификациями на 36 розеток C13L и 6 розеток C19L и габаритами 1820 × 54 × 49 мм. Модель 3×16 А выполнена в том же форм-факторе, но в универсальном исполнении на 30 розеток C13L и 12 розеток C39L.

Для использования вертикального органайзера в серверном двухсекционном шкафу Colocation, где зачастую на счету каждый юнит, разработан однофазный БРП 16 A. Модель имеет 18 розеток C13L и 2 – C19L, а габариты составляют всего 874 × 54 × 49 мм.

Наименование	Артикул изделия
Верт блок розеток Rem-3MC, монит, измер, 1×16A, 18C13L фикс, 2C19L фикс, 900мм, вход C20	R-3MC3-16-18C13L-2C19L-MI-900-B
Верт блок розеток Rem-3MC, монит, измер, 1×32A, авт, 36C13L фикс, 6C19L фикс,1820мм,шнур 1,8м IEC309	R-3MC3-32-36C13L-6C19L-A-MI-1820-1.8-2P-B
Верт блок розеток Rem-3MC, монит, измер, 3×16A, 30C13L фикс, 12C39L фикс, 1820мм, шнур 1,8м IEC309	R-3MC3-3x16-30C13L-12C39L-MI-1820-1.8-3PN-B
Верт блок розеток Rem-3MC, монит, измер, 3×32A,авт, 36C13L фикс, 6C19L фикс, 1820мм,шнур 1,8м IEC309	R-3MC3-3x32-36C13L-6C19L-A-MI-1820-1.8-3PN-B
Верт блок розеток Rem-3MC, монит, измер, 3×32A,авт, 21C13L фикс, 21C39L фикс,1820мм,шнур 1,8м IEC309	R-3MC3-3x32-21C13L-21C39L-A-MI-1820-1.8-3PN-B
Верт блок розеток Rem-3MC, монит, измер, 3×63A,авт, 21C13L фикс, 21C39L фикс,1820мм,шнур 1,8м IEC309	R-3MC3-3x63-21C13L-21C39L-A-MI-1820-1.8-3PN-B

Проектные БРП 19” серии REM-4MC с АВР

Благодаря компактному контроллеру R-4MC в блоках розеток серии размещены дополнительные розетки и расширена функциональность 19-дюймовых БРП. 90 % программной и аппаратной платформы серия БРП унаследовала от серии REM-3MC.

Для обеспечения бесперебойности электроснабжения оборудования с одним блоком питания, включая компоненты СКУД, применяются блоки розеток с АВР. В линейке проектных БРП представлены модели с АВР и сетевым мониторингом в форм-факторе 1U 19’’ и с рекордным временем переключения между вводами, составляющим 8–10 мс. В PDU реализована аппаратная блокировка, исключающая одновременное включение двух вводов. На корпусе предусмотрены механические кнопки для локального управления и информативный OLED-дисплей, который обеспечивает мгновенный доступ к параметрам сети, контроль и оценку качества электропитания, а также программную настройку приоритетного ввода, порогов срабатывания защиты по напряжению, току и времени возврата на приоритетный ввод. Для каждого контура установлен низкопрофильный магнитогидравлический автоматический выключатель с детектированием положения.

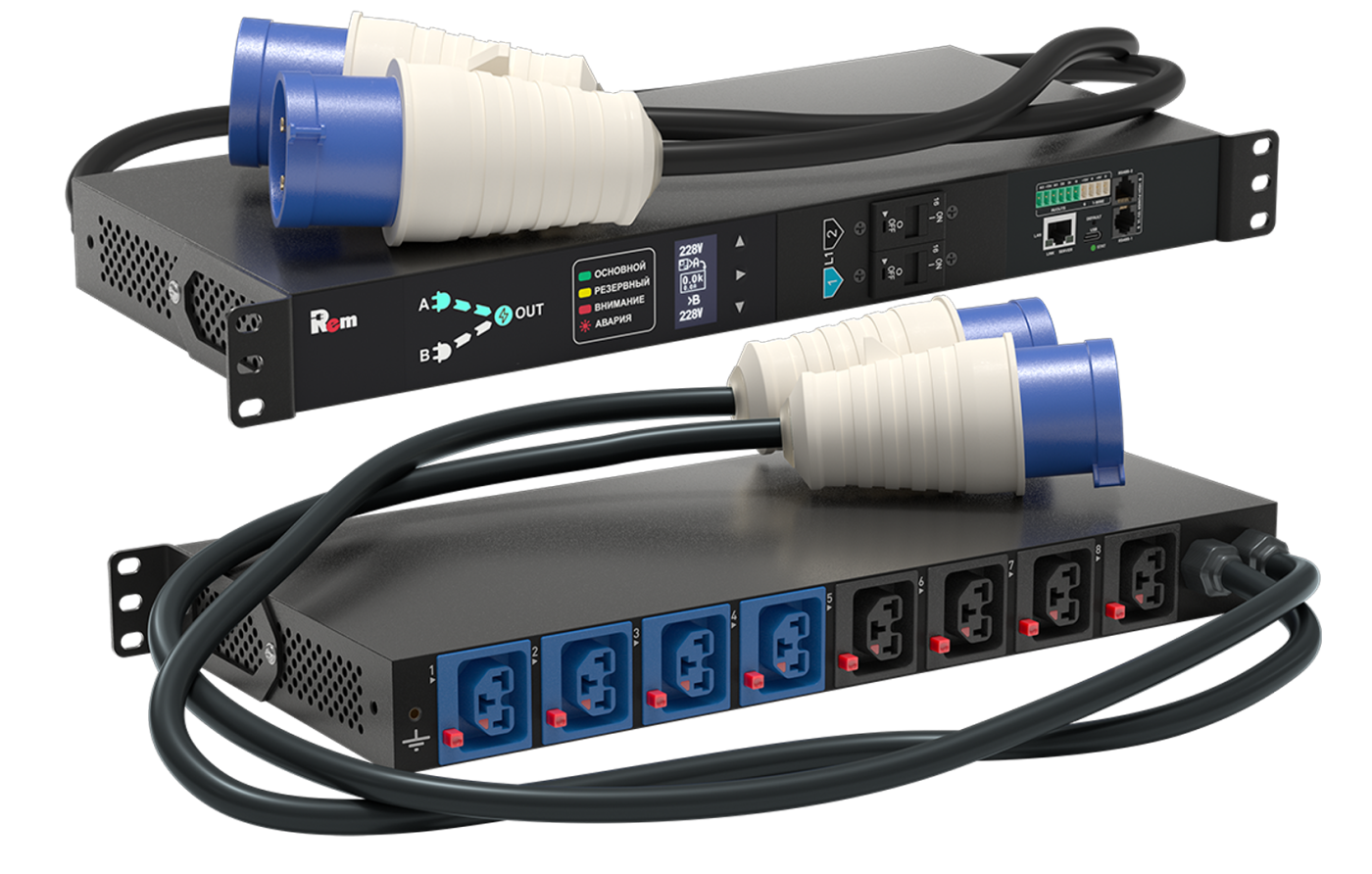

Самый мощный БРП в линейке – АВР 32 А глубиной 200 мм без управления розетками c 8 универсальными розетками C39L, разделёнными на два контура.

Для удобного подключения к вертикальным блокам розеток и ИБП разработан БРП с АВР 16 А без управления розетками глубиной 120 мм и входом C20 на корпусе. PDU доступен в классическом исполнении с 6 розетками C13L и 1 розеткой C19L и в универсальном – с 6 розетками C13L и 2 розетками C39L.

БРП с АВР 16 А с управлением и измерением параметров электропитания каждой розетки глубиной 120 мм с 6 розетками schuko, в котором установлены реле, не требующие питания для сохранения состояния, – отлично подойдёт для управления оборудованием, оснащённым стандартными европейскими вилками.

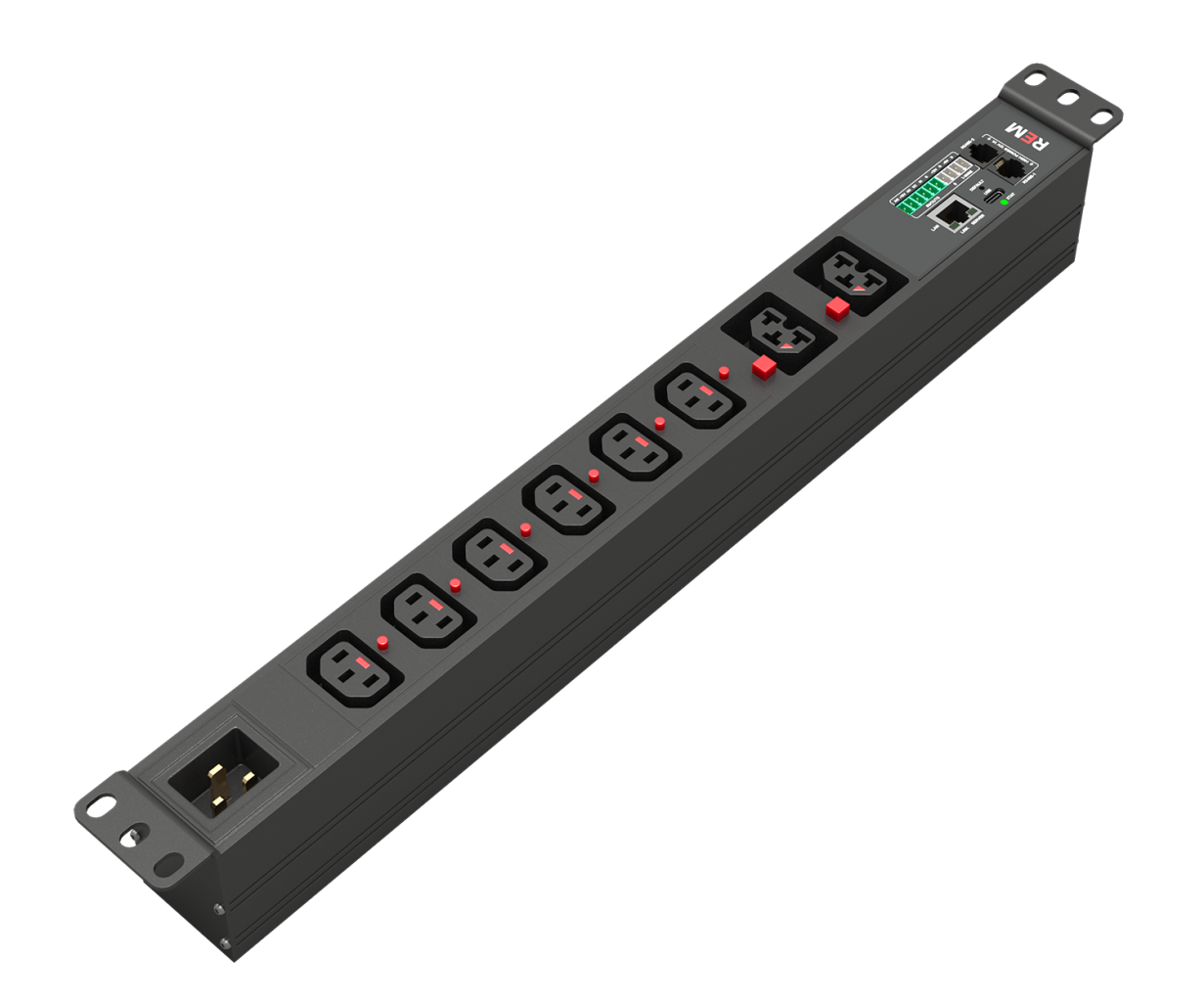

Помимо решений с АВР, в серии представлена горизонтальная однофазная модель с измерением по контуру (фазе) на 16 А глубиной всего 60 мм с 6 розетками C13L и 2 розетками C39L.

Наименование	Артикул изделия
Гор блок розеток Rem-4MC с АВР, монит, измер, управл, 1×16A,авт, 6S, 19'', 1U, вход 2×C20	R-4MC3-16-6xS-A-T-MCL-440-Z(Z)-B
Гор блок розеток Rem-4MC с АВР, монит, измер, 1×16A, авт, 6C13L фикс, C19L фикс, 19'', вход 2×C20	R-4MC3-16-6C13L-C19L-A-T-440-Z(Z)-B
Гор блок розеток Rem-4MC с АВР, монит, измер, 1×32A, авт, 8C39L фикс, 19'', 2 шнура 1,8 м IEC309	R-4MC2-32-8C39L-A-T-MI-440-1.8(1.8)-2P(2P)-B

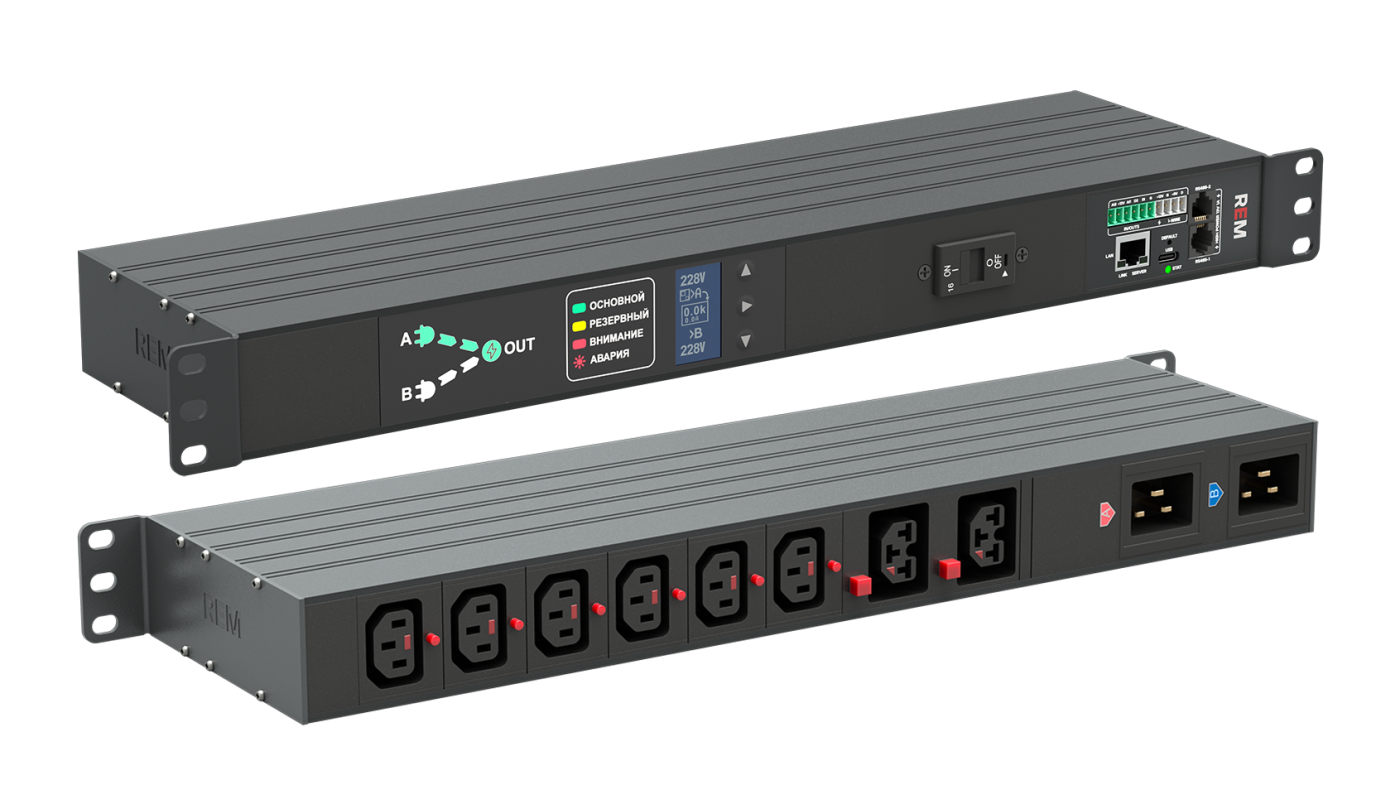

Гор блок розеток Rem-4MC с АВР, монит, измер, 1×16A, авт, 6C13L фикс, 2C39L фикс, 19'',1U,вход 2×C20	R-4MC3-16-6C13L-2C39L-A-T-440-Z(Z)-B
Гор блок розеток Rem-4MC с АВР, монит, измер, 1×16A, авт, 8C13, 2C19, 19'', 1U, вход 2×C20	R-4MC3-16-8C13-2C19-A-T-440-Z(Z)-B
Гор блок розеток Rem-4MC, монит, измер, 1×16А, 6C13L фикс, 2C39L фикс, 19'', 1U, вход C20	R-4MC2-16-6C13L-2C39L-MI-440-B

БРП линейки SERVER RACK – оптимальный выбор для ЦОД

Блоки розеток проектной линейки разрабатываются под заказ: доступен выбор типа и количества розеток, способа ввода, цвета корпуса и индивидуальной маркировки. Такой подход гарантирует идеальную совместимость с существующей инфраструктурой и избавляет заказчика от компромиссов, связанных с типовыми изделиями.

Сочетание передовой инженерии, интеллектуального контроля и гибкой кастомизации делает БРП REM проектной линейки оптимальным выбором для дата-центров, ориентированных на максимальную отказоустойчивость, рациональное использование монтажного пространства и удобство эксплуатации.
