Щёточные кабельные вводы
Уважаемые клиенты!
Информируем об изменении конструкции системы щёточных кабельных вводов.
Система щёточных кабельных вводов состоит из двух полосовых щёток, жёстко закрепленных в алюминиевых h-образных профилях, которые при монтаже внахлёст смыкаются в центре технического отверстия. Предлагаются щёточные вводы двух размеров: 55 × 210 мм и 55 × 420 мм – и двух цветов: серый (RAL 7035) и чёрный (RAL 9005).
В напольных шкафах ШТК (кроме ШТК-А и ШТК-СП-К) в крыше и в основании имеются отверстия кабельных вводов по 2 каждого вида. В зависимости от объёма подводимого к шкафу кабеля можно удалить требуемое число заглушек и на их место установить щёточный ввод нужного размера.
В навесных шкафах всех линеек ШРН (кроме ШРН-х.255 10") любой кабельный ввод в крыше или дне шкафа можно закрыть одним щёточным вводом КВ-Щ-55.210А.

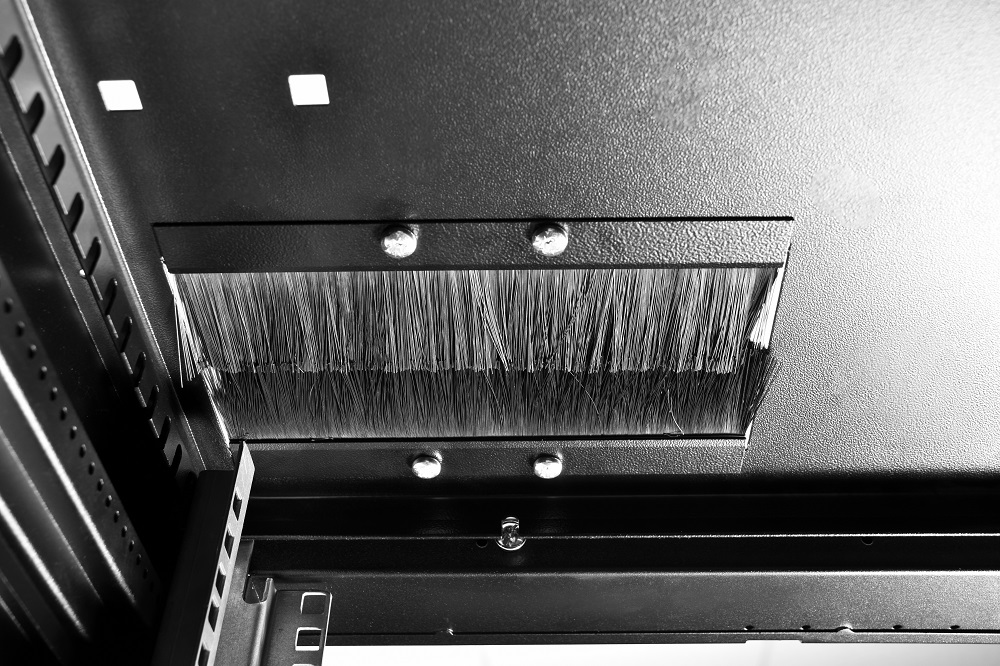

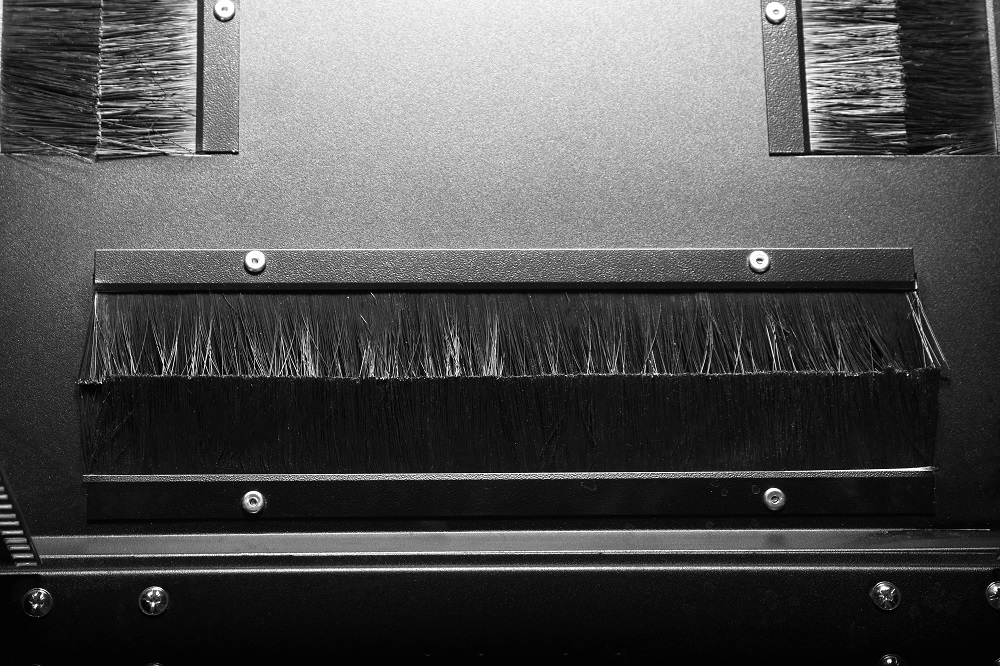

Аксессуар легко крепится к полу или крыше телекоммуникационного шкафа в технологические отверстия. Через щёточный ввод легко проходят кабели, а щетина плотно закрывает образовавшиеся щели, не занятые проводами. Щёточный ввод, помимо функции защиты от пыли и попадания крупных предметов внутрь шкафа, также обеспечивает защиту кабеля от повреждений о края технических лючков. Плотность ворса позволяет зафиксировать кабель в центре технологического отверстия.
Модификации:
-

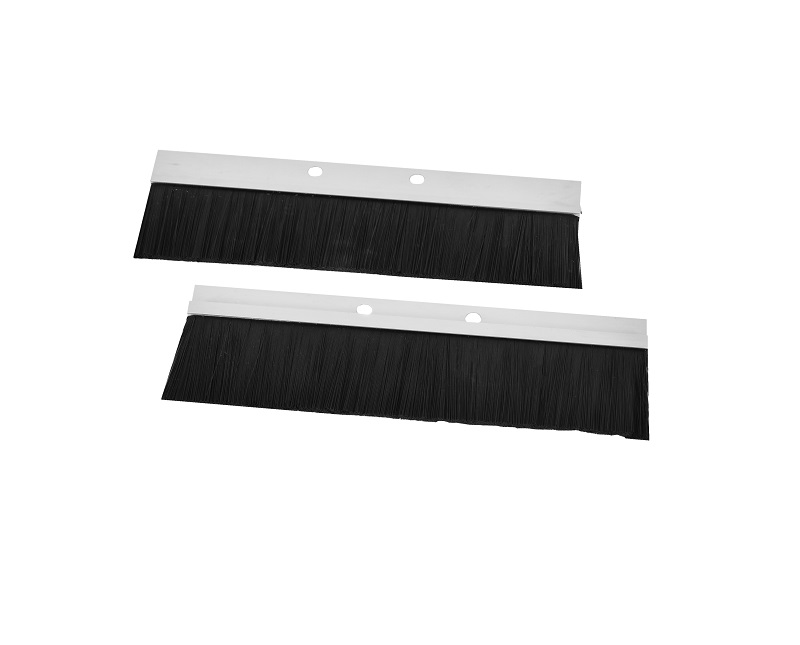

Комплект щёточного ввода в шкаф, универсальный, цвет черный КВ-Щ-55.210А-9005
-

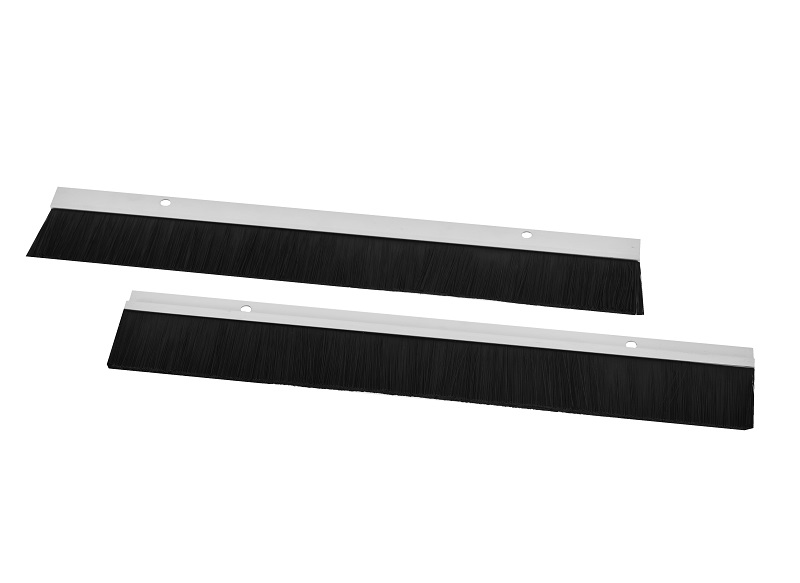

Комплект щёточного ввода в шкаф, универсальный, цвет черный КВ-Щ-55.420А-9005
Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
![ШРН.jpg ШРН.jpg](/upload/medialibrary/502/ШРН.jpg)
Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
![ШРН-Э.jpg ШРН-Э.jpg](/upload/medialibrary/2fa/ШРН-Э.jpg)
Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
![ШРН-М.png ШРН-М.png](/upload/medialibrary/921/ШРН-М.png)
- ШРН-С
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
![ШРН-С.png ШРН-С.png](/upload/medialibrary/e39/ШРН-С.png)
Шириной 600 мм, глубиной 600 мм могут использоваться полтора комплекта КВ-Щ-55.210А в основание по боковым и задней поверхности, и два комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
![](/upload/medialibrary/9ef/content_img.png)
При использовании КВ-Щ-55.210А max пять с половиной комплектов на шкаф.
![](/upload/medialibrary/5e3/content_img.png)
Шириной 600 мм, глубиной 800, 1000 мм могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
![](/upload/medialibrary/fd1/content_img.png)
При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф
![](/upload/medialibrary/f9f/content_img.png)
Шириной 800 мм, могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
![](/upload/medialibrary/a3c/content_img.png)
При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф
![](/upload/medialibrary/ef4/content_img.png)
Шириной 600 мм, могут использоваться до четырёх комплектов КВ-Щ-55.210А, или до двух комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
![Штк-э 600 2.jpg Штк-э 600 2.jpg](/upload/medialibrary/7c1/SHtk_e-600-2.jpg)
![Штк-э 600 1.jpg Штк-э 600 1.jpg](/upload/medialibrary/335/SHtk_e-600-1.jpg)
Шириной 800 мм, могут использоваться до восьми комплектов КВ-Щ-55.210А, или до четырёх комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
![Штк-э 800 2.jpg Штк-э 800 2.jpg](/upload/medialibrary/027/SHtk_e-800-2.jpg)
![Штк-э 800 1.jpg Штк-э 800 1.jpg](/upload/medialibrary/e9e/SHtk_e-800-1.jpg)
Шириной 600 мм, могут использоваться до восьми комплектов КВ-Щ-55.210А, или до четырёх комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
![ШТК-C 600.png ШТК-C 600.png](/upload/medialibrary/818/ШТК-C%20600.png)
![ШТК-C 600 2.png ШТК-C 600 2.png](/upload/medialibrary/dfe/ШТК-C%20600%202.png)
Шириной 800 мм, могут использоваться до десяти комплектов КВ-Щ-55.210А, или до пяти комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
![ШТК-C 800.png ШТК-C 800.png](/upload/medialibrary/17b/ШТК-C%20800.png)
![ШТК-C 800 2.png ШТК-C 800 2.png](/upload/medialibrary/a6b/ШТК-C%20800%202.png)
Шириной 600 мм при использовании крыши и фальшпола под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше, или до трех комплектов КВ-Щ-55.420А в фальшполе на шкаф.
![ШТК-СП 600.jpg ШТК-СП 600.jpg](/upload/medialibrary/6b9/ШТК-СП%20600.jpg)
Шириной 800 мм при использовании крыши под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше на шкаф, в фальшпол установка не предусмотрена.
![ШТК-CП 800.jpg ШТК-CП 800.jpg](/upload/medialibrary/317/ШТК-CП%20800.jpg)
