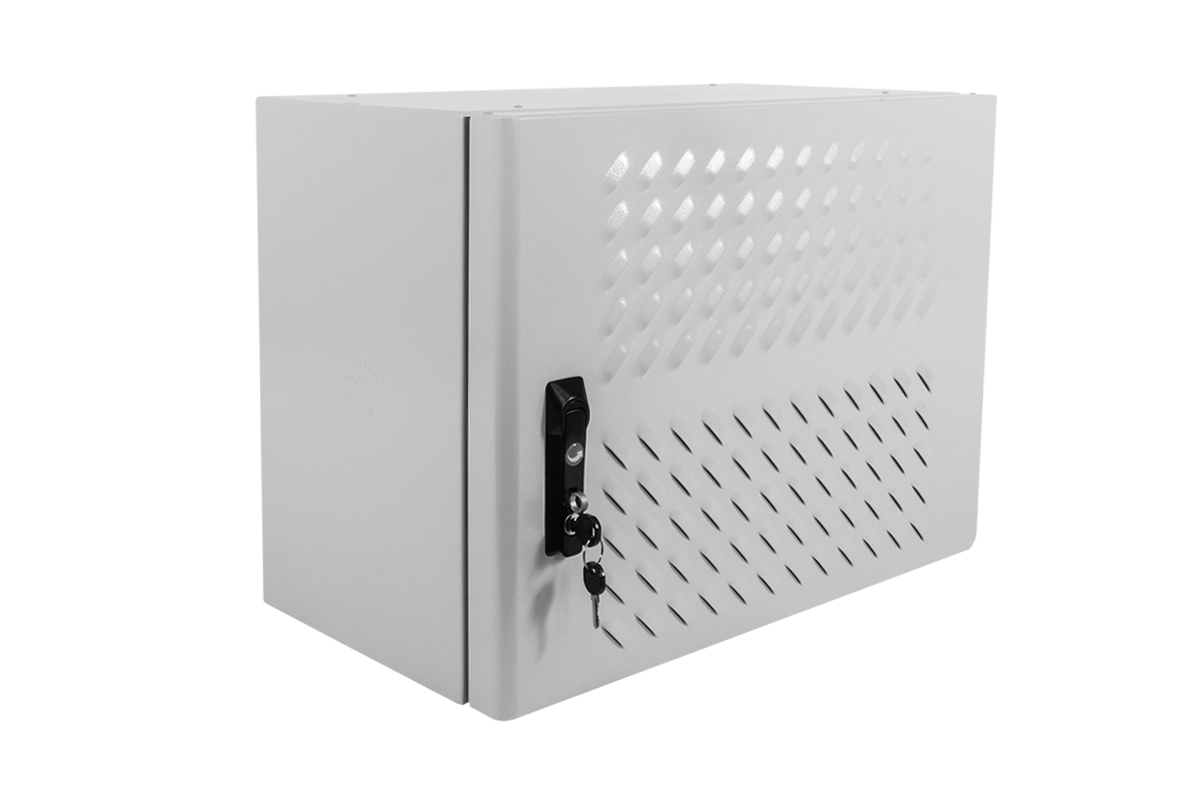

Шкаф всепогодный настенный 9U (Ш600 × Г500), нерж. сталь. компл. Т1 с контроллером MC1 и датчиками
Артикул: | ШТВ-НН-9.6.5-4ААА-Т1-МС1 |

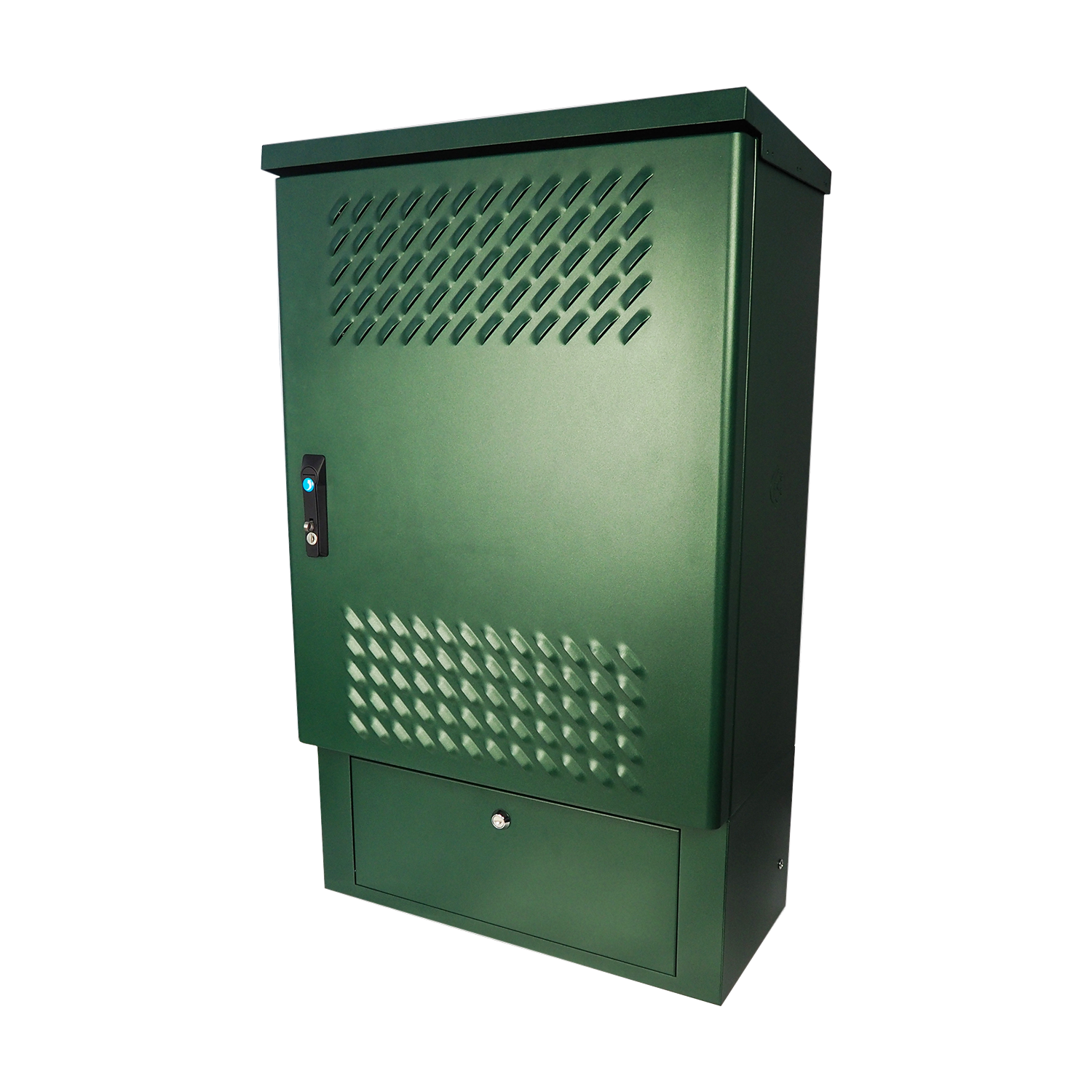

Доступен в цвете "Зелёный мох": от 5 шт. Артикул: ШТВ-НН-9.6.5-4ААА-Т1-МС1-6005 | |
Высота, мм | 500 |
Высота, U | 9 |
Ширина, мм | 620 |
Глубина, мм | 530 |
Полезная глубина, мм | 420 |
Распределенная нагрузка, кг | 150 |
Категория коррозийной стойкости | С4 |
Комплектация | С нагревом и вентиляцией, контроллером и датчиками |
Масса, кг | 53 |
Цвет | Серый RAL 7035 |
Материал | Нержавеющая сталь AISI 430 |
Мощность нагревателя, Вт | 100 |
При изготовлении шкафов ШТВ-НН применяется нержавеющая сталь марки AISI 430. Шкафы дополнительно покрываются слоем полимерно-порошковой краски.
Укомплектованные шкафы серии ШТВ-НН-Т1-MC1 представляют собой готовое решение с системой мониторинга и контроля микроклимата.

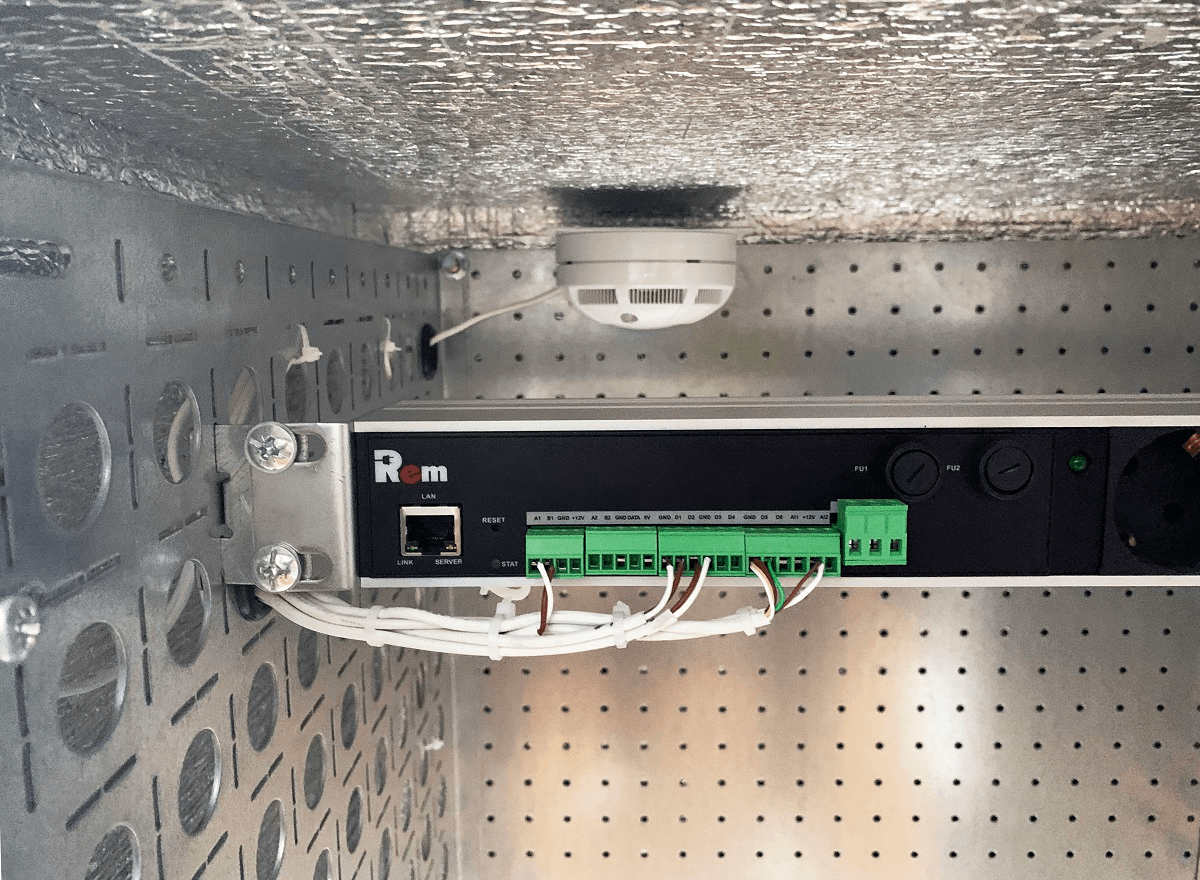

Система мониторинга включает установленные в шкафу контроллер Rem-MC1 со встроенным датчиком удара, датчик открытия двери, цифровой датчик влажности и температуры RS-HT1, датчик дыма, датчик протечки. Цифровой модуль Rem-MC-DMTH поддерживает заданную температуру и влажность в установленных параметрах круглый год, а также для обеспечения работы подключаемого активного оборудования в заданном диапазоне температуры и влажности предусматриваются функции "холодного" и "горячего" старта, по предельным значениям температуры и "влажного старта" по предельному значению влажности.
Изделие в климатическом исполнении У1 по ГОСТ 15150–69 предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.
Шкаф крепится на стену при помощи четырёх уголков (анкеры не входят в комплект поставки), при необходимости можно применить крепление на столб (не входит в комплект поставки).
В основании шкафа предусмотрены съёмные заглушки для ввода кабелей. Конструкция заглушек предполагает разное количество и диаметр отверстий для установки кабельных вводов по желанию заказчика. (В комплект изделия входит один кабельный ввод для подключения питания шкафа).
Для крепления на столб необходимо докупить комплект крепления на столб.
Питание изделия осуществляется от внешней электрической сети напряжением 220 В переменного тока частотой 50 Гц.
Изделие имеет степень защиты от поражения электрическим током класса I по ГОСТ IEC 61140-2012 и соответствует ГОСТ 12.2.027.0-75.
Допустимая распределённая статическая нагрузка до 150 кг.
Корпус шкафов серии ШТВ-Н имеет металлическую сварную конструкцию, внутри покрыт слоем утеплителя с фольгированным покрытием, что улучшает термоизоляцию и уменьшает теплопотери через стенки шкафа. В комплект шкафа входят задняя оцинкованная панель и комплект вертикальных юнитовых панелей.

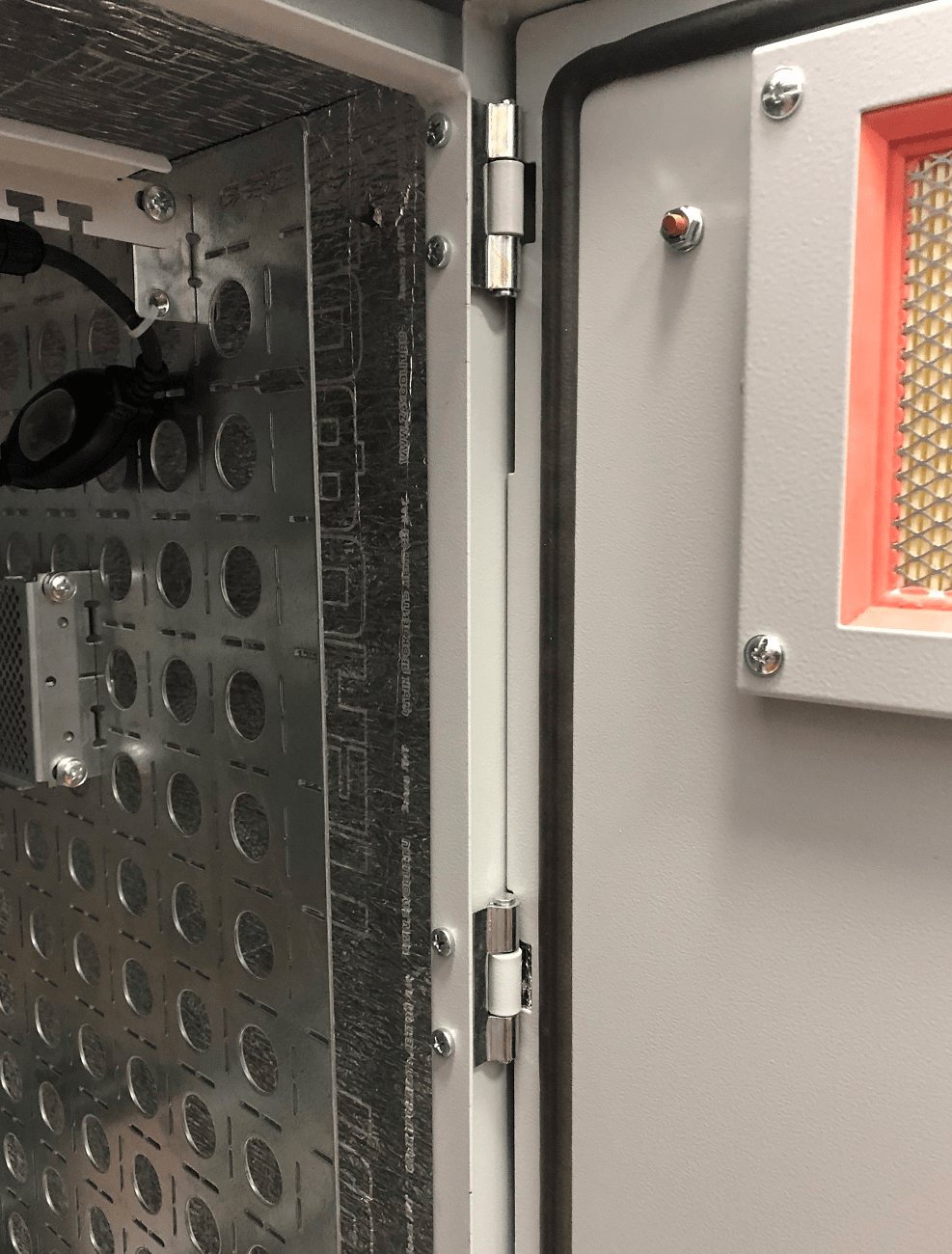

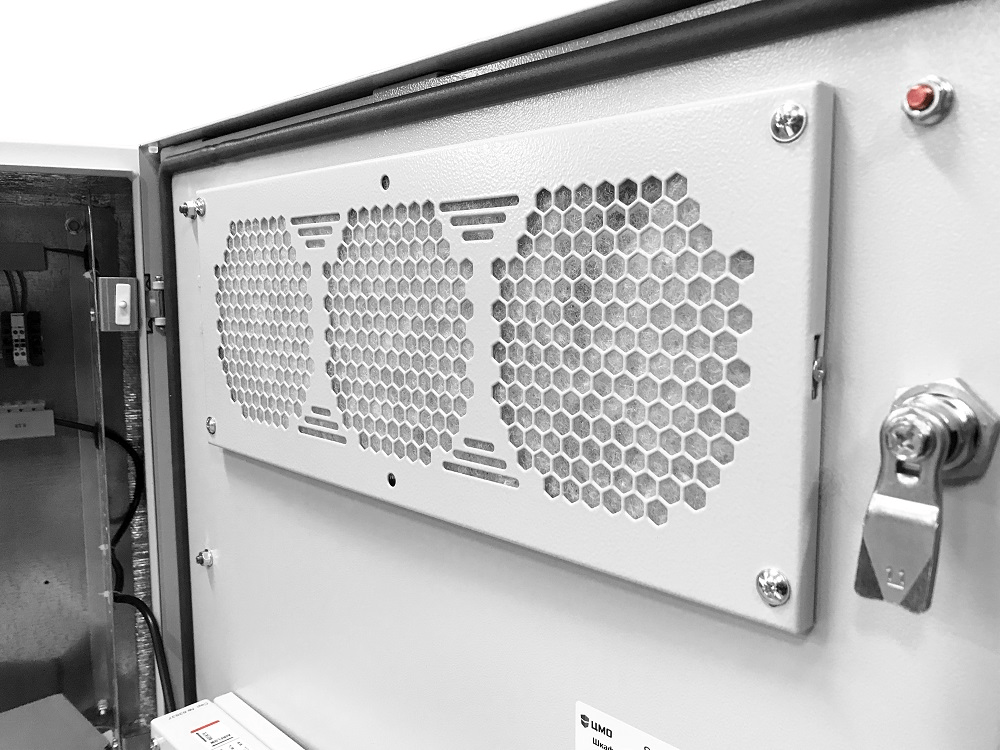

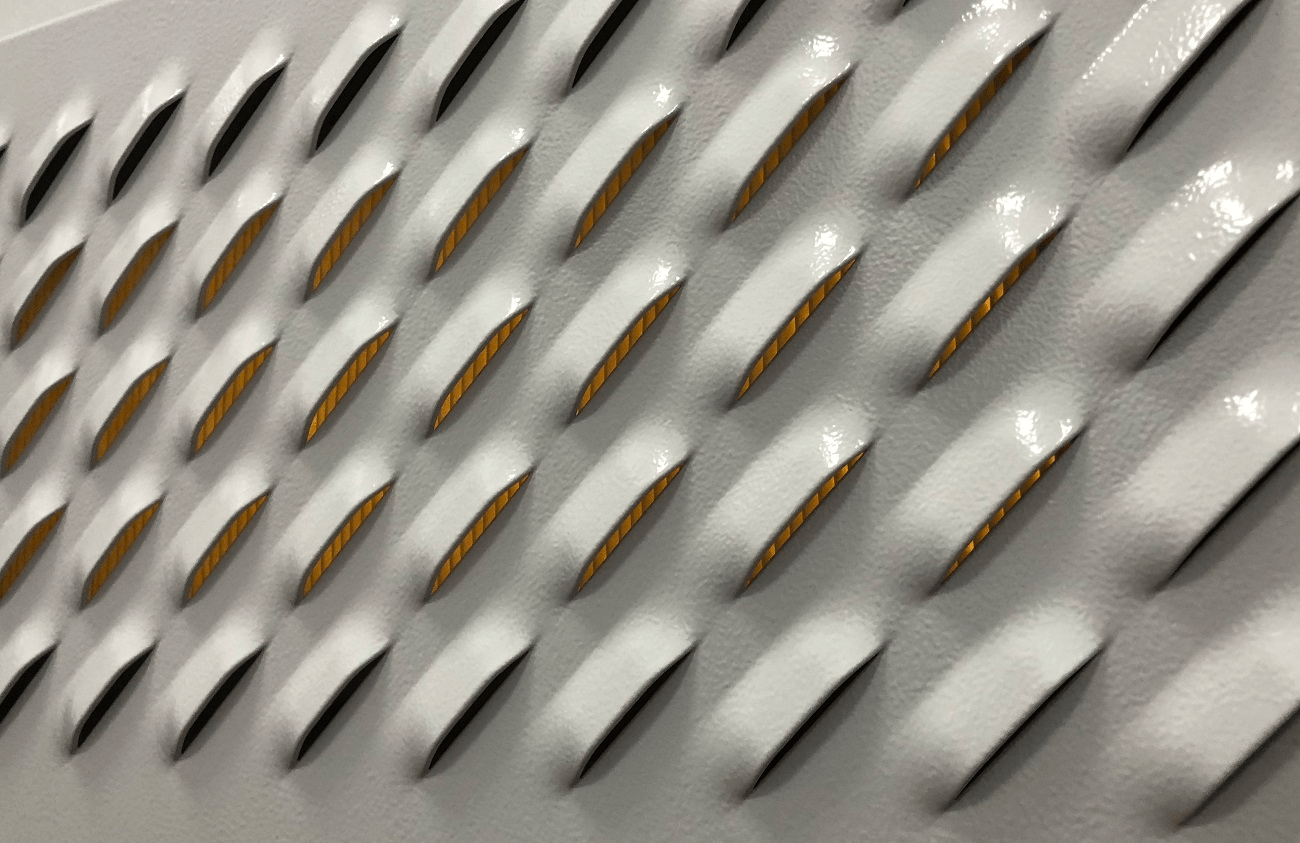

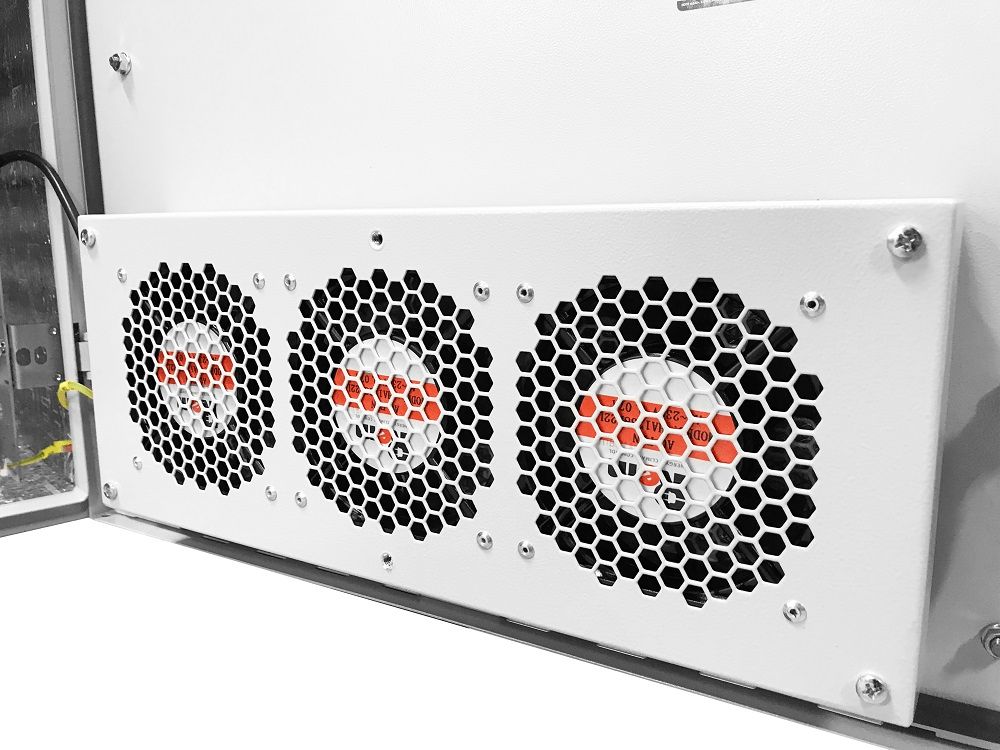

Двери шкафов серии ШТВ-Н имеют перфорацию, которая обеспечивает вентиляцию установленного в них оборудования, но при этом исключает прямой доступ в полость шкафа и попадание в него инородных предметов. В дверь встроена система вентиляции, состоящая из модуля вентиляторного и фильтра. Максимальный угол открытия двери шкафа 120°. На кронштейне, расположенном на верхней петле двери, находится датчик открытия дверей. Степень защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.

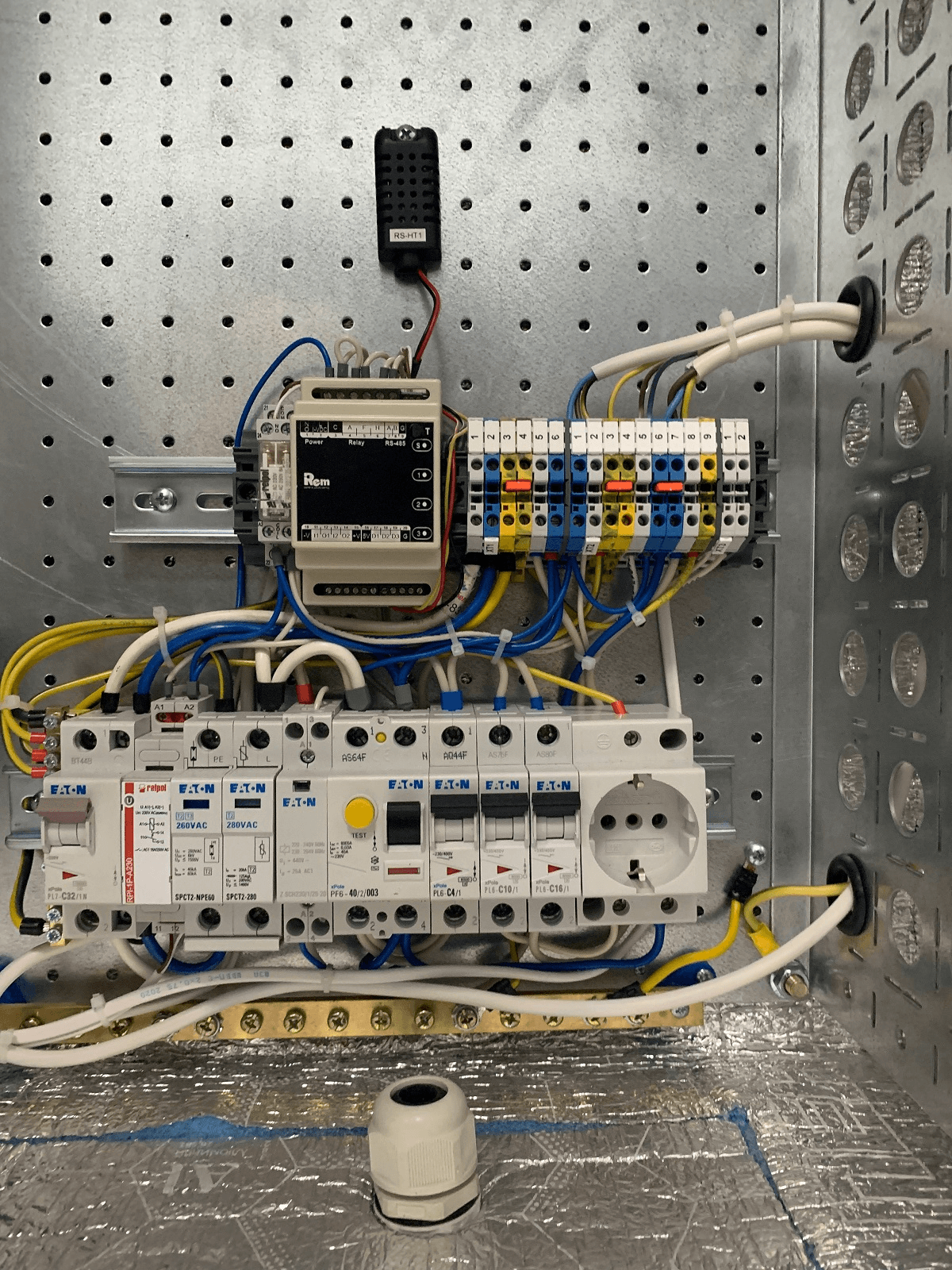

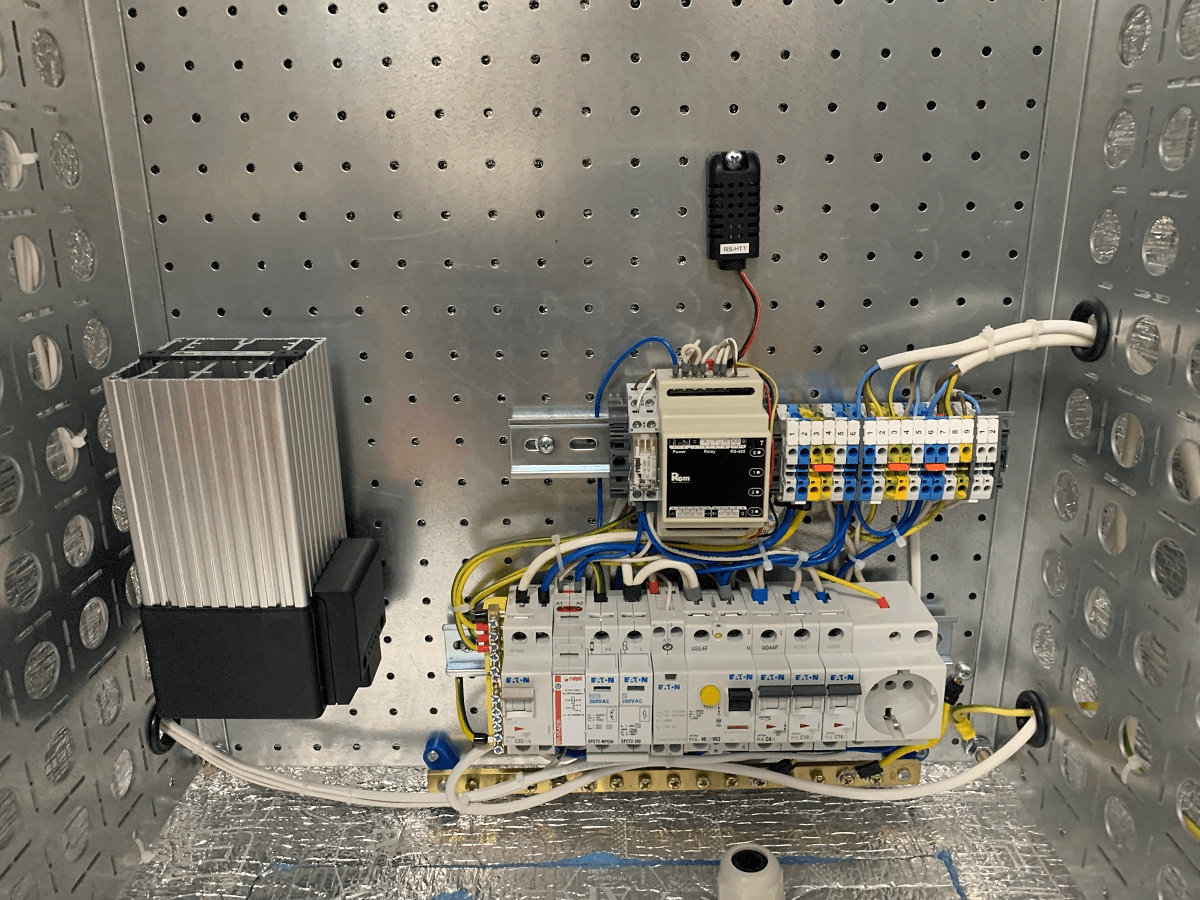

Перечень установленного оборудования:
Контроллер Rem-MC1
Цифровой модуль управления микроклиматом Rem-MC-DMTH
Вентилятор
Нагреватель полупроводниковый
Индикатор напряжения
Выключатель дифференциальный защитный
Выключатель автоматический
Датчик открытия двери
Датчик влажности/температуры RS-HT1
Датчик дыма
Датчик протечки воды
Розетка на DIN-рейку
Шина заземления
-
паспорт
-
техническая документация
-
сертификаты
