Справочник IEC 60320

Семейство IEC 60320 включает в себя двух- и трёхконтактные разъёмы, рассчитанные на различную силу тока и диапазоны температур.
Чётный номер означает штыревой разъём, а нечётный — гнездовой, номер соответствующего штыревого разъёма всегда больше.
Тип Характеристики   Вид Чертеж
Розетка
IEC 60320 C1
0,2А, 250В переменный ток
Приборы класса Ι, до 65°, без заземления
2 контакта
Используется в радиоаппаратуре

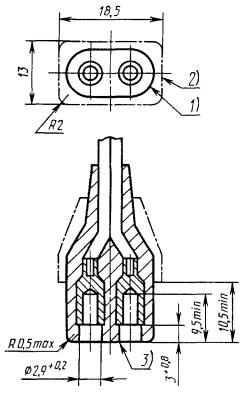

Схема розетки IEC 60320 C1



Вилка
IEC 60320 C2

0,2А, 250В переменный ток
Приборы класса ΙΙ, до 65°, без заземления
2 контакта
Используется в радиоаппаратуре

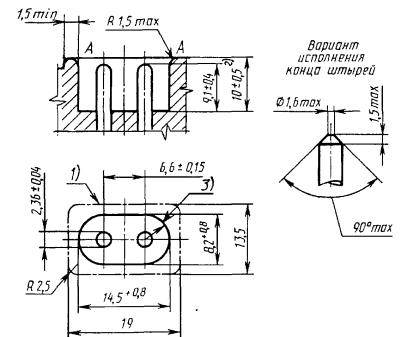

Схема вилки IEC 60320 C2



Розетка
IEC 60320 C3
2,5А, 250В переменный ток
Приборы класса 0, до 65°, без заземления
2 контакта, поляризация
Больше не используются
Больше не используются
Вилка
IEC 60320 C4
2,5А, 250В переменный ток
Приборы класса 0, до 65°, без заземления
     2 контакта, поляризация
Больше не используются
Больше не используются
Розетка
IEC 60320 C5
2,5А, 250В переменный ток
Приборы класса Ι, до 65°, с заземлением
     3 контакта, поляризация
Используется в ноутбуках, проекторах

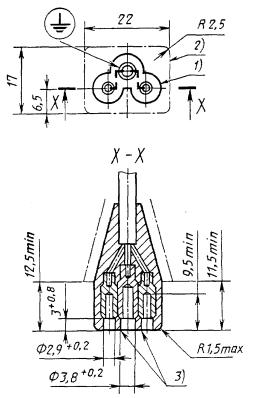

Схема розетки IEC 60320 C5



Вилка
IEC 60320 C6
2,5А, 250В переменный ток
Приборы класса Ι, до 65°, с заземлением
     3 контакта, поляризация
Используется в ноутбуках, проекторах

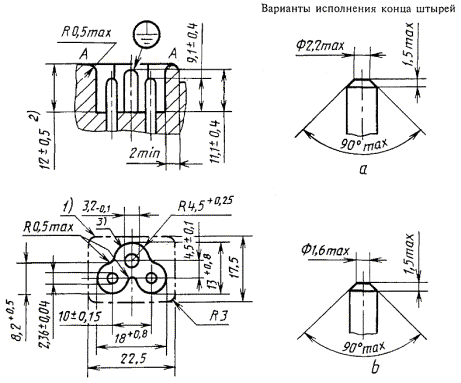

Схема вилка IEC 60320 C6


Розетка
IEC 60320 C7
2,5А, 250В переменный ток
Приборы класса ΙΙ, до 65°, без заземления
2 контакта, поляризация
Евроразъем

Схема розетки IEC 60320 C7



Вилка
IEC 60320 C8
2,5А, 250В переменный ток
Приборы класса ΙΙ, до 65°, без заземления
2 контакта
Евроразъем

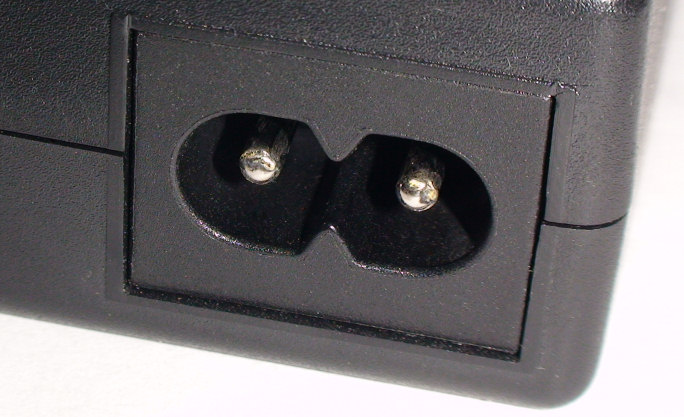

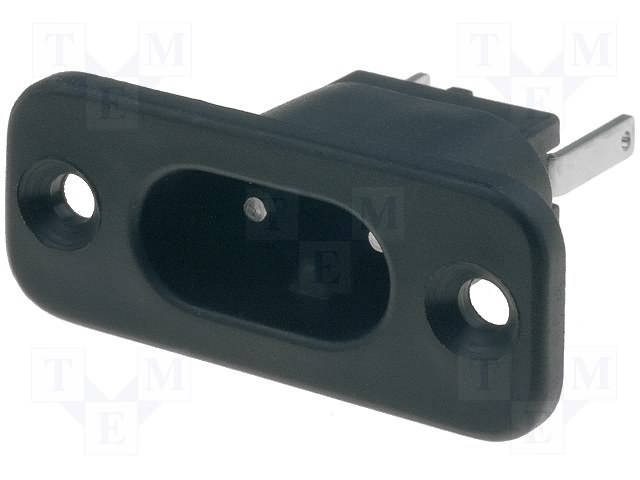

Вилка IEC 60320 C8

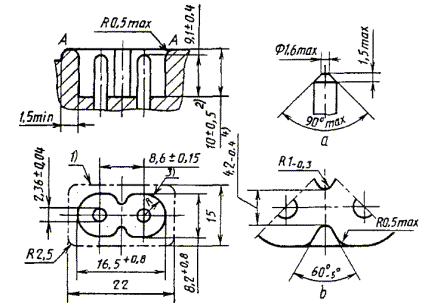

Схема вилки IEC 60320 C8

Розетка
IEC 60320 C9
6А, 250В переменный ток
Приборы класса ΙΙ, до 65°, без заземления
2 контакта

Розетка IEC 60320 C9

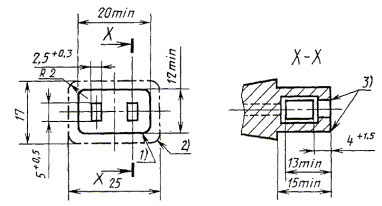

Схема розетки IEC 60320 C9

Вилка
IEC 60320 C10

6А, 250В переменный ток
Приборы класса ΙΙ, до 65°, без заземлением
2 контакта






Вилка IEC 60320 C10

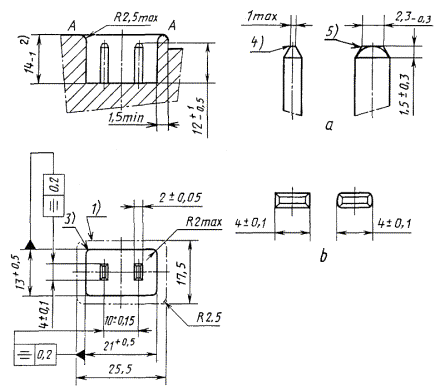

Схема вилки IEC 60320 C10

Розетка
IEC 60320 C11
10А, 250В переменный ток
Приборы класса 0, до 65°, без заземления
     2 контакта, поляризация
Больше не используются   Больше не используются
Вилка

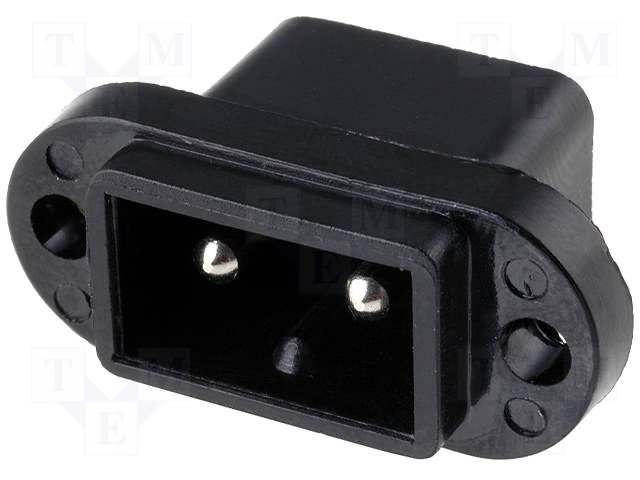

IEC 60320 C12
10А, 250В переменный ток
Приборы класса 0, до 65°, без заземления
2 контакта, поляризация
Больше не используются   Больше не используются
Розетка
IEC 60320 C13
10А, 250В переменный ток
Приборы класса Ι, до 65°, с заземлением
3 контакта
Используется в компьютерах,
принтерах, технике
Розетка IEC 60320 C13

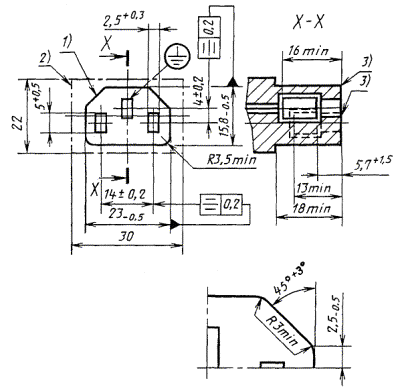

           Схема розетки IEC 60320 C13

Вилка
IEC 60320 C14

10А, 250В переменный ток
Приборы класса Ι, до 65°, с заземлением
3 контакта, поляризация
Используется в компьютерах,
принтерах, технике
Вилка IEC 60320 C14

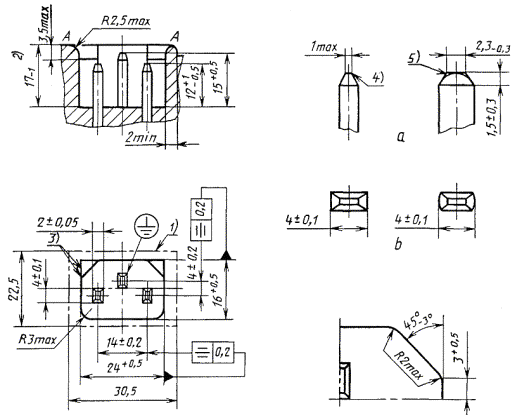

 Схема вилки IEC 60320 C14

Розетка
IEC 60320 C15
10А, 250В переменный ток
Приборы класса Ι, до 120°, с заземлением
     3 контакта, поляризация
Используется в чайниках, нагревателях
Розетка IEC 60320 C15

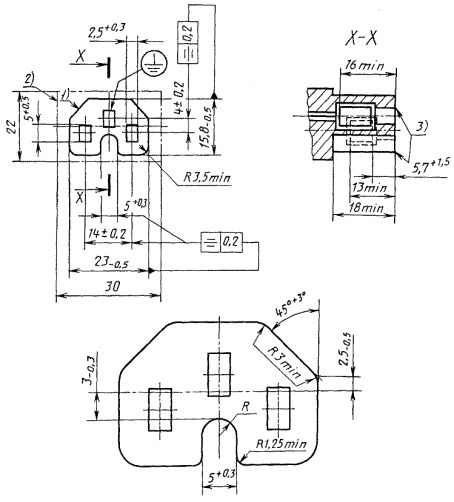

    Схема розетка IEC 60320 C15

Вилка
IEC 60320 C16
10А, 250В переменный ток
Приборы класса Ι, до 120°, с заземлением
     3 контакта, поляризация
Используется в чайниках, нагревателях

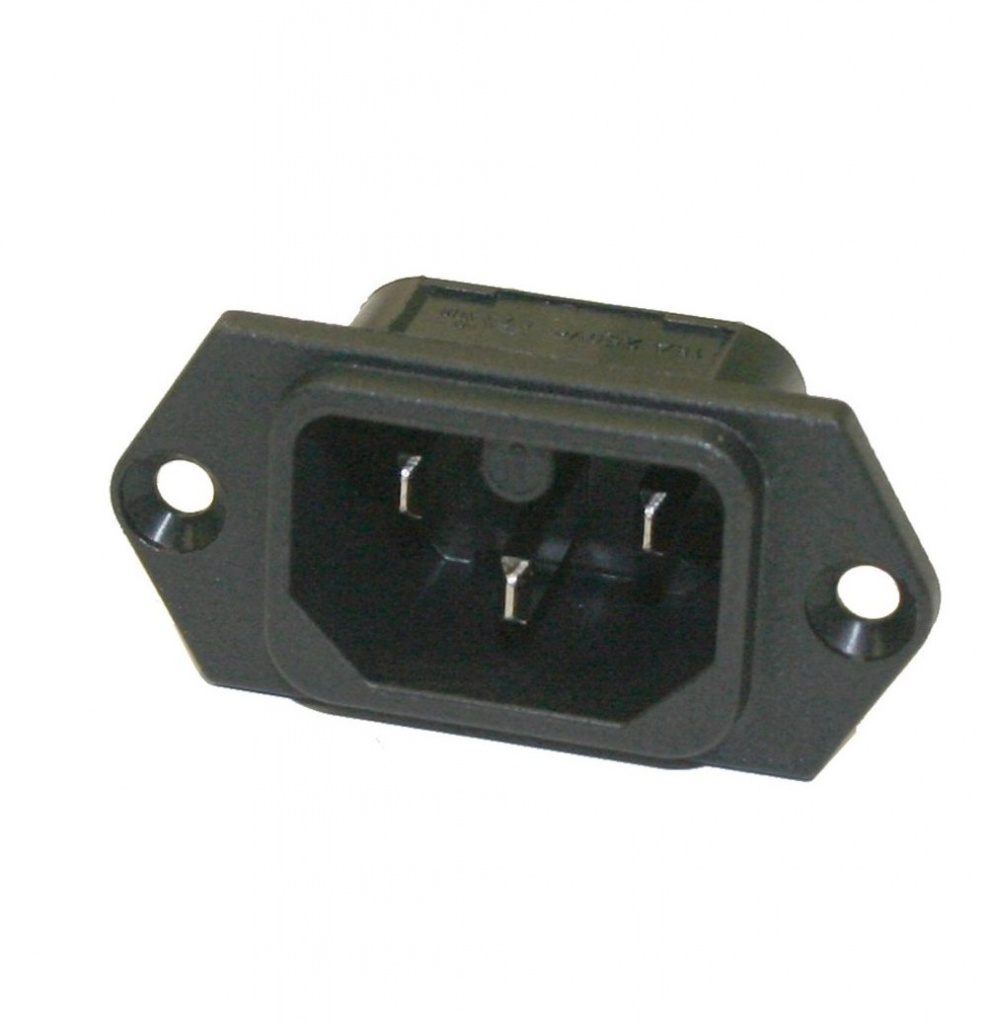

Вилка IEC 60320 C16

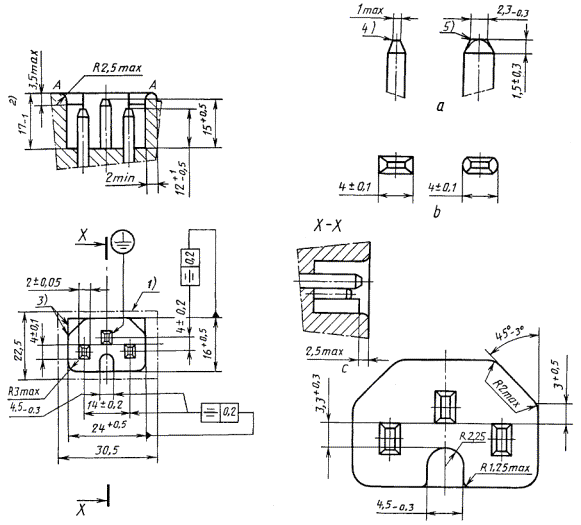

Схема вилки IEC 60320 C16

Розетка
IEC 60320 C17
    10А, 250В переменный ток
Приборы класса ΙΙ, до 65°, без заземления
2 контакта, поляризация
Упрощенный С13

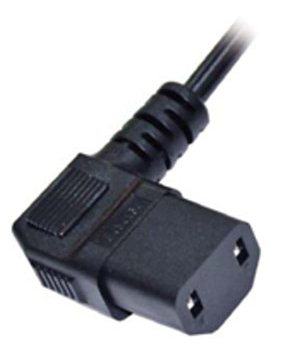

Розетка IEC 60320 C17

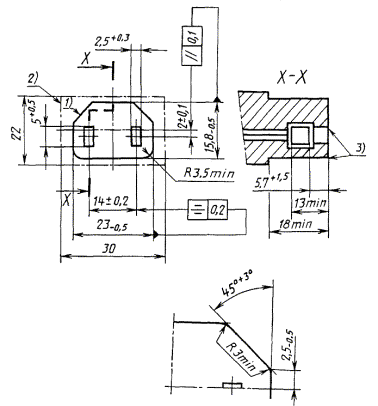

    Схема розетки IEC 60320 C17

Вилка
IEC 60320 C18
    10А, 250В переменный ток
Приборы класса ΙΙ, до 65°, без заземления
2 контакта, поляризация
Упрощенный С14

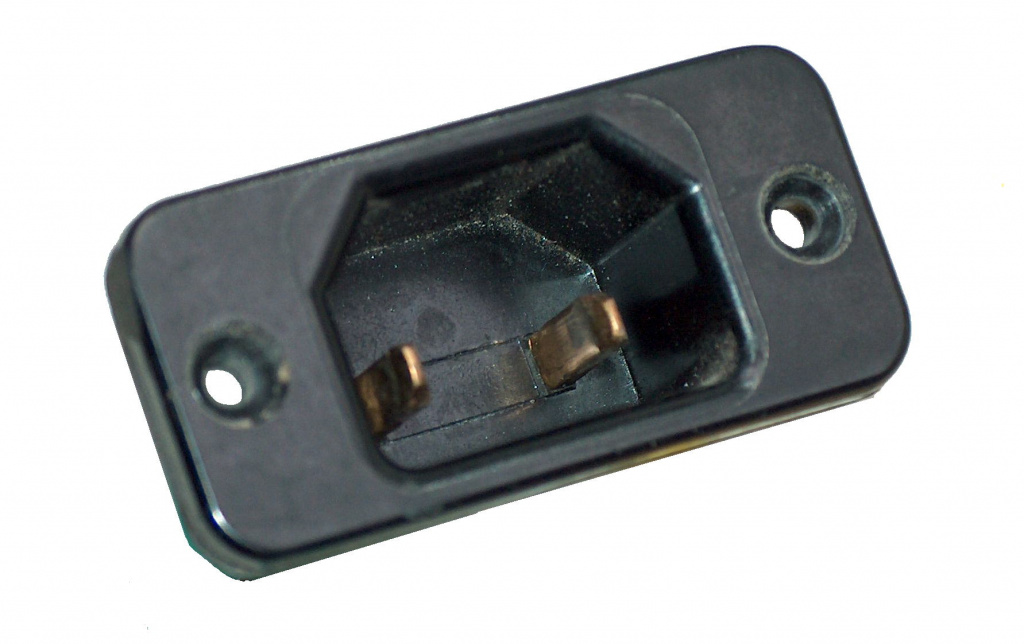

Вилка IEC 60320 C18

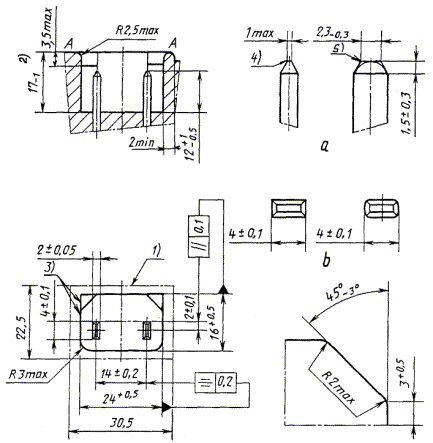

         Схема Вилки IEC 60320 C18

Розетка
IEC 60320 C19
    16А, 250В переменный ток
Приборы класса Ι, до 65°, с заземлением
3 контакта, поляризация
 Используется в серверах, ИБП

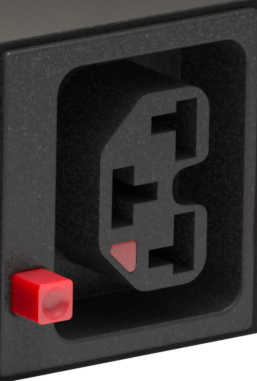

Розетка IEC 60320 C19

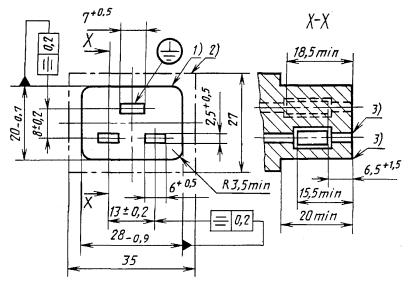

      Схема Розетка IEC 60320 C19

Вилка
IEC 60320 C20
    16А, 250В переменный ток
Приборы класса Ι, до 65°, с заземлением
3 контакта, поляризация
 Используется в серверах, ИБП
Вилка IEC 60320 C20

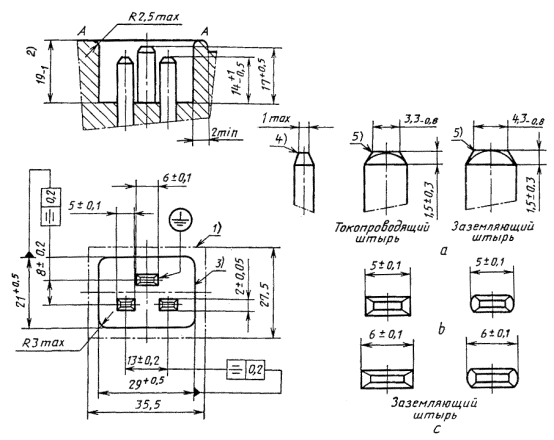

     Схема вилки IEC 60320 C20

Розетка
IEC 60320 C21
    16А, 250В переменный ток
Приборы класса Ι, до 155°, с заземлением
3 контакта, поляризация
Усиленный С19

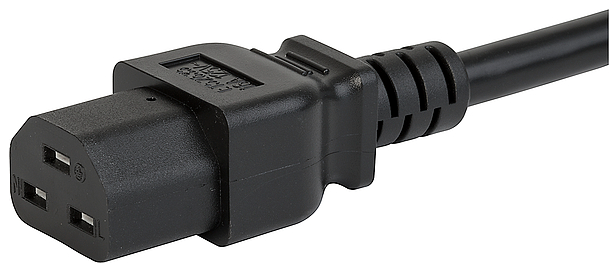

Розетка IEC 60320 C21
    Схема розетки IEC 60320 C21

Вилка
IEC 60320 C22

16А, 250В переменный ток
Приборы класса Ι, до 155°, с заземлением
3 контакта, поляризация
Усиленный С20

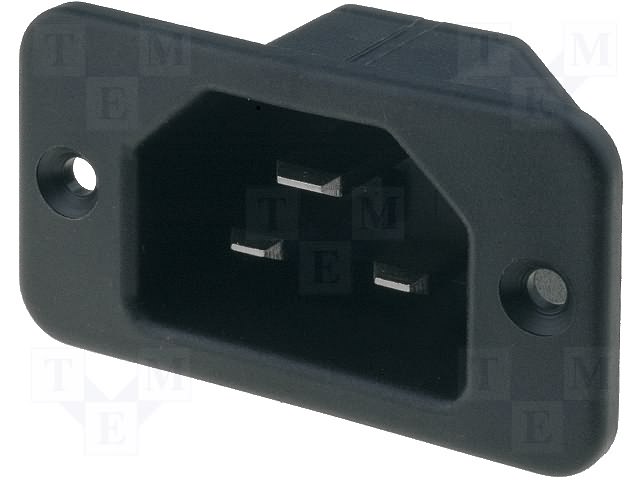

Вилка IEC 60320 C22

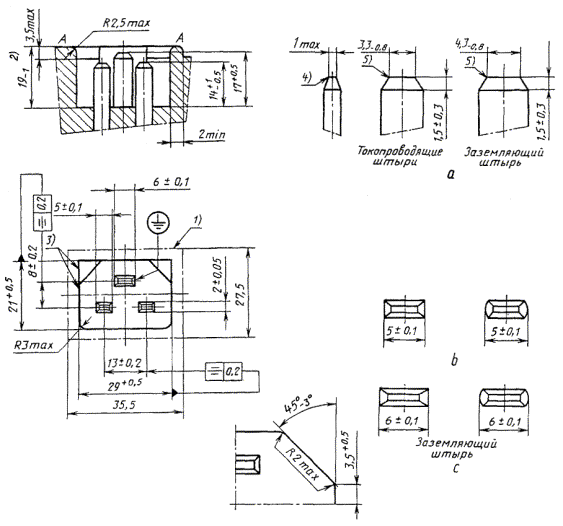

  Схема вилки IEC 60320 C22

Розетка
IEC 60320 C23
    16А, 250В переменный ток
Приборы класса ΙΙ, до 65°, без заземления
2 контакта
Упрощеный С19
Розетка IEC 60320 C23

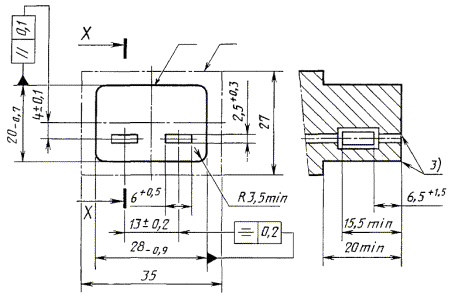

   Схема розетки IEC 60320 C23

Вилка
IEC 60320 C24
     16А, 250В переменный ток
Приборы класса ΙΙ, до 65°, без заземления
2 контакта
Упрощеный С20
Вилка IEC 60320 C24

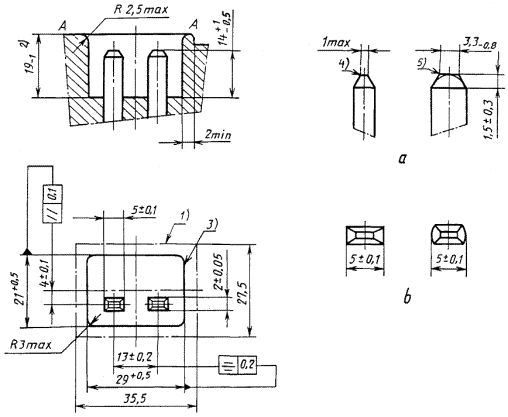

   Схема вилки IEC 60320 C24
