ВСЕПОГОДНЫЕ УКОМПЛЕКТОВАННЫЕ
НАПОЛЬНЫЕ ШКАФЫ ЦМО

сделано в Cоюзном государстве

  • соответствуют ГОСТ и отвечают современным требованиям к электротехническим оболочкам
  • широкий выбор типоразмеров
  • высокая жёсткость конструкции, стабильность геометрических размеров, качественные сварка и обработка кромок
  • покрытие из полимерно-порошковой краски RAL7035 (светло-серый) или RAL6005 («зелёный мох»)
  • слой термоизоляции
  • трёхэтапная технология покраски шкафов для максимальной стойкости к коррозии
  • пеносиликоновый уплотнитель двери

ШТВ 1 ШТВ 2
Преимущества

  • комплектации под любые задачи
  • качественные комплектующие
  • монтаж оборудования в заводских условиях
  • готовое вводно-распределительное устройство (ВРУ)
  • система управления электропитанием и удалённого мониторинга
  • климатическое оборудование REM
  • расширенная гарантия 2 года от производителя

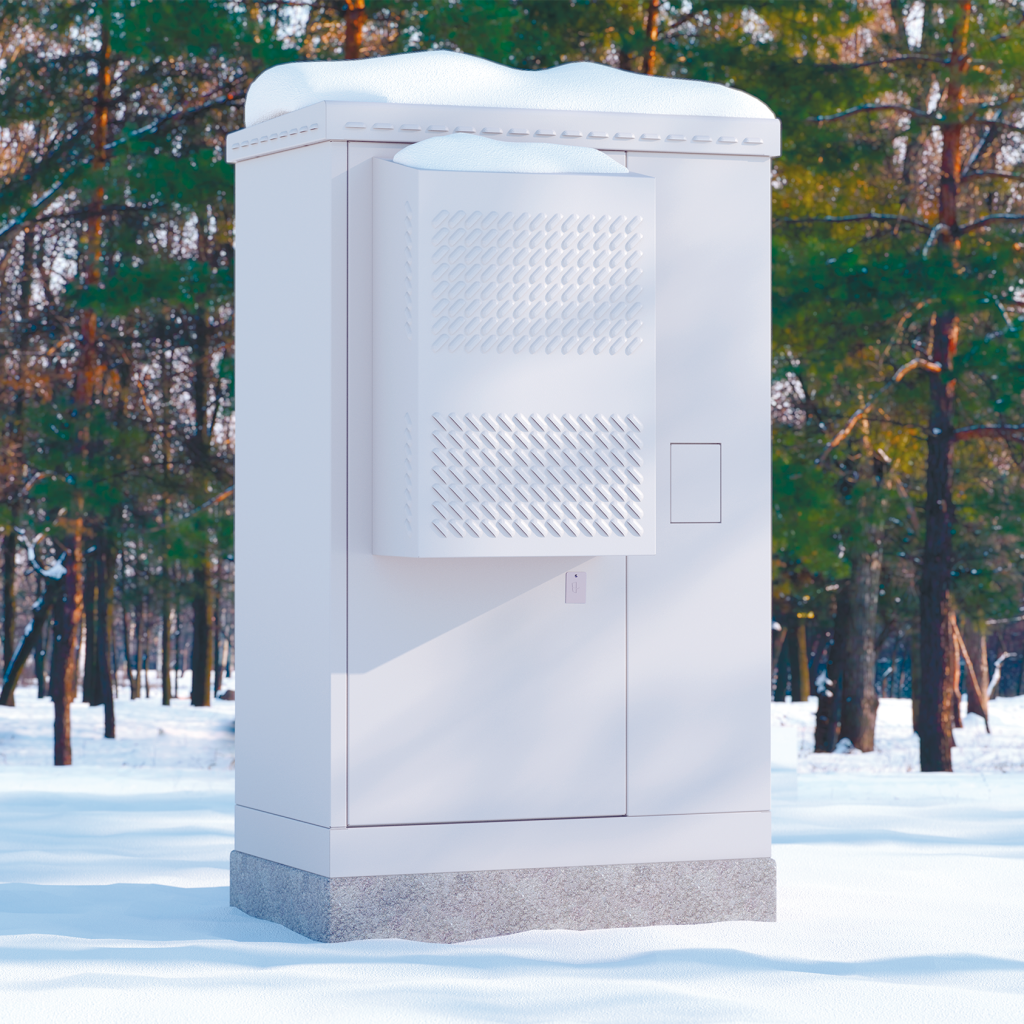

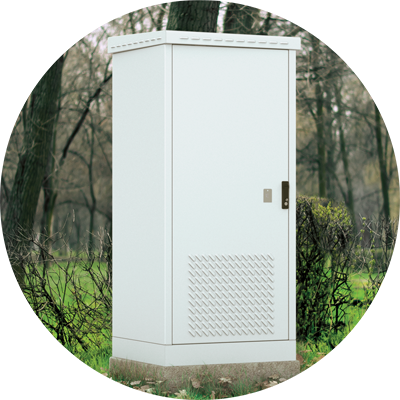

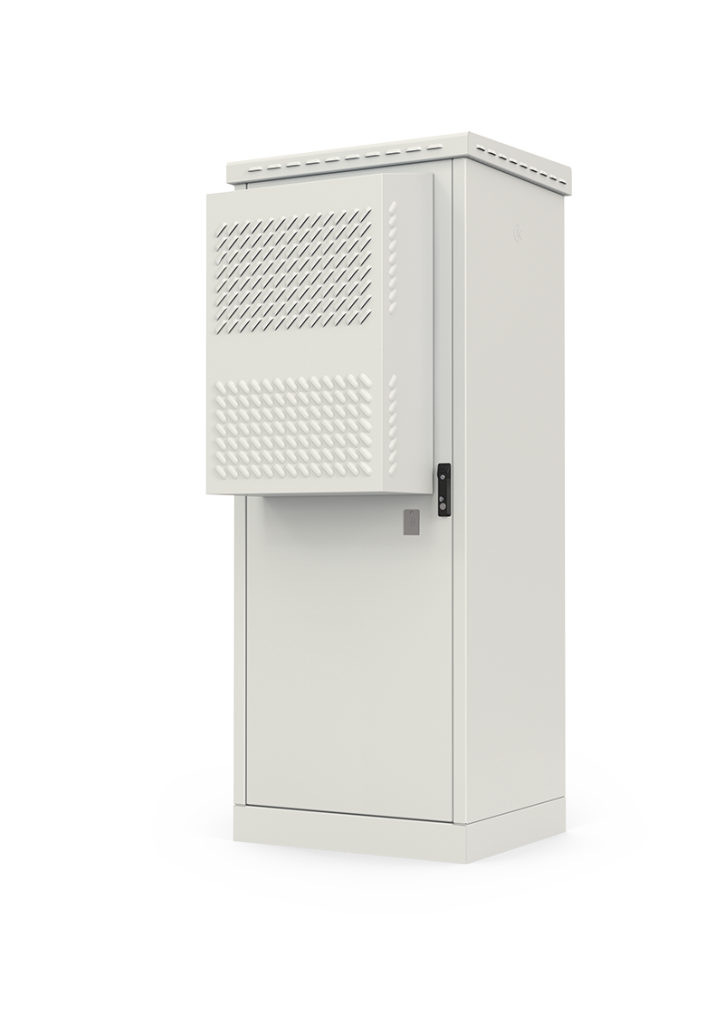

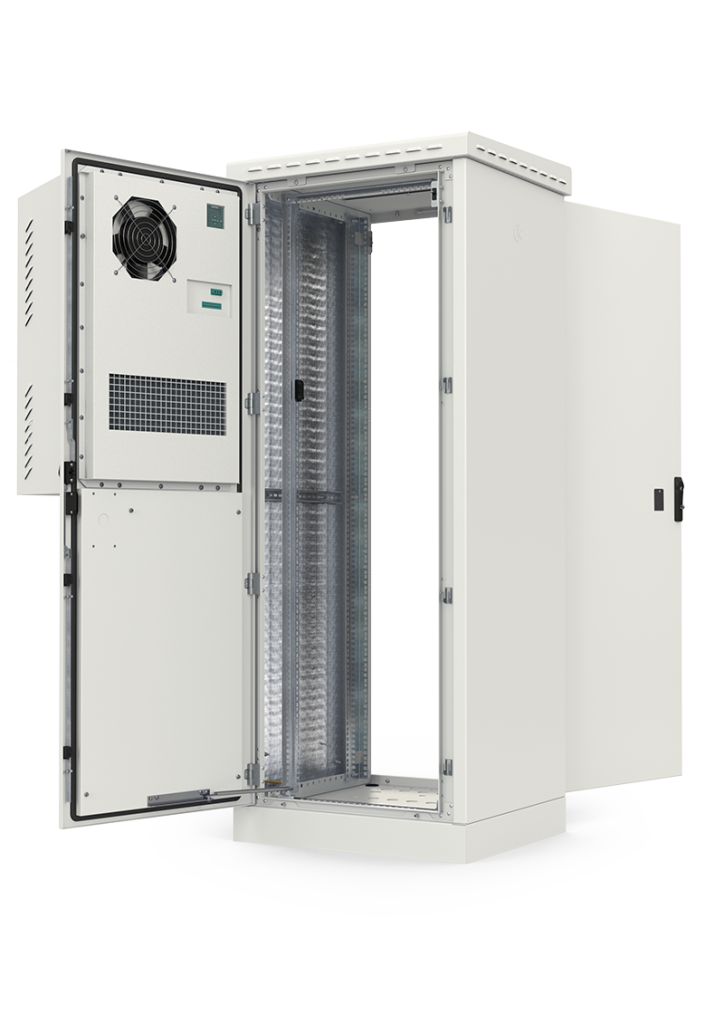

ВСЕПОГОДНЫЕ ШКАФЫ СЕРИИ ШТВ-1

С ОДНИМ ОБЩИМ ОТСЕКОМ И ДВУМЯ ДВЕРЬМИ
  • соответствуют требованиям ТР ТС 004/2011 и ТР ТС 020/2011
  • степень пыле- и влагозащиты IP65 (с установленным вентилятором или кондиционером — IP54)
  • климатическое исполнение и категория размещения УХЛ1
  • эксплуатация в атмосфере с категорией коррозийной активности С3
  • степень защиты от наружного механического удара IK 10
  • сейсмостойкость 9 баллов по шкале MSK-64
ХАРАКТЕРИСТИКИ:
габаритные размеры, мм:
 высота 775, 1040, 1310, 1575, 1840, 2105
 ширина 745
 глубина 645, 880, 945, 1180, 1245, 1480
высота, u 12, 18, 24, 30, 36, 42
полезная глубина, мм 520, 820, 1120
макс. нагрузка, кг 950
ШТВ-1
ШТВ-1

КОМПЛЕКТАЦИИ ШКАФОВ ШТВ-1:

  • Т1 – с обогревом и вентиляцией
  • ТК – с кондиционером
  • Т1-MC – с обогревом и вентиляцией, контроллером MC и датчиками
  • ТК-МС – с кондиционером, контроллером MC и датчиками

КОМПЛЕКТАЦИЯ ВРУ:

  • вводной автоматический выключатель
  • автоматические выключатели
  • ограничитель перенапряжения
  • индикатор напряжения
  • устройство защитного отключения
  • модульная розетка
  • шина заземления

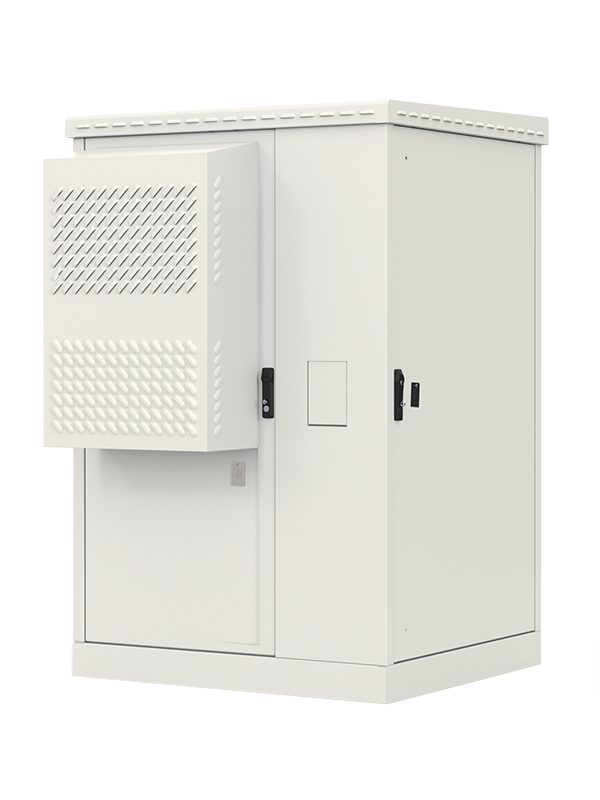

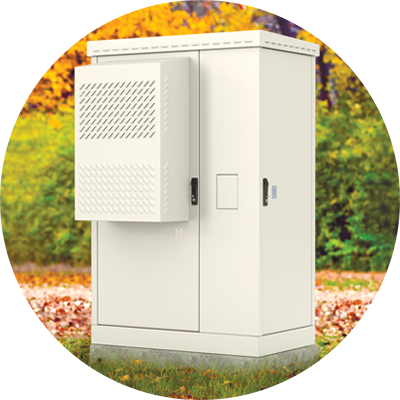

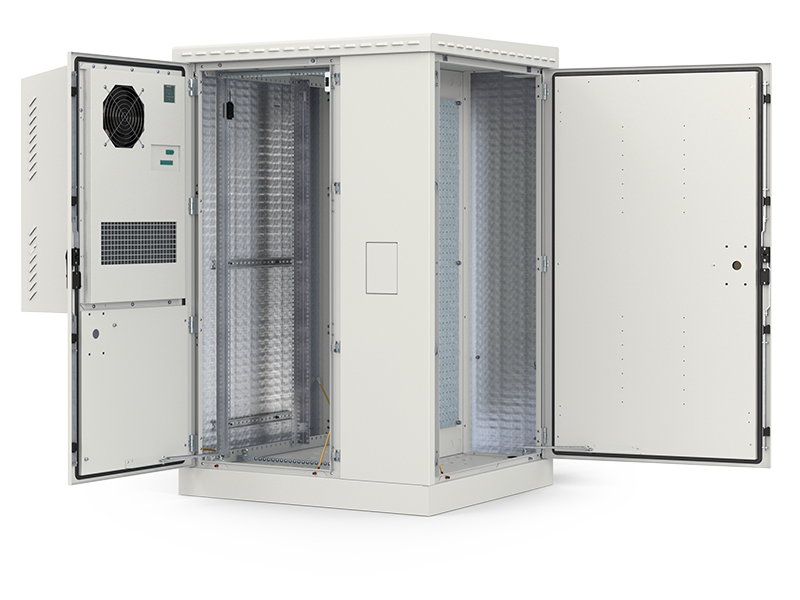

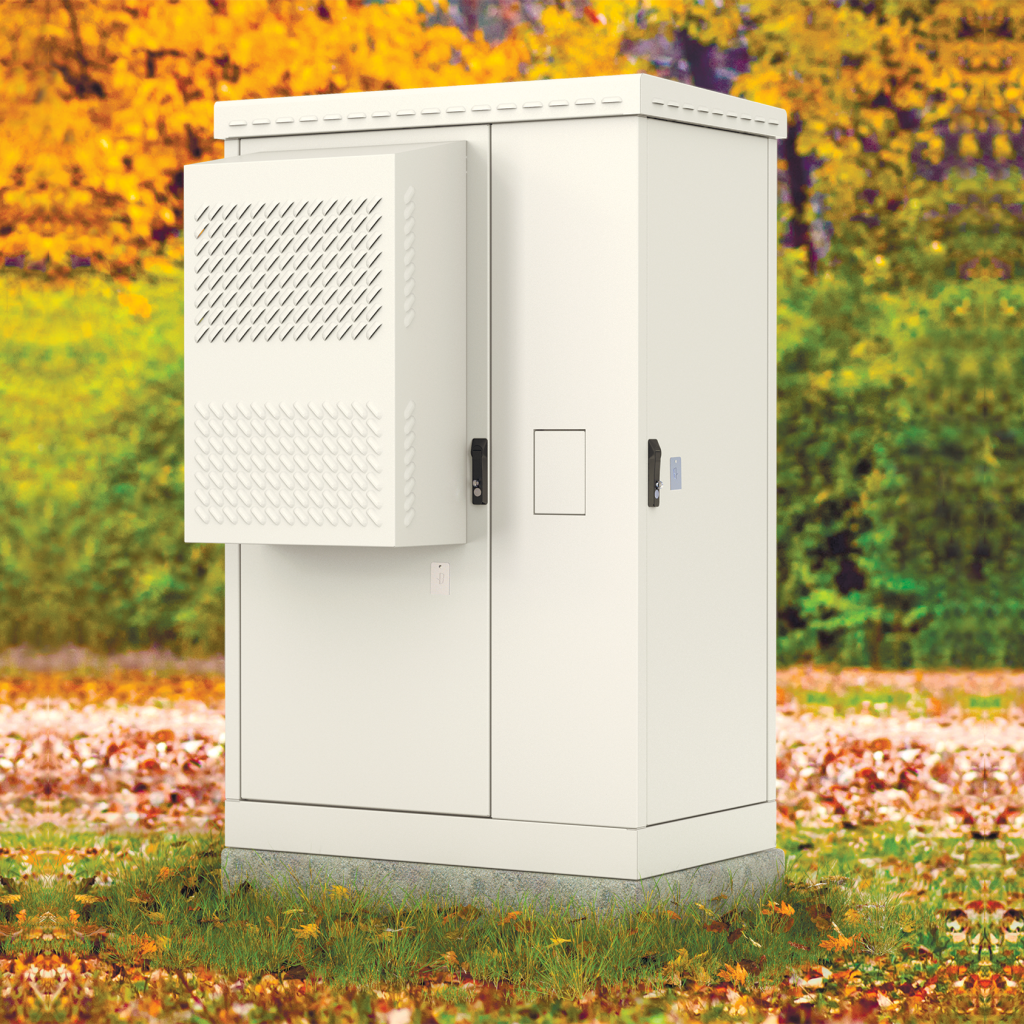

ВСЕПОГОДНЫЕ ШКАФЫ СЕРИИ ШТВ-2

С ТЕЛЕКОММУНИКАЦИОННЫМ И ЭЛЕКТРОТЕХНИЧЕСКИМ ОТСЕКАМИ
  • соответствуют требованиям ТР ТС 004/2011 и ТР ТС 020/2011
  • степень пыле- и влагозащиты IP65 (с установленным вентилятором или кондиционером — IP55)
  • климатическое исполнение и категория размещения УХЛ1
  • эксплуатация в атмосфере с категорией коррозийной активности С3
  • степень защиты от наружного механического удара IK 10
  • сейсмостойкость 9 баллов по шкале MSK-64
ХАРАКТЕРИСТИКИ:
габаритные размеры, мм:
 высота 775, 1040, 1310, 1575, 1840, 2105
 ширина 1045
 глубина 645, 880, 945, 1180, 1245, 1480
высота, u 12, 18, 24, 30, 36, 42
полезная глубина, мм 520, 820, 1120
макс. нагрузка, кг 1200
ШТВ-2
ШТВ-2

КОМПЛЕКТАЦИИ ШКАФОВ ШТВ-2:

  • Т1 – с обогревом и вентиляцией
  • ТК – с кондиционером
  • Т1-MC – с обогревом и вентиляцией, контроллером MC и датчиками
  • ТК-МС – с кондиционером, контроллером MC и датчиками

КОМПЛЕКТАЦИЯ ВРУ:

  • вводной автоматический выключатель
  • автоматические выключатели
  • индикатор напряжения
  • шина заземления
  • ограничитель перенапряжения
  • устройство защитного отключения
  • модульная розетка
  • вилка стандарта IEC60309

ВСЕПОГОДНЫЕ ЗЕЛЁНЫЕ ШКАФЫ

ДЛЯ ПАРКОВЫХ ЗОН И ЛЕСНЫХ ОХРАНЯЕМЫХ ТЕРРИТОРИЙ
Зеленый шкаф

покраска в цвет «зелёный мох» —
эстетичный внешний вид для природных общественных пространств

решение на основе всепогодных укомплектованных шкафов
с системой климат-контроля, удалённого мониторинга и управления электропитанием

антивандальные, антистатические свойства и низкая поверхностная адгезия полимерного покрытия
позволяют легко удалять несанкционированные надписи, рисунки, наклейки

все напольные шкафы линейки ШТВ доступны в цвете RAL6005 («зелёный мох»)

ПОКРАСКА УЛИЧНЫХ ШКАФОВ ШТВ В 3 ЭТАПА

фосфатирование
слой фосфатов железа — это дополнительная защита поверхности от коррозии

покрытие цинкосодержащим грунтом
дополнительная защита изделий от коррозии в жёстких условиях эксплуатации, в том числе и при появлении проникающих до металла повреждений

нанесение полимерного покрытия
полиэфирная порошковая краска служит прочным барьером для механических и химических повреждений

Покраска

ПЕНОСИЛИКОНОВЫЙ УПЛОТНИТЕЛЬ ДВЕРИ

С 2023 года при производстве всепогодных шкафов ШТВ в качестве уплотнителя двери вместо пенополиуретана применяется пеносиликон.

Пеносиликон значительно превосходит пенополиуретан по ряду эксплуатационных свойств:

пено­поли­уретан пено­сили­он
темпе­рату­рa эксплу­ата­ции -40...+90 °С -60...+220 °С
водо­поглоще­ние до 10 % 0,3-0.6 %

СИСТЕМА КЛИМАТ-КОНТРОЛЯ, УДАЛЁННОГО МОНИТОРИНГА И УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ ВСЕПОГОДНЫХ ШКАФОВ

НА ОСНОВЕ ИНТЕЛЛЕКТУАЛЬНЫХ PDU REM

  • удалённое управление питанием нагрузок
  • настройка параметров кондиционирования
  • настройка и отслеживание состояния датчиков и подключённых устройств
  • управление охранной системой шкафа
  • отслеживание параметров подключённых датчиков
  • загрузка настроек
  • получение и сохранение логов
  • обновление программного обеспечения контроллера
ШТВ-1

БЛОКИ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ REM ДЛЯ ВСЕПОГОДНЫХ ШКАФОВ

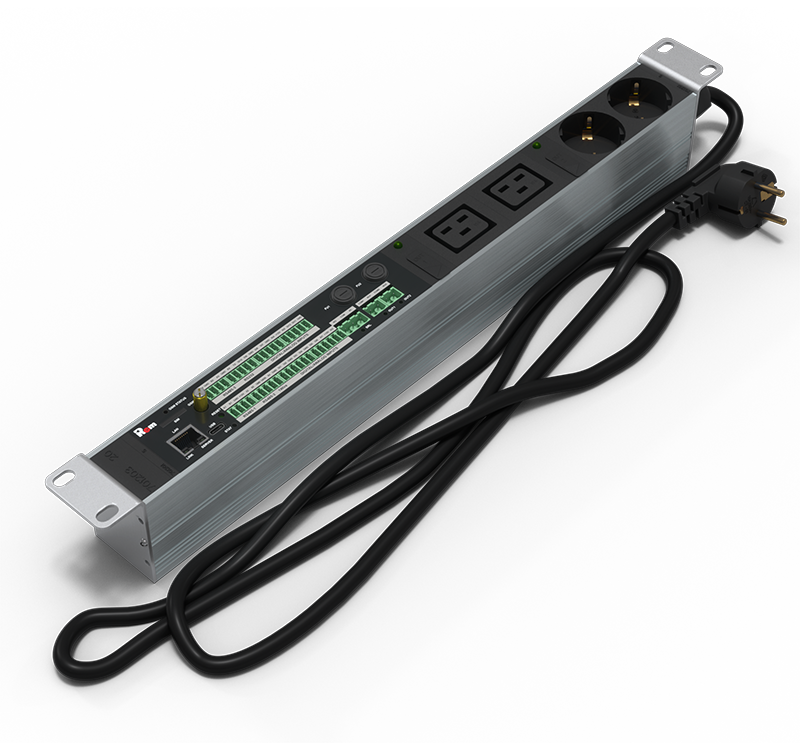

Интеллектуальный блок
интеллектуальный блок распределения питания стандарта 19’’

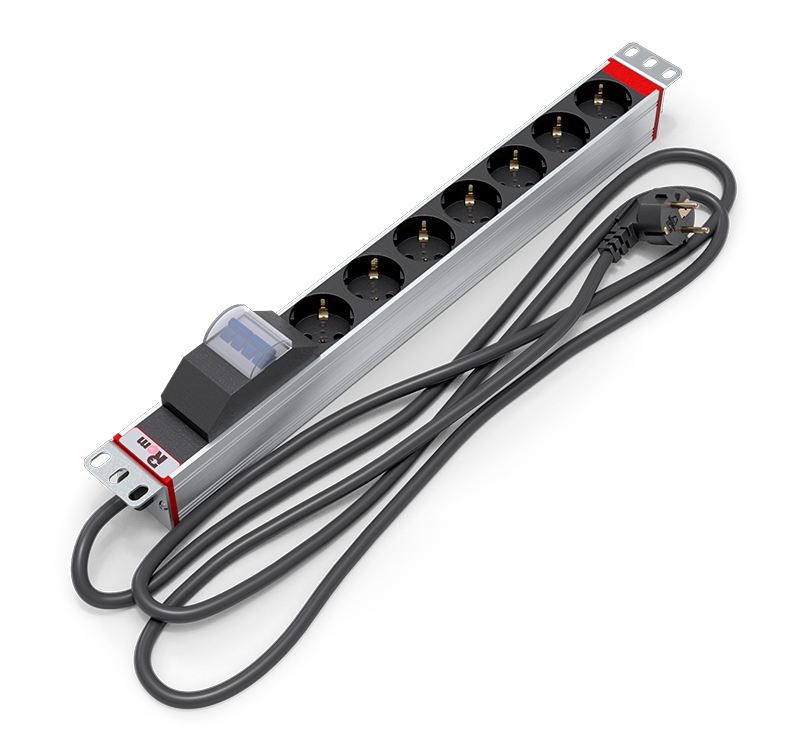

Базовый блок
базовый блок распределения питания стандарта 19’’

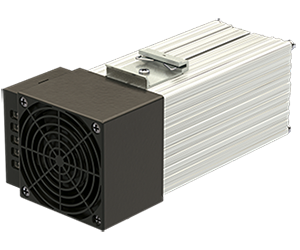

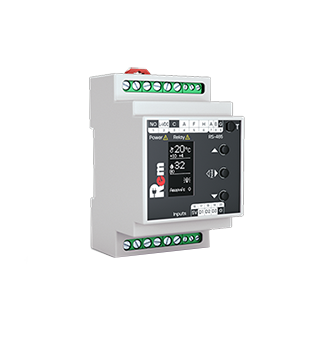

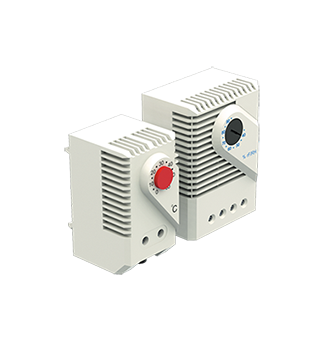

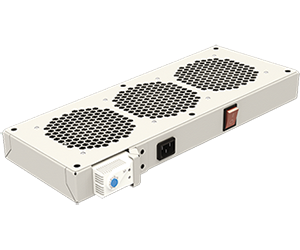

КЛИМАТИЧЕСКОЕ ОБОРУДОВАНИЕ REM ДЛЯ ВСЕПОГОДНЫХ ШКАФОВ

АКСЕССУАРЫ ДЛЯ ВСЕПОГОДНЫХ ШКАФОВ

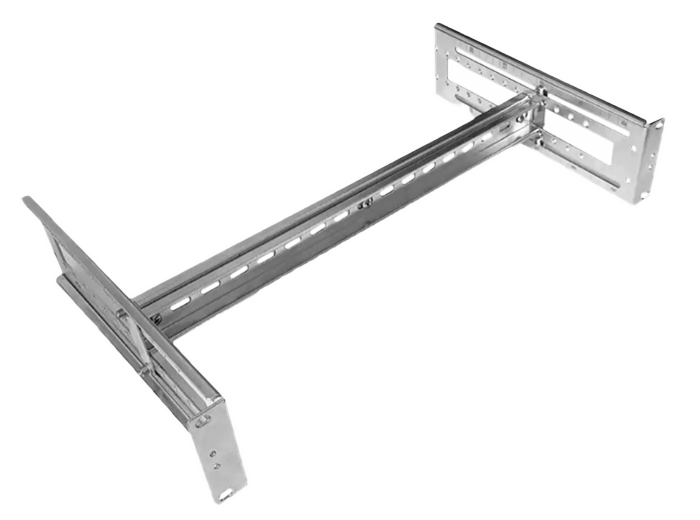

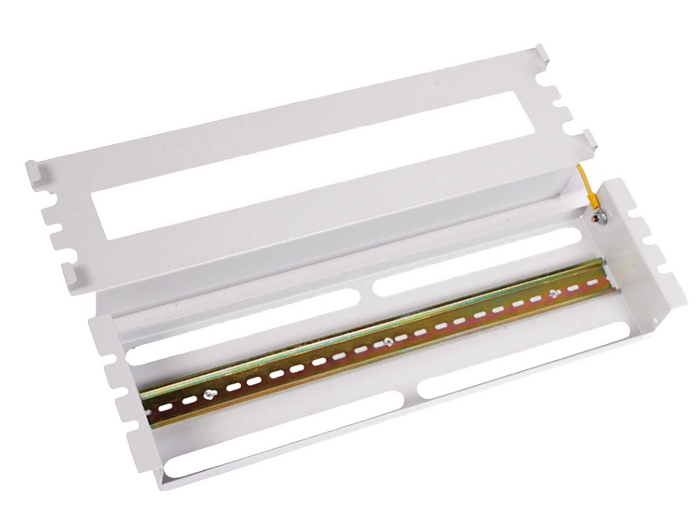

Панель 19’’ с DIN-рейкой в металлическом корпусе
панель 19’’ с DIN-рейкой
в металлическом корпусе
Панель 19’’ с DIN-рейкой
панель 19’’ с DIN-рейкой

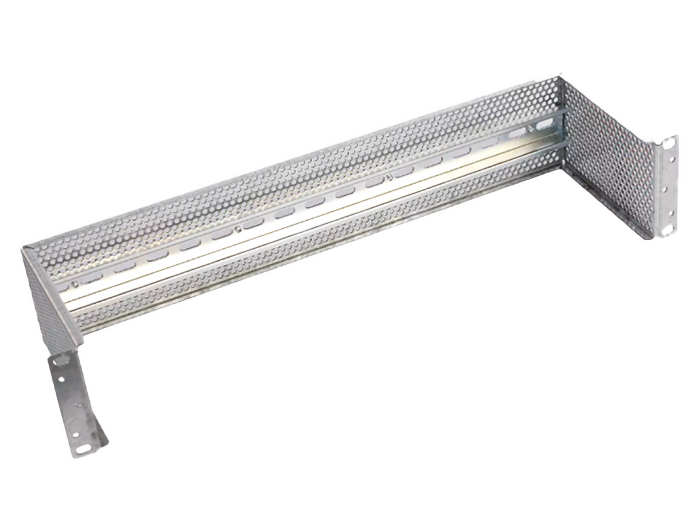

Панель 19’’ с DIN-рейкой, регулируемая по глубине
панель 19’’ с DIN-рейкой,
регулируемая по глубине

ФУНДАМЕНТ ДЛЯ ВСЕПОГОДНЫХ ШКАФОВ

Для установки шкафов линейки ШТВ на грунт рекомендовано применение фундамента. Он позволяет закрепить шкаф, придаёт жёсткость и прочность конструкции, предотвращает повреждение грунта в месте установки шкафа паводковыми и ливневыми водами, обеспечивает удобный подвод кабеля.

Примеры устройства типового фундамента и порядок выполнения работ:
