REM

сделано в Cоюзном государстве

ИНТЕЛЛЕКТУАЛЬНЫЕ БЛОКИ
РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И АВР

сделано в Cоюзном государстве

контроллер собственной разработки
широкий выбор модификаций под любые задачи
цифровой модуль MI измерения параметров электропитания на вводе с точностью до 1 %
модули AIOS измерения и управления каждой розеткой
подключение климатического оборудования REM
язык веб-интерфейса – русский/английский
выходной контроль качества каждого изделия

PDU REM-2MC ПОД ЛЮБЫЕ ЗАДАЧИ

с мониторингом электропитания
с мониторингом электропитания и управлением розетками
с автоматическим вводом резерва
горизонтальные и вертикальные
однофазные и трёхфазные

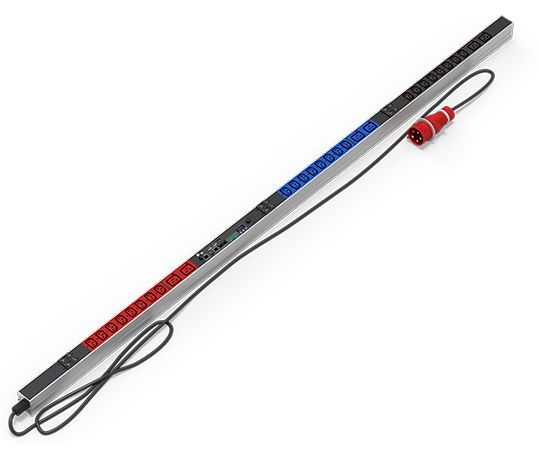

вертикальные PDU
с контроллером

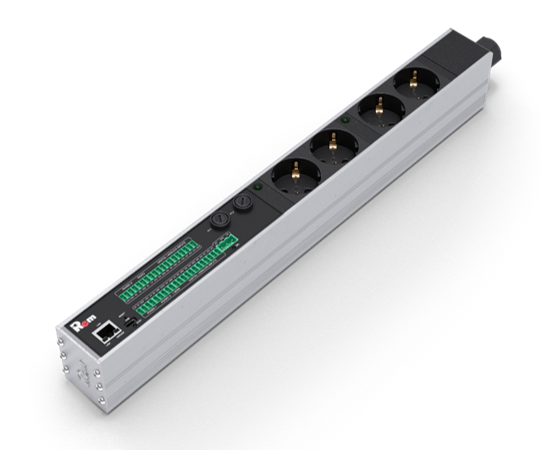

горизонтальные PDU
с контроллером

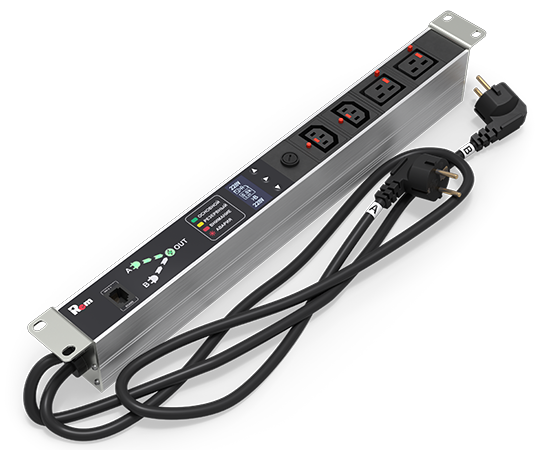

горизонтальные PDU
с АВР

НА ЧТО СПОСОБНЫ SMART PDU REM-2MC

удалённое управление розетками
мониторинг показателей электропитания
контроль микроклимата в шкафах
мониторинг устройств и датчиков
возможность организации СКУД с использованием цифровых ручек R-LOCK-CARD, HMI-дисплеев и датчиков доступа
гибкая логика – возможность создавать собственные алгоритмы и сценарии работы
интеграция с системами верхнего уровня
поддержка современных протоколов безопасности

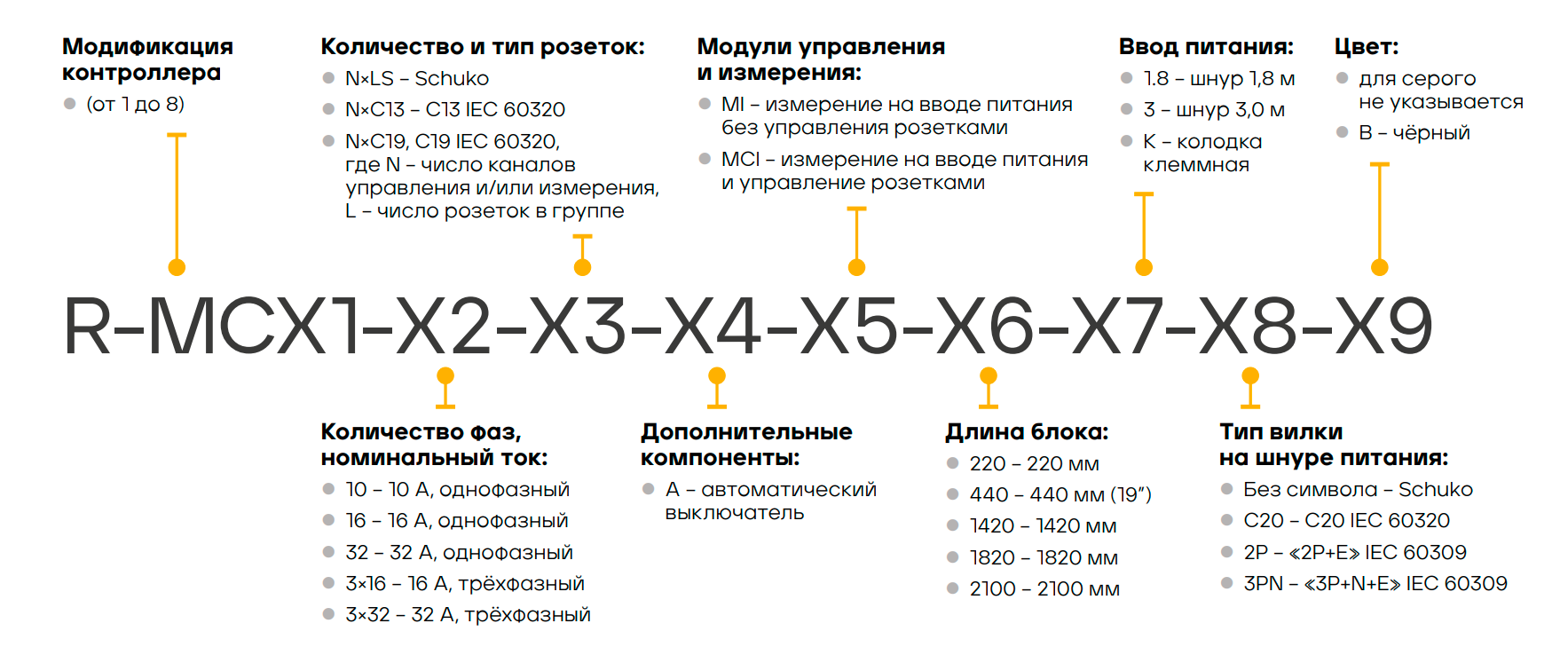

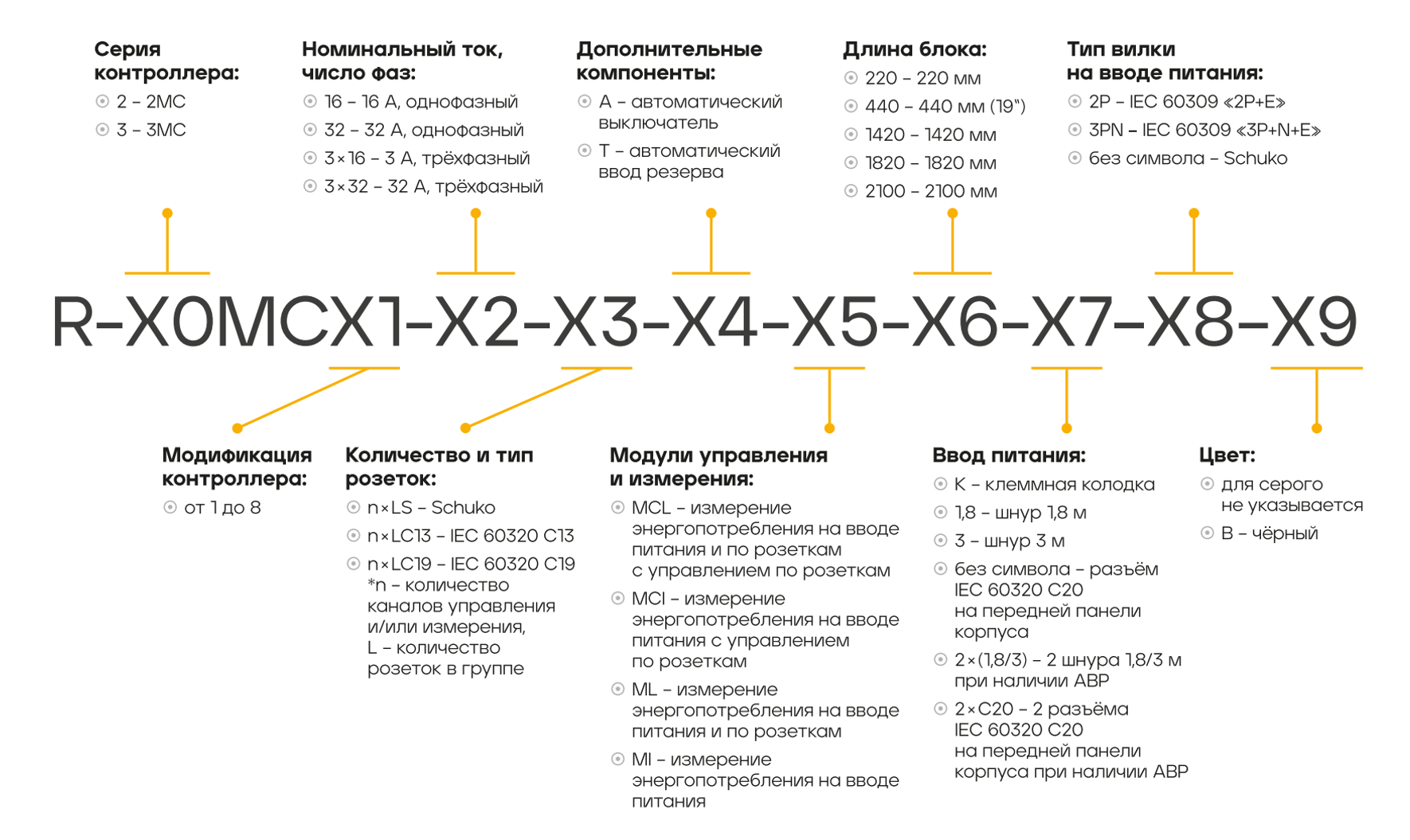

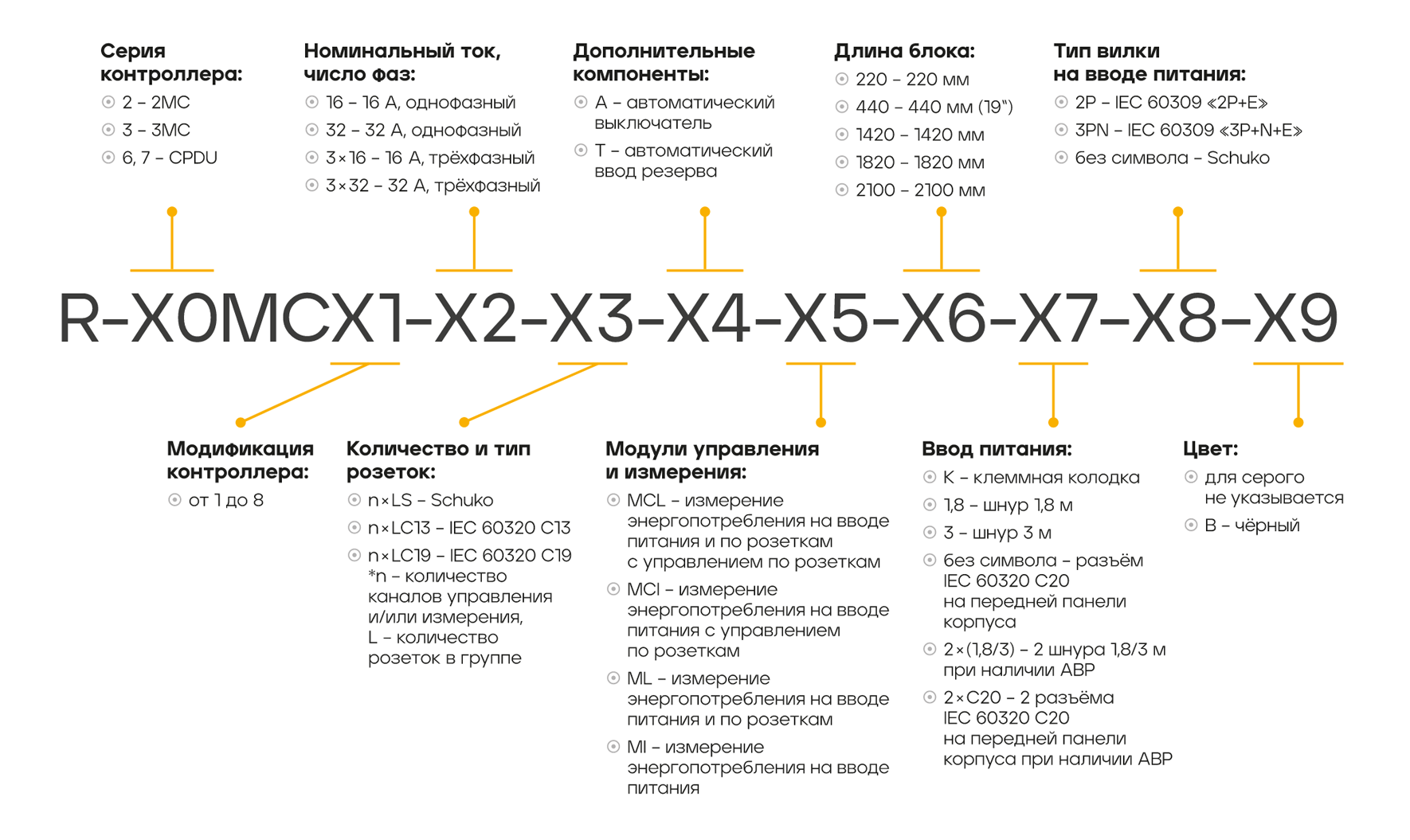

МОДИФИКАЦИИ ИНТЕЛЛЕКТУАЛЬНЫХ PDU REM

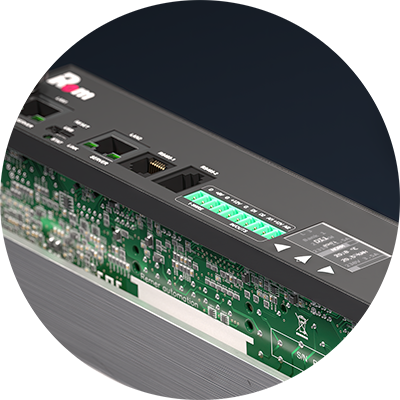

КОНТРОЛЛЕР R–2MC

надёжная компонентная база под управлением процессора Cortex–A7 MPCore с тактовой частотой 1100 МГц
программное обеспечение на ОС Linux обеспечивает гибкость в настройках и управлении
хранение копий ПО во встроенной flash–памяти исключает сбои во время обновления
аппаратная и программная защита от зависаний в работе контроллера

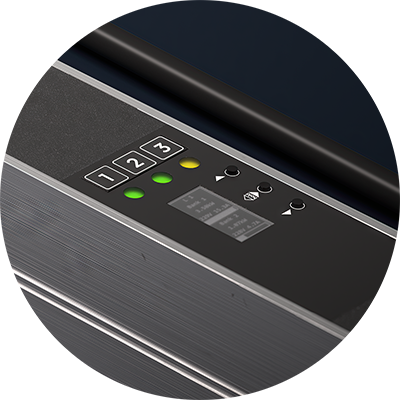

ИЗМЕРИТЕЛЬНЫЙ МОДУЛЬ MI

Модуль MI в режиме реального времени измеряет параметры электропитания по каждой фазе и контуру с точностью до 1 %. Задаваемые пользователем пороги срабатывания аварийных сигналов позволяют отслеживать возможную перегрузку контура и/или фазы. Яркий OLED–дисплей модуля отображает значения напряжения, силы тока и потребляемой мощности, состояние датчиков и внешних устройств, сетевые настройки.

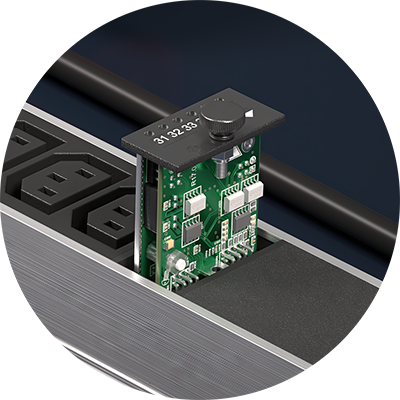

МОДУЛЬ ИЗМЕРЕНИЯ И УПРАВЛЕНИЯ AIOS

Модули AIOS (All In One Socket) поддерживают «горячую» замену, то есть замену управляющих блоков без отключения активного оборудования. Замена модулей осуществляется без применения инструмента. В зависимости от функций установленных съёмных модулей AIOS PDU различаются по модификациям:

ML – измерение по вводу и по каждой розетке
MCI – измерение по вводу с управлением каждой розеткой
MCL – измерение по вводу и каждой розетке с управлением каждой розеткой

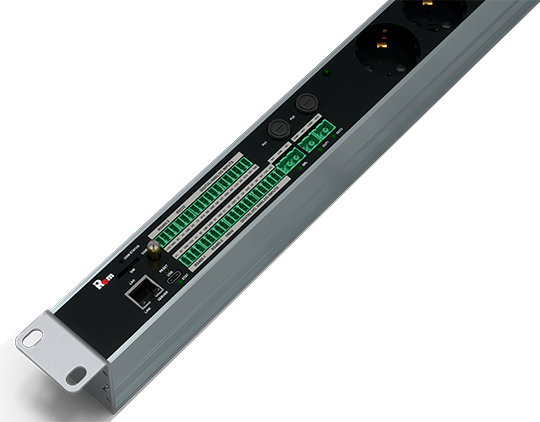

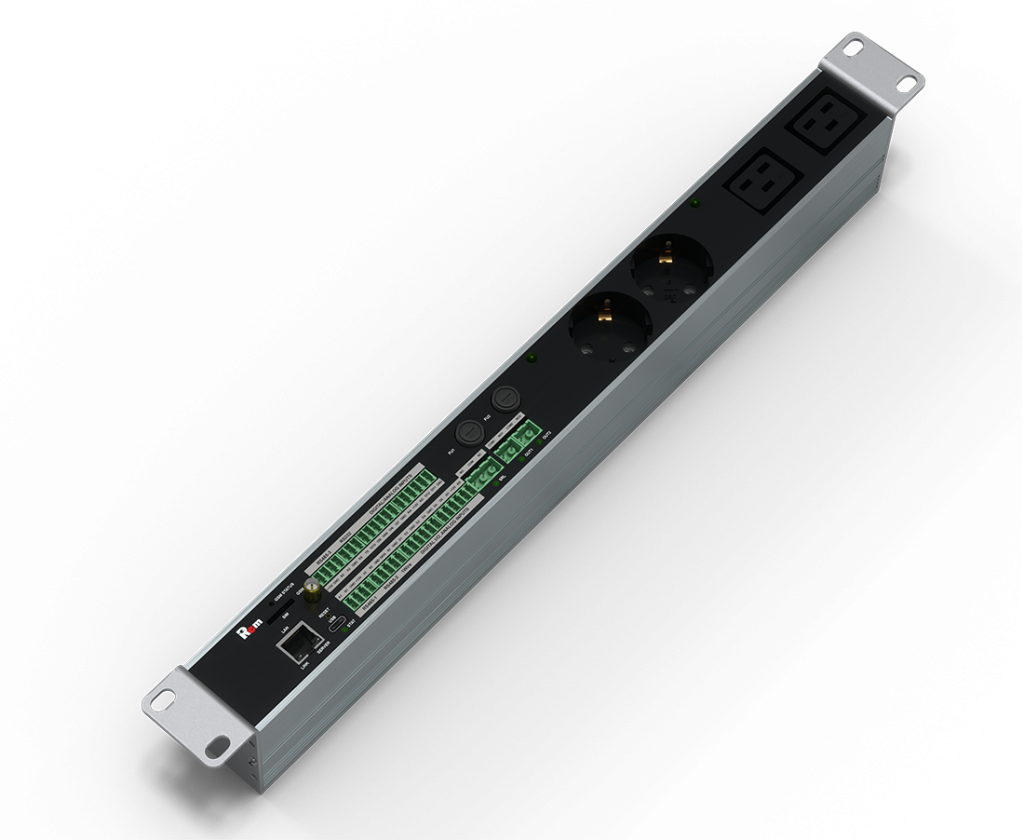

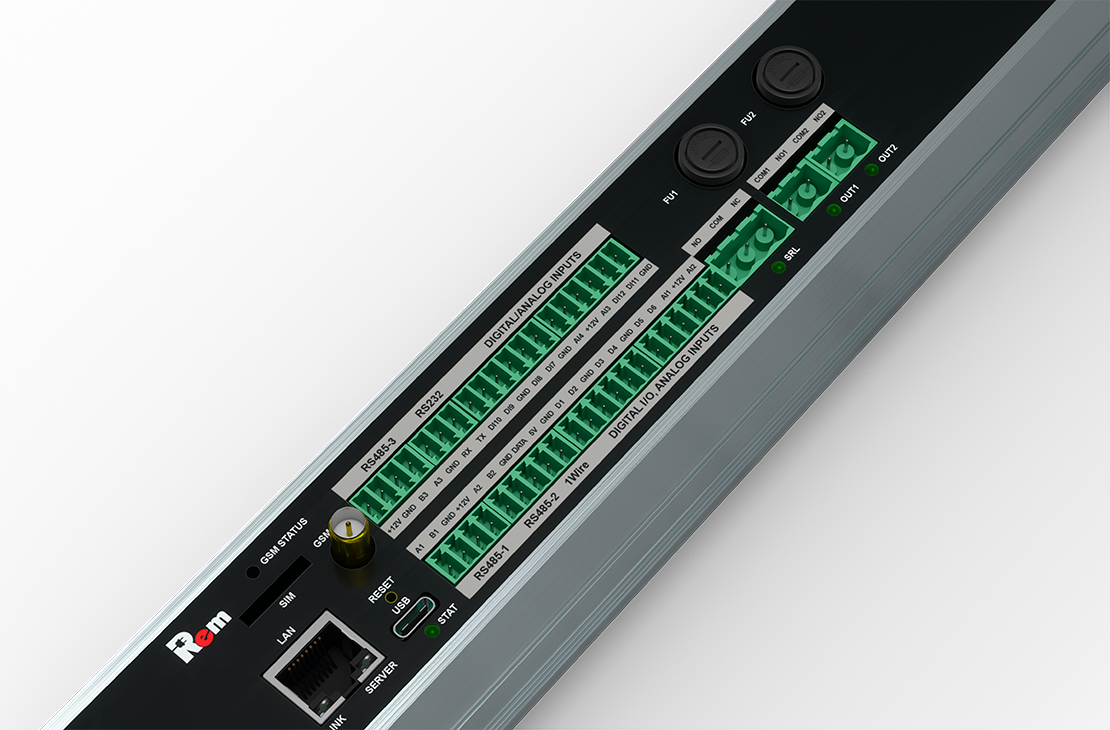

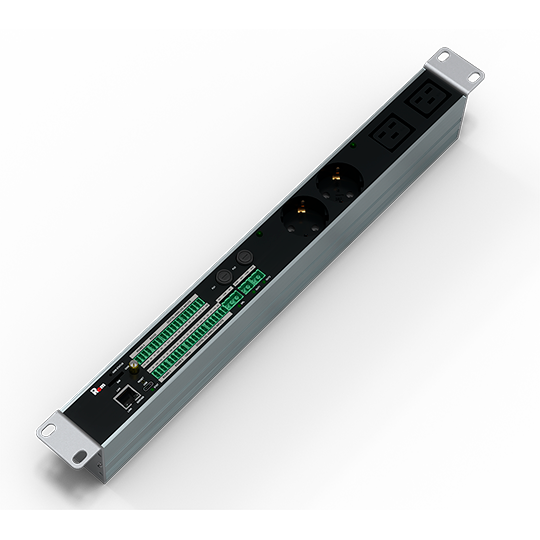

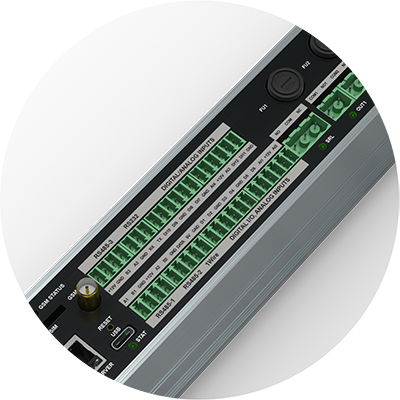

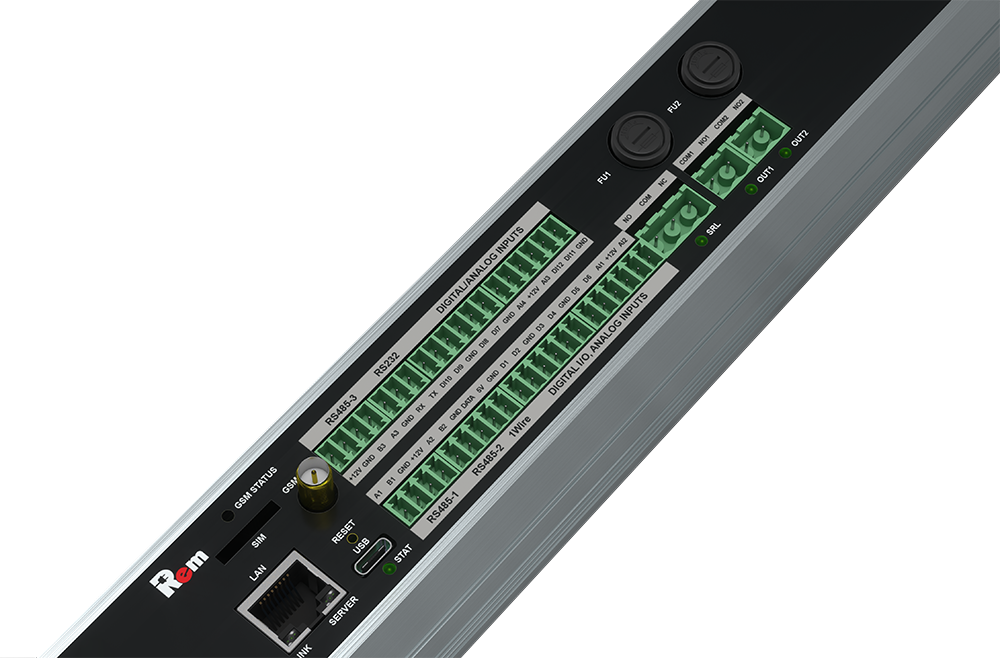

КОНТРОЛЛЕР R-2MC

12 ДИСКРЕТНЫХ ВХОДОВ
• счётчики воды, газа, электроэнергии с импульсным выходом
• инфракрасные датчики движения
• датчики протечки воды
• датчики температуры и влажности
• датчики открытия двери
• кнопки, тумблеры и контакты НО- и НЗ-типов

4 АНАЛОГОВЫХ ВХОДА
• датчики дыма
• датчики открытия дверей

3 ИНТЕРФЕЙСА RS-485, ИНТЕРФЕЙС RS-232
• кондиционеры
• устройства бесперебойного питания
• счётчики электроэнергии
• GSM-модемы
• HMI-дисплеи REM
• цифровые замки REM
• ленточные датчики протечки REM

ИНТЕРФЕЙС 1-WIRE
• датчики температуры

СИГНАЛЬНОЕ РЕЛЕ
• выход типа «сухой контакт»

ВСТРОЕННЫЙ ДАТЧИК УДАРА

ПОДДЕРЖКА ПРОТОКОЛОВ

• SNMPv1/v2c/v3
• HTTP/HTTPs
• ARP
• TLS
• SSHv2

• IPv4/IPv6
• TFTP
• RADIUS
• NTP
• SMTP/SMTPs

• ICMP/ICMPv6
• TCP
• UDP
• NDP
• Syslog

• DNS
• DHCP-клиент
• Whatchdog
• RADIUS
• Modbus TCP/RTU

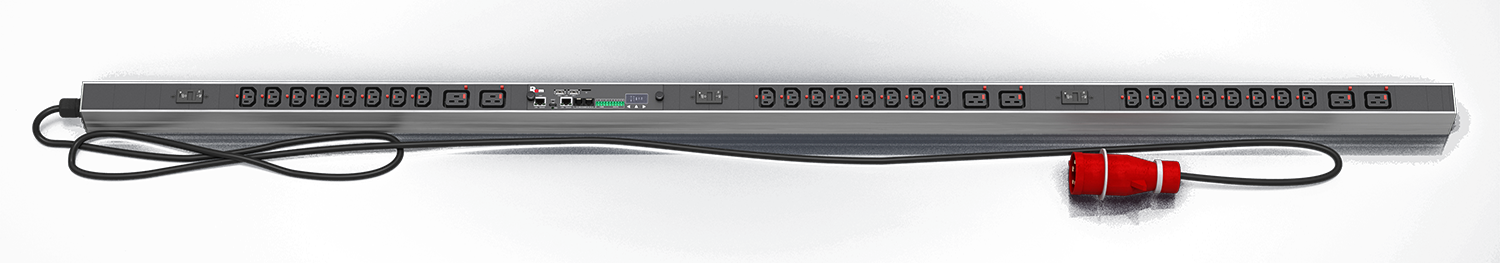

PDU REM-3MC ДЛЯ ЦОД

Комплектация PDU под заказ
индивидуально с любыми функциями, количеством и типами розеточных выходов в соответствии с потребностями заказчика

Сетевые интерфейсы: 2×LAN

Дополнительные возможности:
• учёт электроэнергии
• OLED–дисплей 1,3”
• резервное питание от соседнего PDU (технология ComPWR)

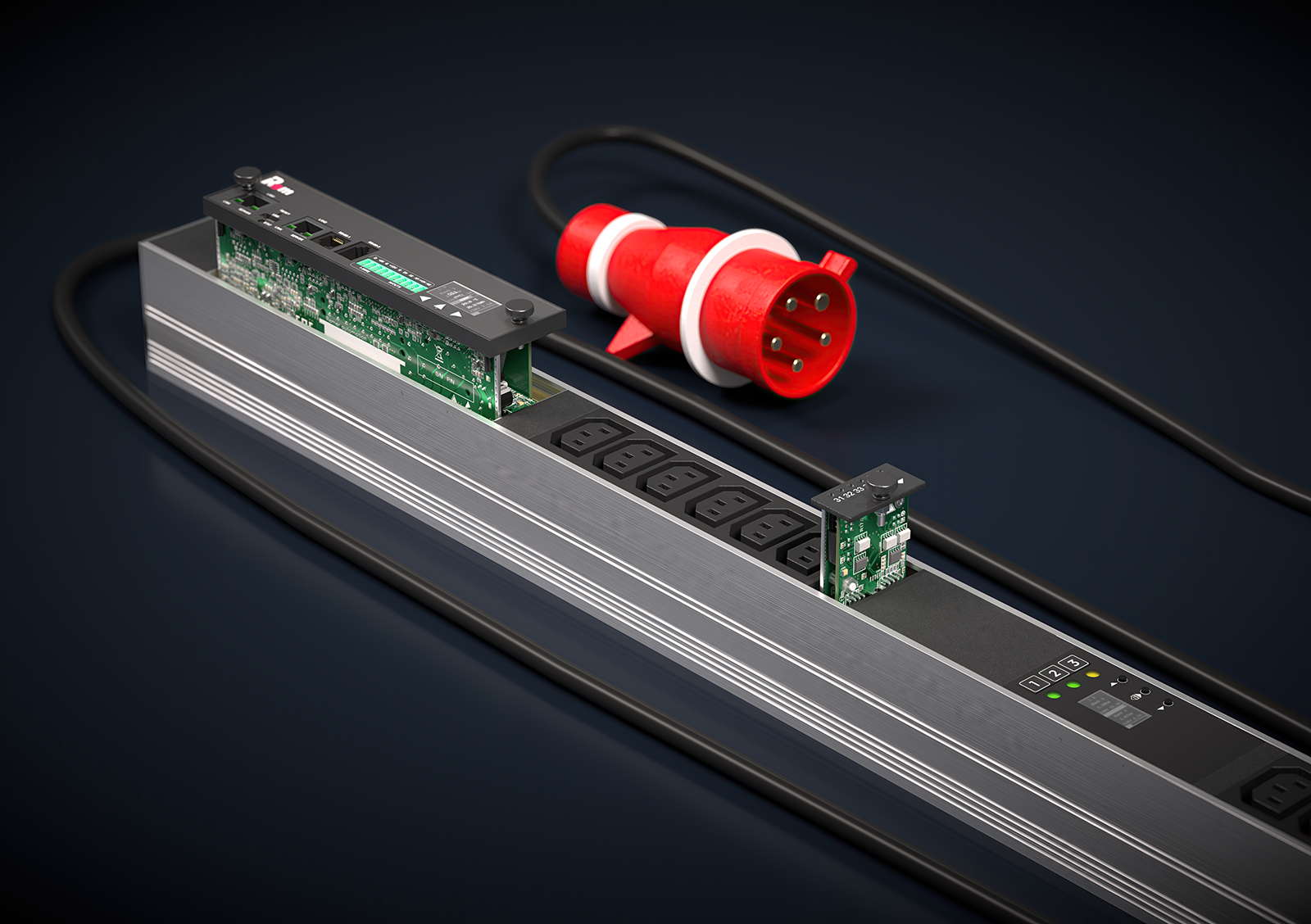

PDU REM-3MC

Быстросъёмная конструкция контроллера
позволяет производить его «горячую» замену без отключения питания

Расположение контроллера
в центральной части PDU для удобства доступа и обслуживания

Низкопрофильные магнитогидравлические автоматические выключатели
с защитой от случайного нажатия –надёжное и компактное решение для защиты электрических цепей

Честная горячая замена:
все активные компоненты находятся в заменяемом модуле

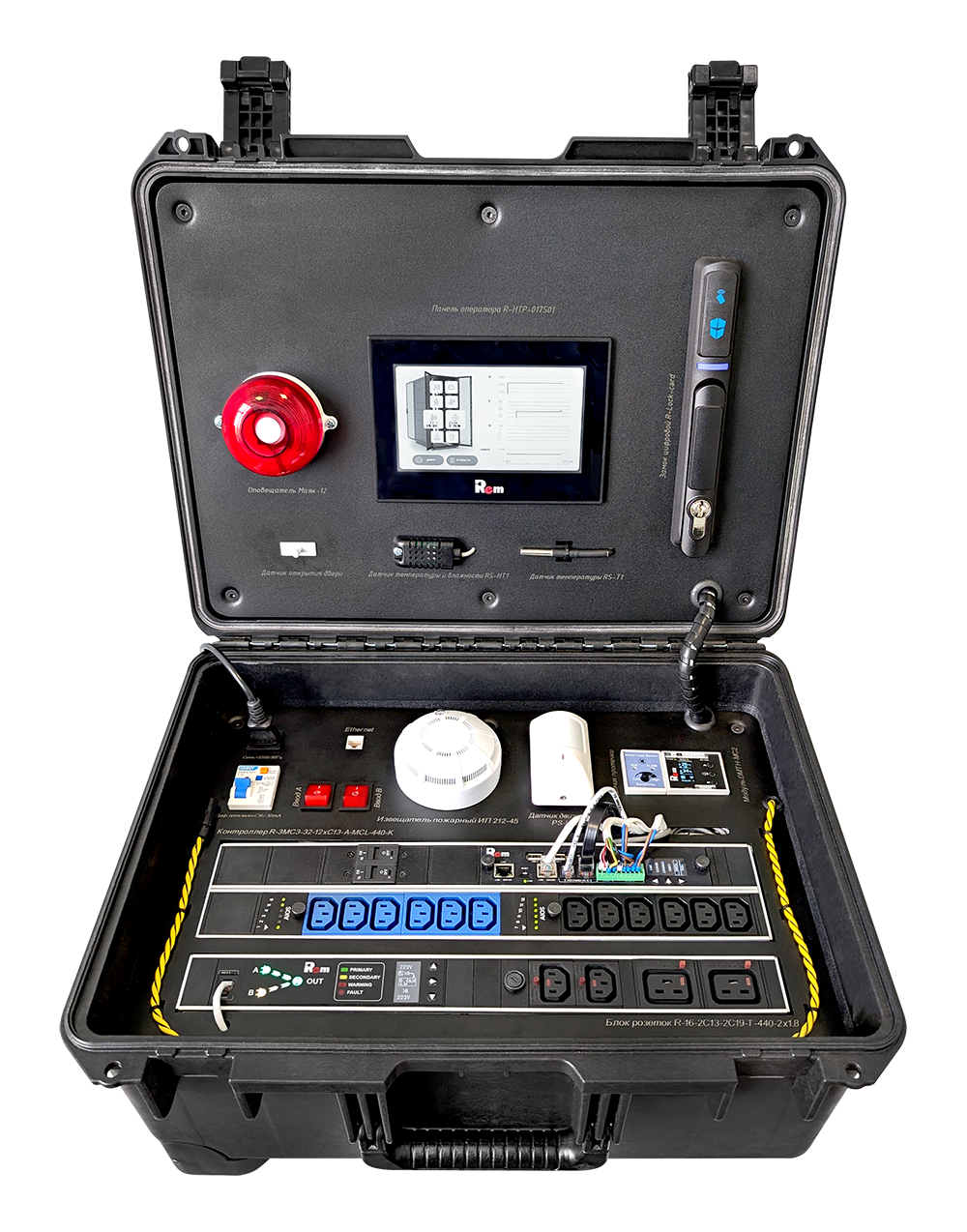

ДЕМОНСТРАЦИОННЫЙ ЧЕМОДАН

с контроллером, АВР, модулями MI и AIOS и аксессуарами

СОСТАВ ДЕМОЧЕМОДАНА

SMART PDU с мониторингом, измерением/управлением
блок розеток с АВР
HMI-дисплей 7”
замок цифровой R-LOCK-CARD
модуль управления микроклиматом цифровой
датчик температуры
датчик влажности и температуры цифровой
комплект датчиков открытия двери
пожарный дымовой извещатель
охранно-пожарный оповещатель
модуль обнаружения протечки ленточный
датчик движения проводной
маршрутизатор

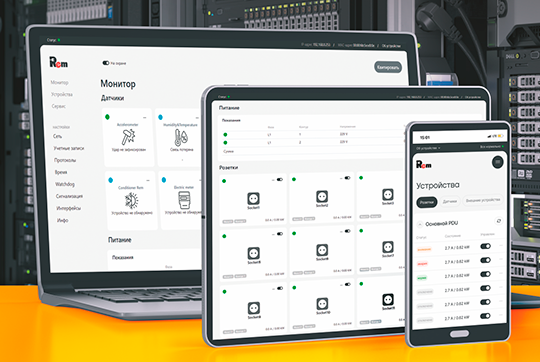

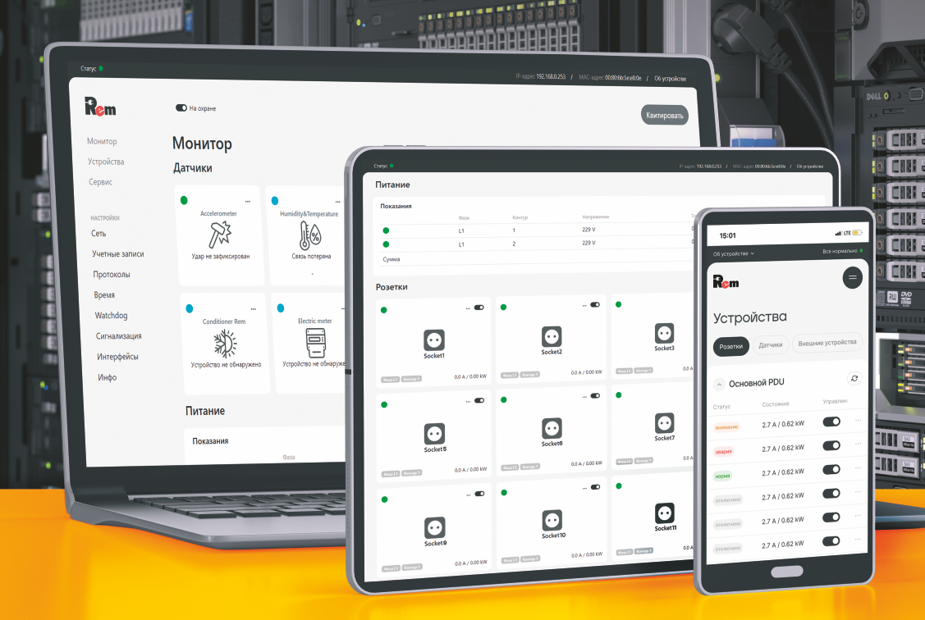

ВЕБ–ИНТЕРФЕЙС

Контроллер оснащён современным адаптивным веб–интерфейсом для комфортного использования на любых устройствах – от смартфонов до мониторов с высоким разрешением. Интуитивно понятный интерфейс с интерактивными иконками позволяет быстро и легко контролировать состояние датчиков и управлять оборудованием. Языки интерфейса: русский, английский.

ИНТЕГРАЦИЯ С СИСТЕМАМИ ВЕРХНЕГО УРОВНЯ

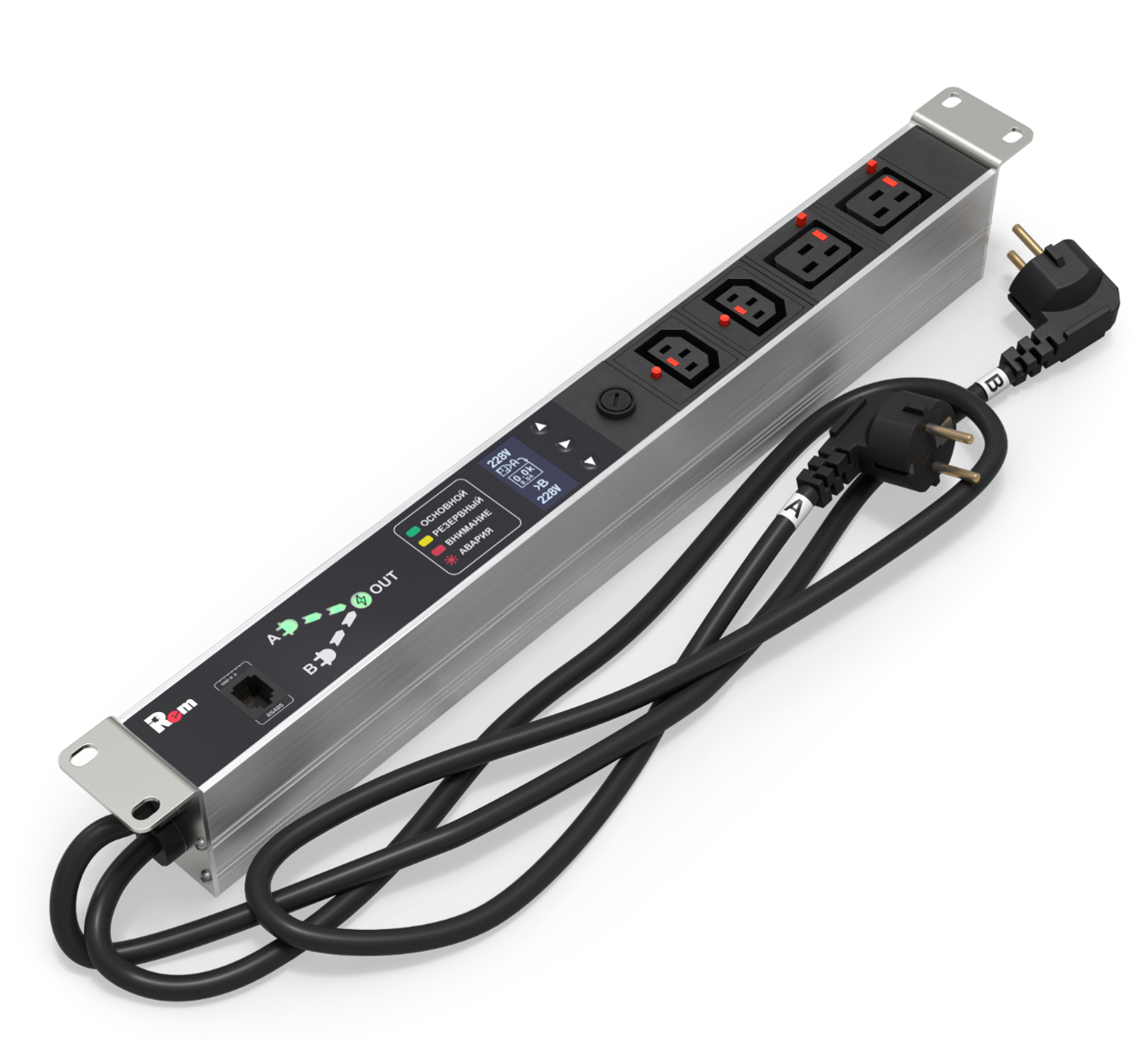

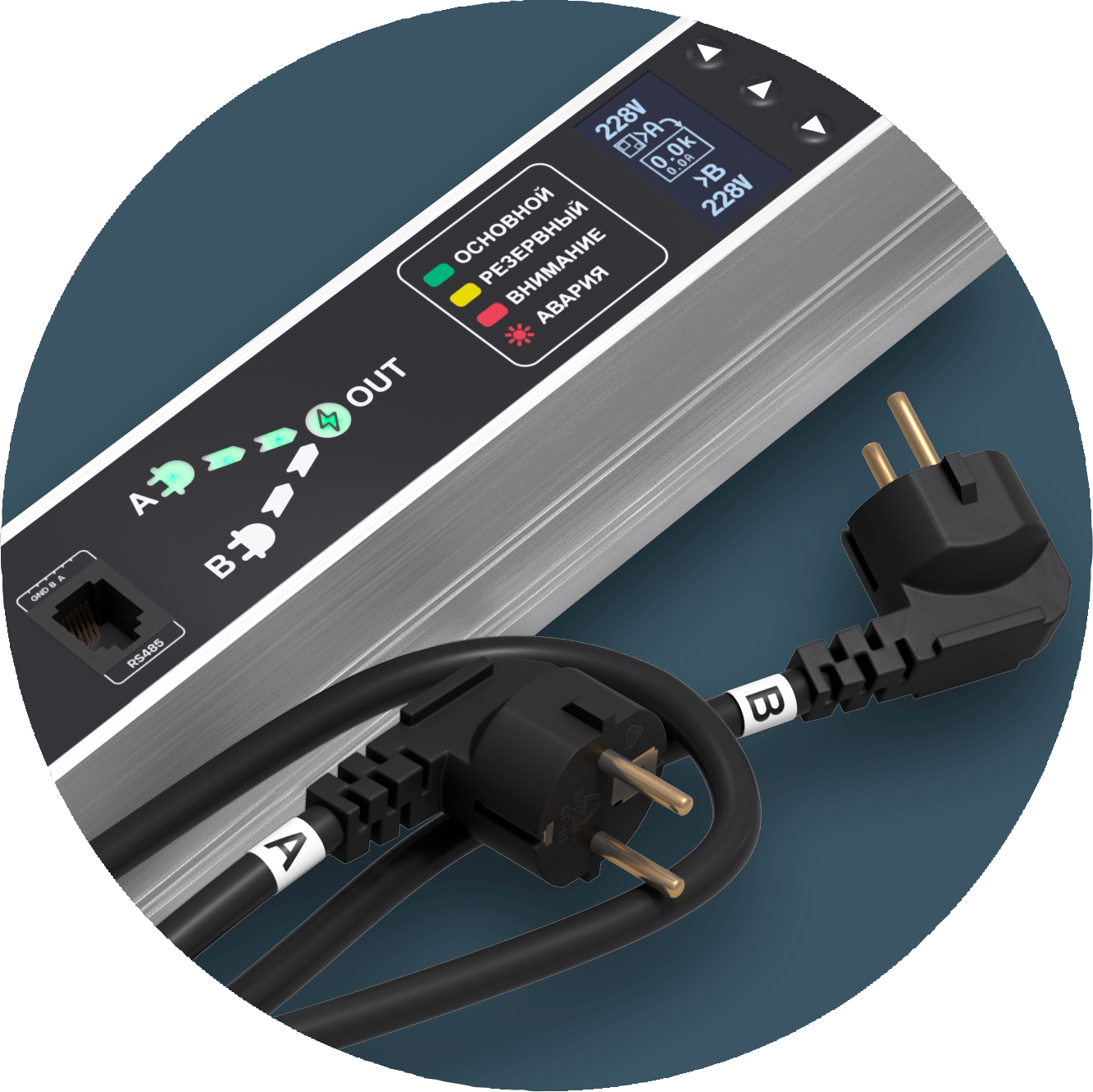

АВР ДЛЯ ТЕЛЕКОМ. ШКАФОВ

с управлением по RS-485/Modbus
без сетевого мониторинга

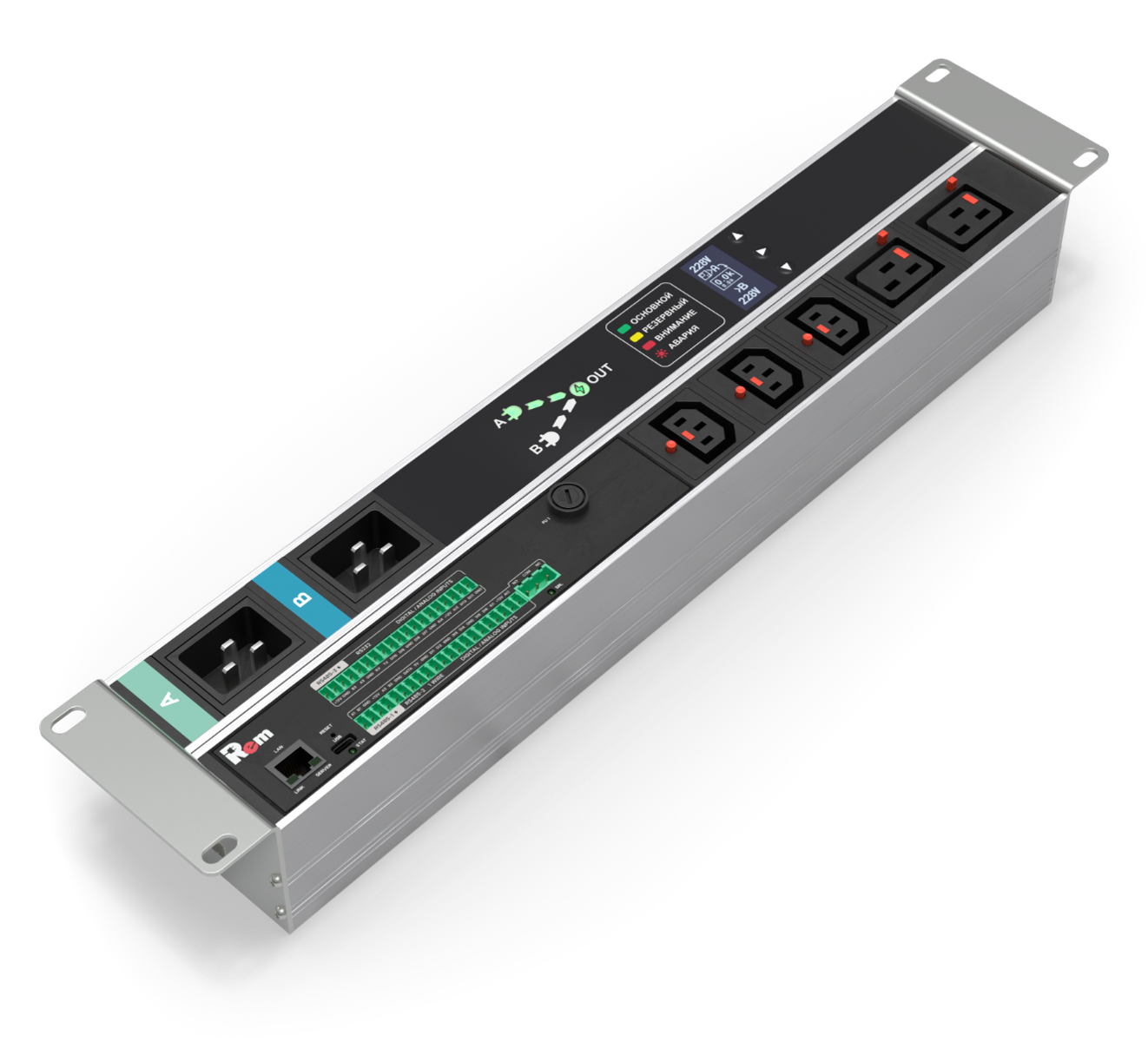

АВР ДЛЯ ЦОД

с сетевым портом, поддерживающим
сетевой мониторинг (SNMP, syslog и пр.)

модель оптимальна для построения СКУД в ЦОД

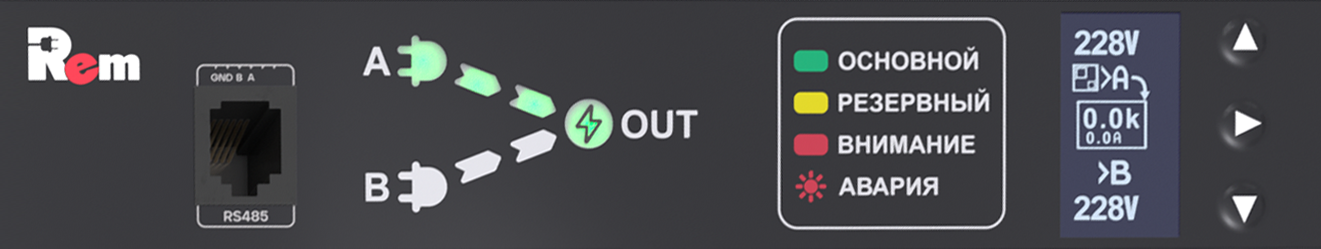

ЛИЦЕВАЯ ПАНЕЛЬ АВР

порт RS-485 для подключения АВР к контроллеру PDU REM
мнемосхема отражает текущее состояние электропитания по основному или резервному вводу
OLED-дисплей отображает параметры электропитания
физические кнопки для управления настройками

УНИВЕРСАЛЬНОСТЬ PDU REM

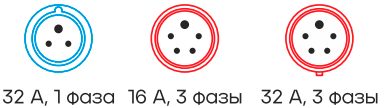

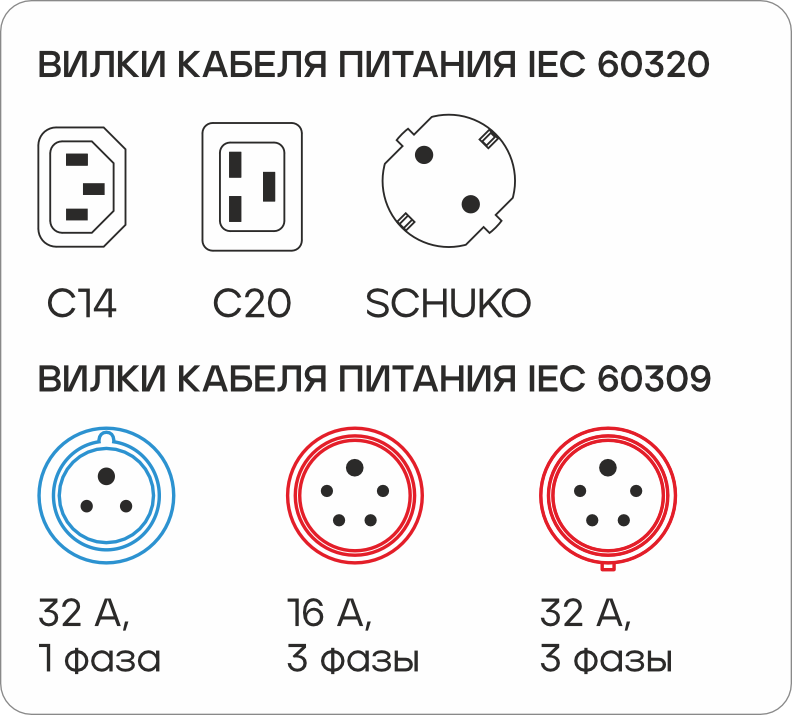

ПОДКЛЮЧЕНИЕ

клеммная колодка
кабель 1,8 м
кабель 3 м

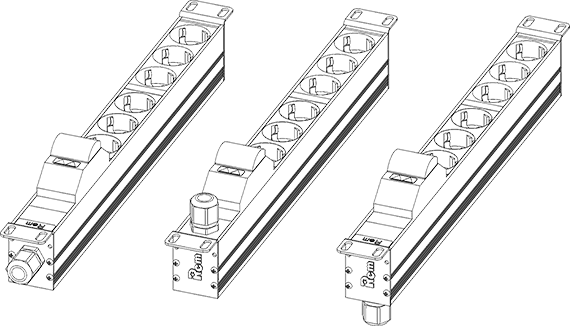

ВВОД КАБЕЛЯ ПИТАНИЯ

для горизонтальных PDU – с торцевой, фронтальной и задней сторон
для вертикальных PDU – с торцевой и фронтальной сторон

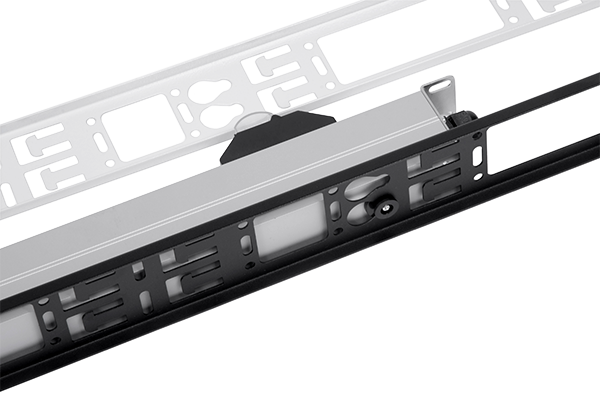

МОНТАЖ В ШКАФ

на юнитовые направляющие
на вертикальный органайзер

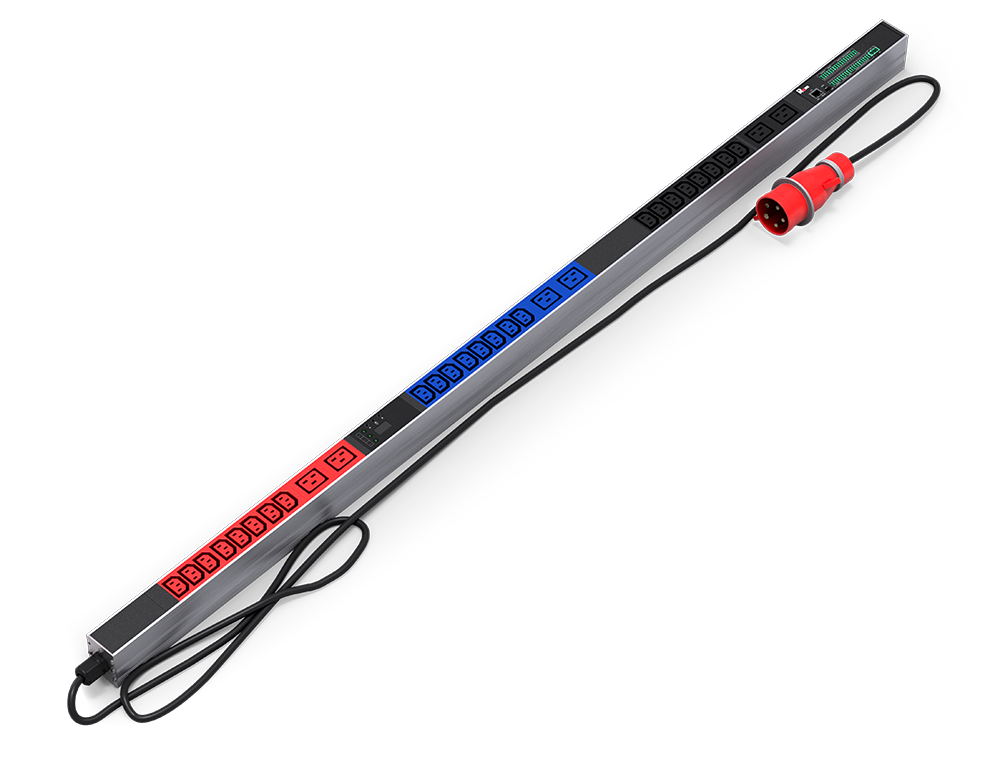

ЦВЕТОВАЯ МАРКИРОВКА РОЗЕТОК

по контурам
по фазам

ДОРАБОТКА PDU ПО ТРЕБОВАНИЯМ ЗАКАЗЧИКА

розетки требуемых типов и цветов
объединение розеток в группы
высокотемпературное исполнение для работы при 60 °С с кабелями увеличенного сечения
различные варианты крепления и вывода кабелей
автоматические выключатели требуемого типа и номинала
изготовление корпуса из алюминиевого профиля или листовой стали
маркировка разъёмов (лазерная, шелкографией)
покраска корпусов в требуемый цвет

ДОРАБОТКА ПО ТРЕБОВАНИЯМ ЗАКАЗЧИКА

доработка встроенного ПО: поддержка требуемых протоколов, интеграция внешних устройств, дополнительная логика работы
дополнительные испытания в собственных лабораториях и внешних независимых испытательных центрах, сертификация
интеграция с уже установленными системами СКУД верхнего уровня
разработка визуальных интерфейсов для HMI-дисплеев

ПРОЕКТИРОВАНИЕ СИСТЕМ КОНТРОЛЯ И УПРАВЛЕНИЯ ДОСТУПОМ (СКУД) И СИСТЕМ МОНИТОРИНГА КЛИМАТА ДЛЯ ЦОД

разработка проектов на оборудовании REM и ЦМО (АВР, PDU, электронные замки, HMI-дисплеи и датчики)
библиотека типовых проектов
решения для мониторинга: одной стойки, группы стоек, холодного коридора
СКУД с двухфакторной аутентификацией

МОНТАЖ И ПУСКОНАЛАДКА СИСТЕМ СКУД И МОНИТОРИНГА КЛИМАТА В ДЕЙСТВУЮЩИХ ЦОД НА УЖЕ УСТАНОВЛЕННЫЕ ШКАФЫ

монтаж умных замков R–LOCK–CARD
монтаж датчиков температуры и влажности
монтаж датчиков открытия дверей и стенок
кабельная разводка и маркировка согласно проекту
реализация СКУД с двухфакторной аутентификацией
настройка и проверка оборудования, сдача–приемка работ по детальным чек–листам собственной разработки и/или ПМИ заказчика
стандартная гарантия на системы – 2 года
увеличенная гарантия и сервисное обслуживание

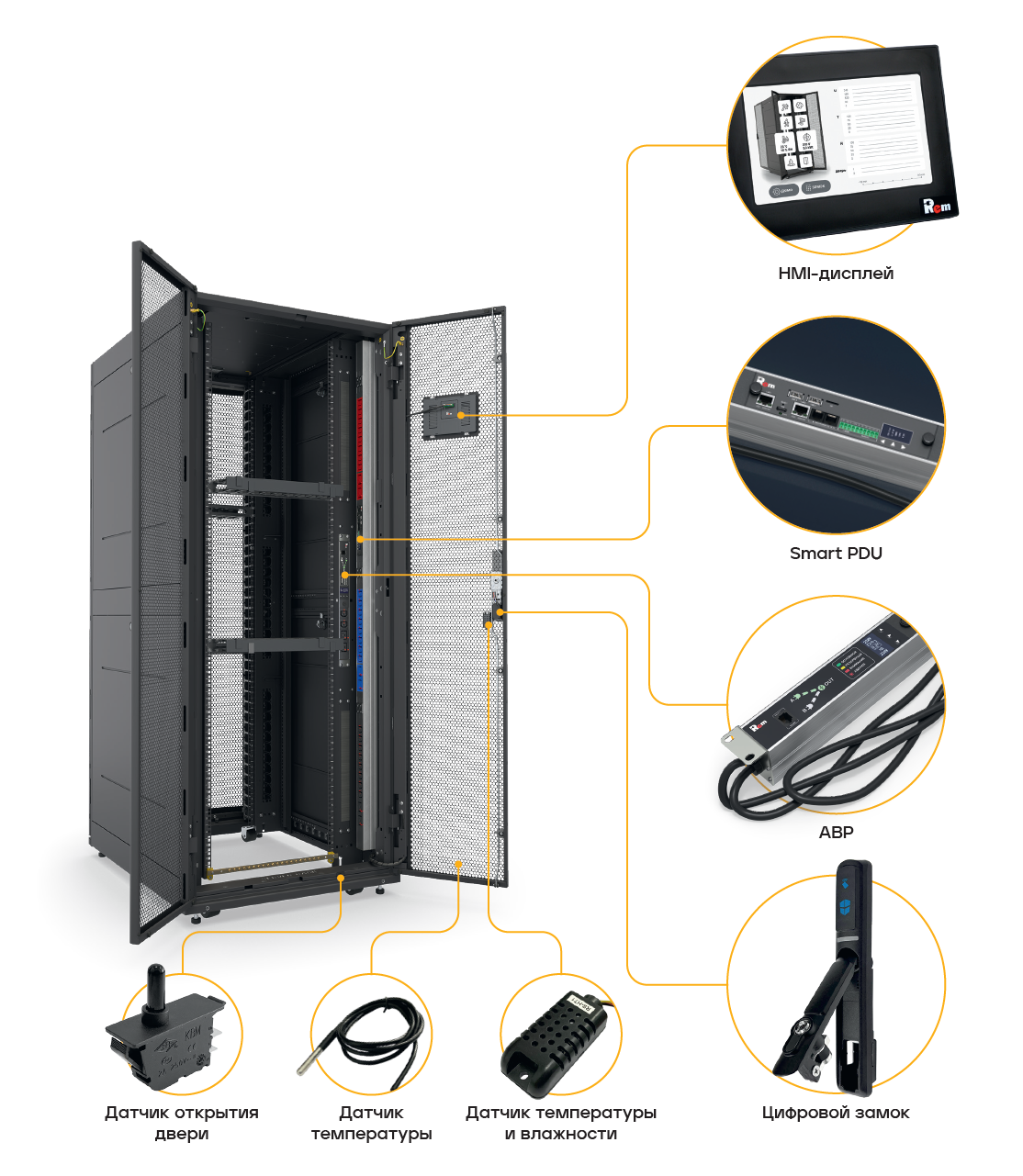

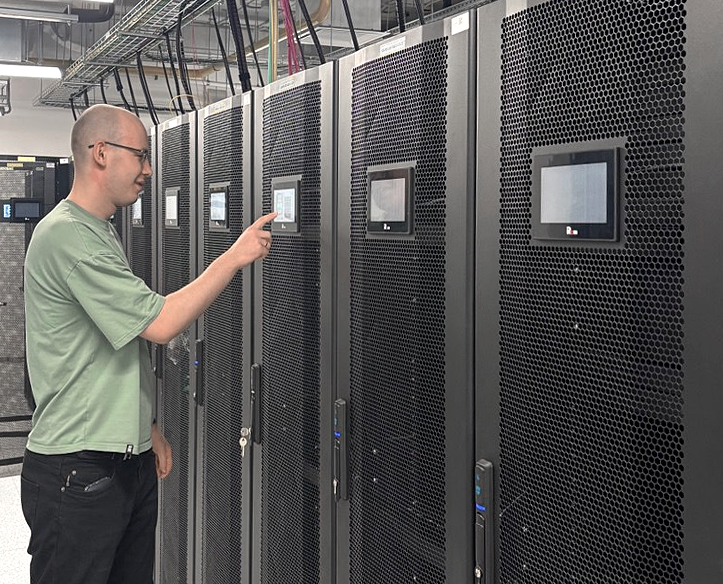

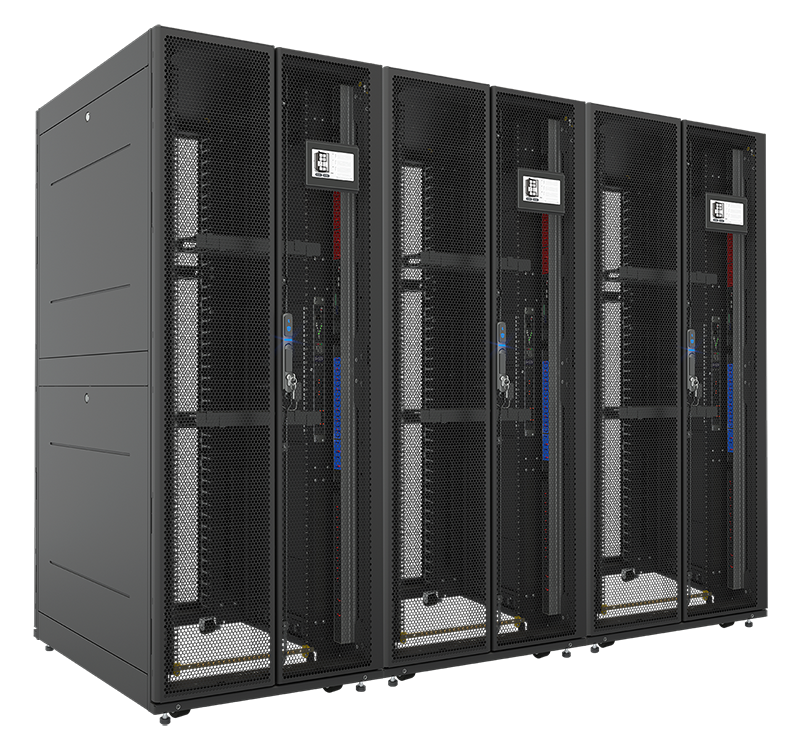

УКОМПЛЕКТОВАННОЕ СЕРВЕРНОЕ РЕШЕНИЕ

на основе серверных шкафов ШТК-СП и SMART PDU REM

готовое решение для ЦОД с монтажом оборудования в заводских условиях
подбор оптимальной комплектации и её дополнение по запросу
уникальные юнитовые направляющие с тремя окнами для монтажа 1-юнитового оборудования
базовый набор аксессуаров для организации мини-СКУД уже в комплекте

АКСЕССУАРЫ REM ДЛЯ СЕРВЕРНЫХ ШКАФОВ СЕРИЙ ШТК-М И ШТК-СП

HMI-дисплей 7”

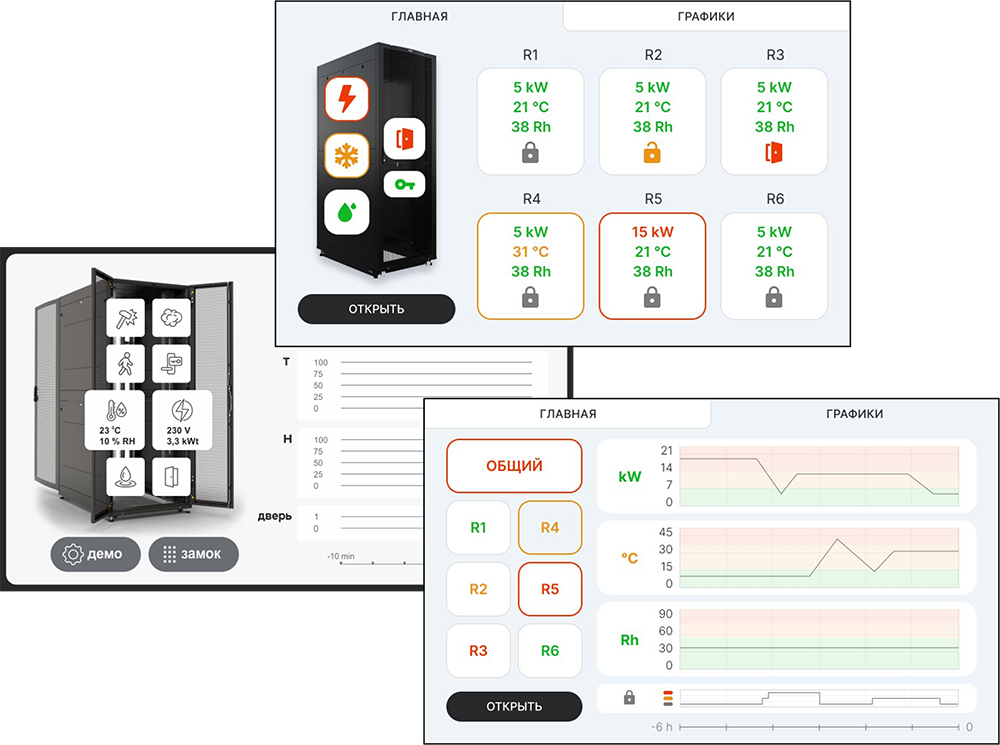

Предназначен для подключения к PDU REM-MC по протоколу Modbus. Предварительно настроенный интерфейс содержит показания датчиков, кодовую панель для открытия цифровых замков серии REM-LOCK, графики изменения напряжения, мощности и температуры. Возможна индивидуальная настройка интерфейса по требованию заказчика.

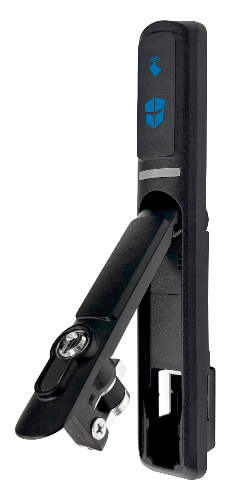

Замок цифровой R-LOCK-CARD

Предназначен для управления доступом к серверному оборудованию в шкафах серий ШТК-М и ШТК-СП. Позволяет реализовать различные способы доступа: с помощью механического ключа, смарт-карты, через веб-интерфейс контроллера REM или HMI-дисплей.

Модуль ленточной системы обнаружения протечки R-WL-xS

Устанавливается на DIN-рейку. Подключается к PDU REM-MC по протоколу Modbus, либо через релейный выход. Обнаружение протечки осуществляется с использованием кабеля длиной до 500 м.

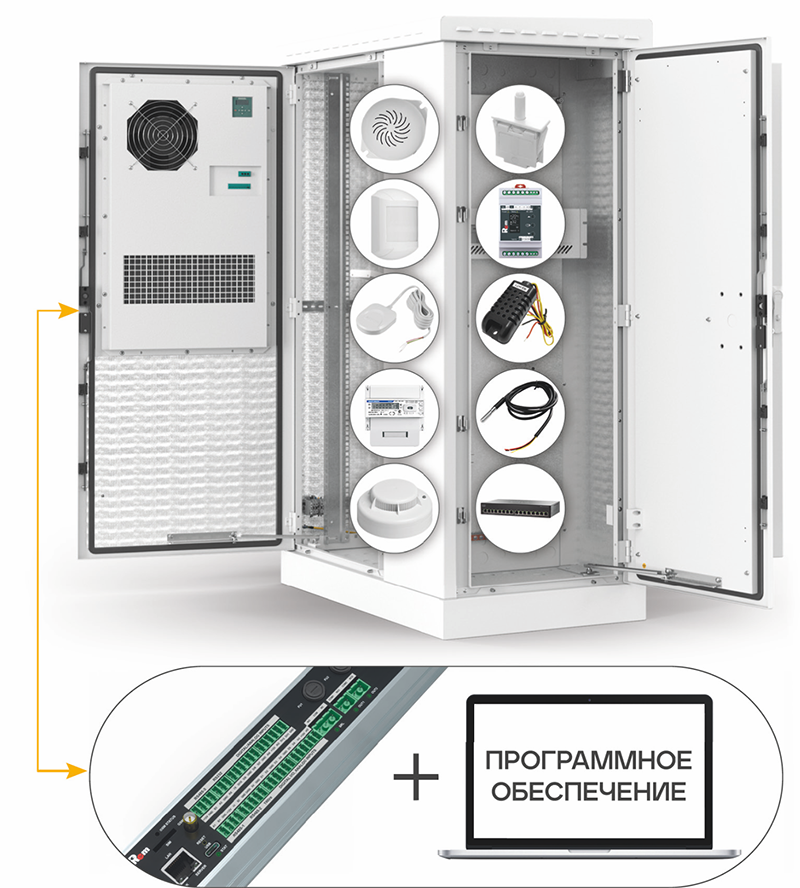

ВСЕПОГОДНОЕ УЛИЧНОЕ РЕШЕНИЕ

с системой климат-контроля, удалённого мониторинга и управления электропитанием на основе всепогодных шкафов ШТВ и SMART PDU REM

удалённое управление питанием нагрузок
настройка параметров кондиционирования
настройка и отслеживание состояния датчиков и подключённых устройств
управление охранной системой шкафа
отслеживание параметров подключённых датчиков
загрузка настроек
получение и сохранение логов
обновление программного обеспечения контроллера

КЛИМАТИЧЕСКОЕ ОБОРУДОВАНИЕ REM ДЛЯ ВСЕПОГОДНЫХ ШКАФОВ

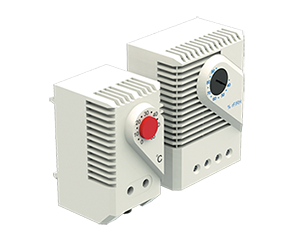

термостаты и гигростаты

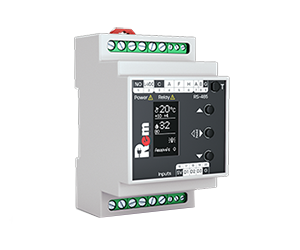

цифровые модули управления микроклиматом

кондиционеры

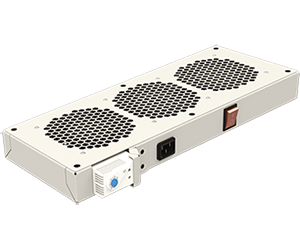

вентиляторные модули

полупроводниковые

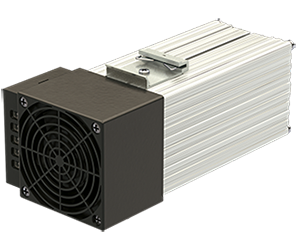

нагреватели

Буклет в формате pdf
Блоки распределения питания REM

Документация и ПО для REM-xMC

Руководство по эксплуатации R-2MCх, R-3MCх, R-4MCх

Руководство по эксплуатации СКУД

Паспорт

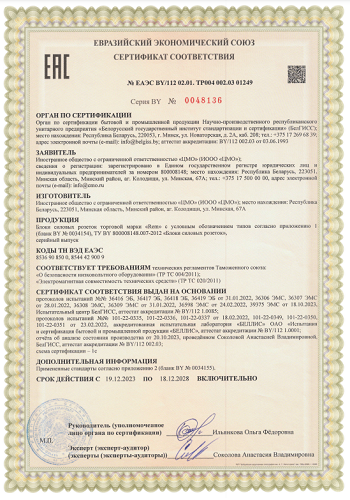

Сертификат
Программное обеспечение (ПО)

Firmware Version 1.8.6
Дата выпуска: 14.02.2025
Размер: 31 312 896 байт
Контрольная сумма MD5: abeef5315fe5b8061352acae2818759a
Release notes
Программное обеспечение (ПО) версия 1.8.6
Firmware Version 1.7.1
Дата выпуска: 24.12.2024
Размер: 29 003 776 байт
Контрольная сумма MD5: 0ad3d49df8efea084501c9dea28d5b39
Release notes
Программное обеспечение (ПО) версия 1.7.1
Firmware Version 1.6.0
Дата выпуска: 13.09.2024
Размер: 28 106 752 байт
Контрольная сумма MD5: 0fe54a13e1f8cc2d4b2be431e0eb5428
Программное обеспечение (ПО) версия 1.6.0
Шаблон для Zabbix

Шаблон для Zabbix
MIB-файл

С описанием доступных полей SNMP можно ознакомиться в MIB-файле.
