проектные решения


УКОМПЛЕКТОВАННЫЕ
СЕРВЕРНЫЕ ШКАФЫ ДЛЯ ЦОД

МАКСИМАЛЬНАЯ НАДЁЖНОСТЬ

все компоненты идеально совместимы

ЕДИНАЯ ТОЧКА ОТВЕТСТВЕННОСТИ

единый производитель комплекта оборудования

ПРОГНОЗИРУЕМОСТЬ БЮДЖЕТА

полная стоимость решения на старте

НАИВЫСШАЯ ОТКАЗОУСТОЙЧИВОСТЬ

монтаж оборудования в заводских условиях

  • минимальный срок между приёмкой укомплектованных шкафов и запуском в эксплуатацию

  • подбор оптимальной комплектации и её дополнение по запросу

  • качественные комплектующие и широкий выбор аксессуаров

  • базовый набор аксессуаров для организации мини-СКУД уже в комплекте

  • уникальные юнитовые направляющие с тремя окнами для монтажа 1-юнитового оборудования

  • система управления электропитанием и удалённого мониторинга с функцией АВР

  • расширенная гарантия 2 года от производителя

Серверный шкаф
Лого ЕАЭС

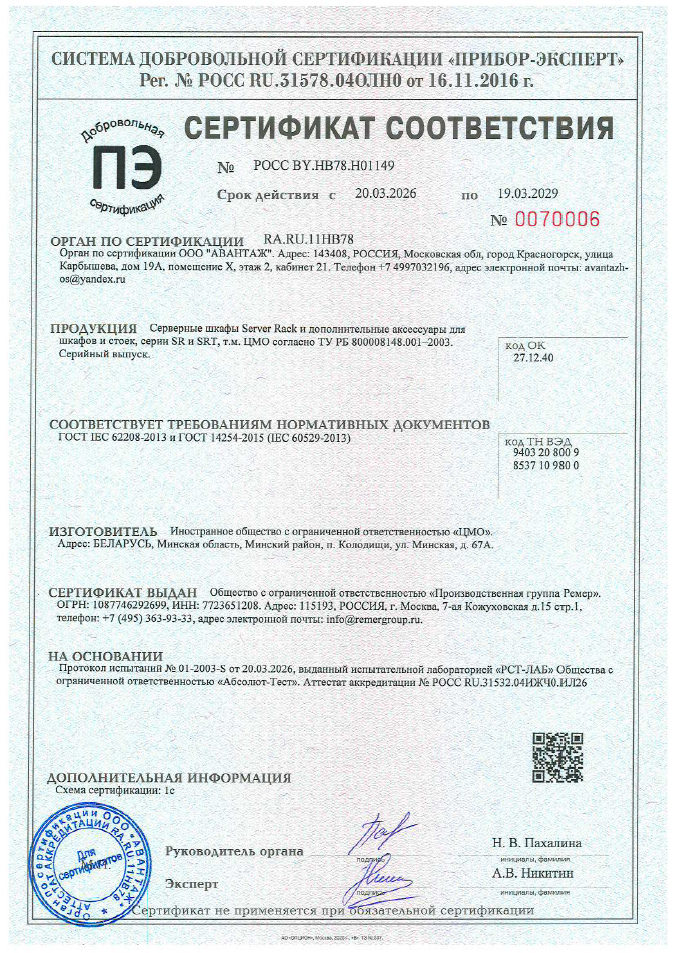

шкаф включён в реестр промышленных товаров ЕАЭС

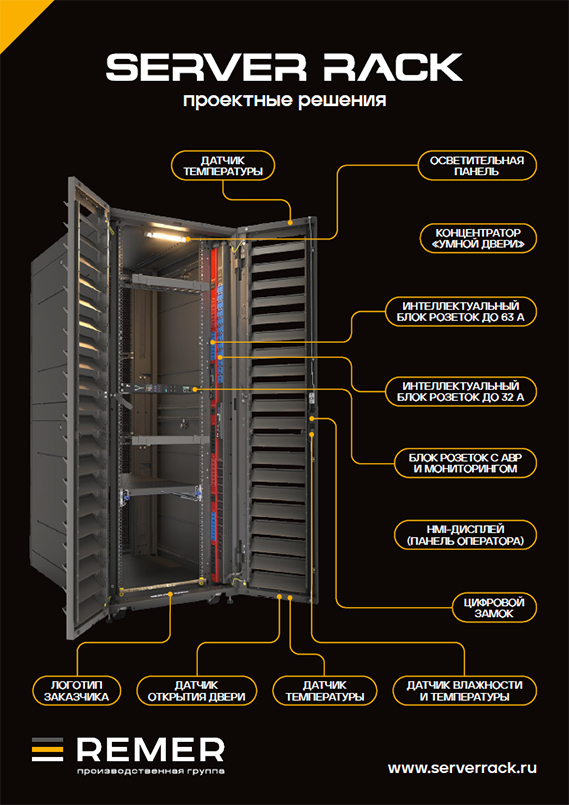

СЕРИЯ SERVER RACK ВКЛЮЧАЕТ:

УНИКАЛЬНЫЙ ШКАФ
инновационный конструктив с набором решений для комфортной прокладки СКС и оптимизации воздушных потоков

УПРАВЛЕНИЕ «УМНОЙ ДВЕРЬЮ»
DoorHub – устройство для подключения оборудования и датчиков к контроллеру и индикации основных состояний шкафа

ЭЛЕКТРОПИТАНИЕ
система распределения электропитания с функциями измерения, управления и автоматического ввода резерва

СКУД
всё необходимое для СКУД в комплекте: HMI-дисплей, цифровые замки и датчики открытия двери

АКСЕССУАРЫ
для организации внутреннего пространства

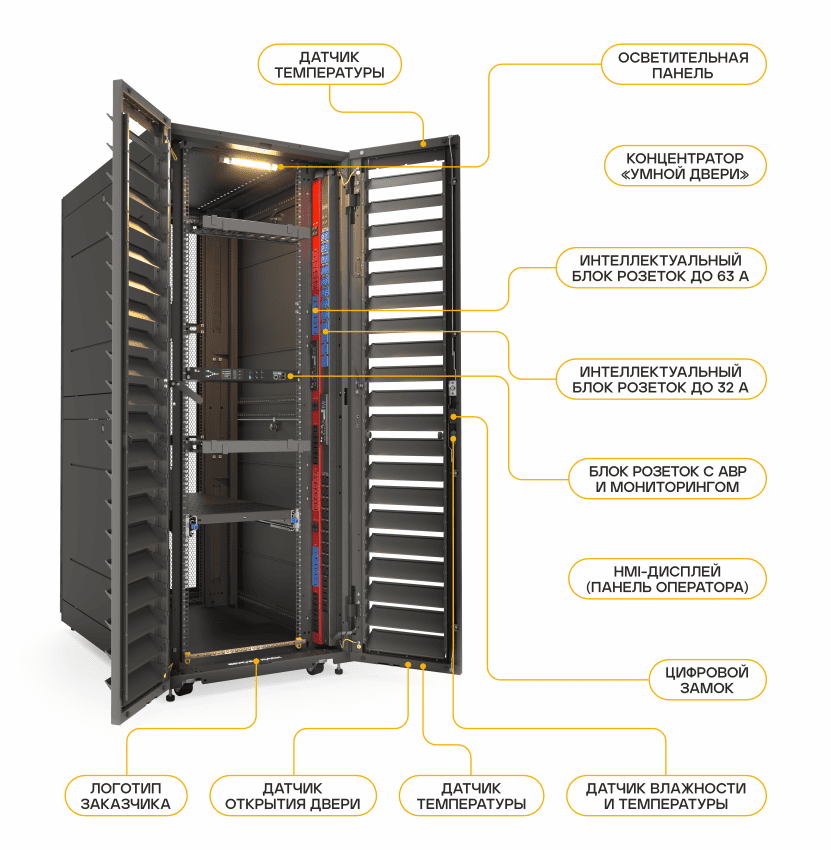

Готовое решение для ЦОД

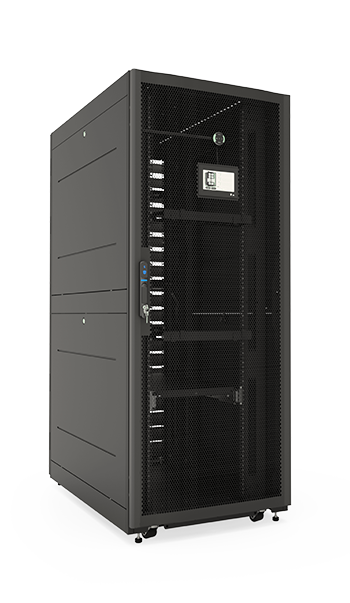

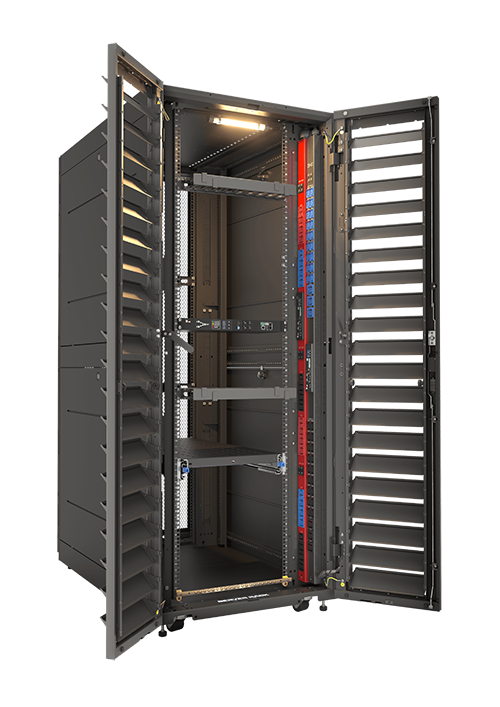

Серверный шкаф

СПЕЦИАЛЬНЫЙ СЕРВЕРНЫЙ ШКАФ

  • конструкция с расширенными возможностями доработки под проект

  • усиленная конструкция и улучшенная система вентиляции

  • современный дизайн и совместимость с оборудованием любых брендов

  • основа для построения масштабируемых и отказоустойчивых решений

1800
кг

максимальная распределённая нагрузка

1200
кг

максимальная динамическая нагрузка

80
%

площадь перфорированной поверхности

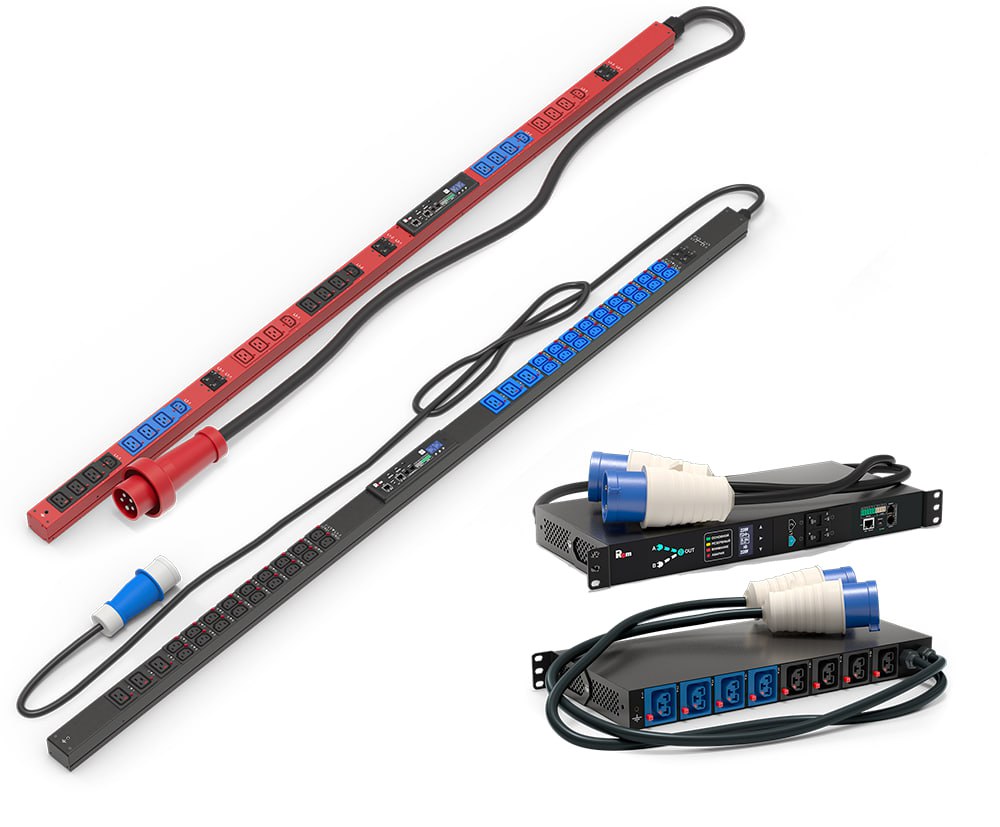

БЛОКИ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И АВР REM

Блоки распределения питания и АВР REM

ИНТЕЛЛЕКТУАЛЬНЫЕ БЛОКИ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

Реестр программного обеспечения

ПО для контроллеров REM внесено в Реестр программного обеспечения Минцифры

интеграция с системами верхнего уровня

Интеграция

  • удалённое управление розетками

  • мониторинг показателей электропитания

  • контроль микроклимата в шкафах

  • мониторинг прочих устройств и датчиков

  • поддержка современных протоколов безопасности

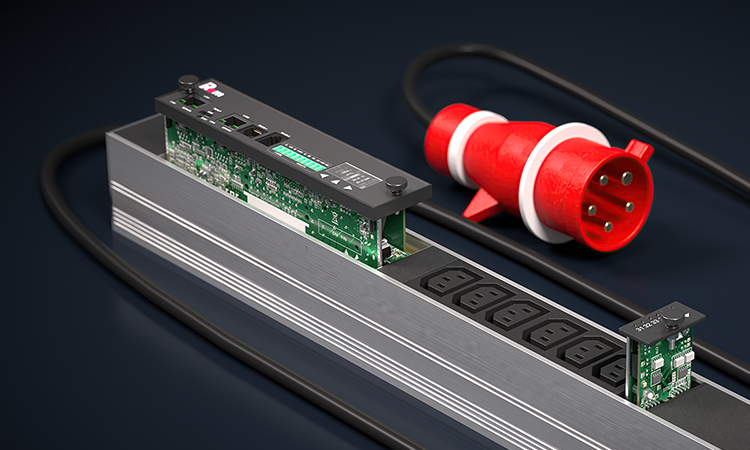

Интеллектуальный блок распределения питания

ИНТЕЛЛЕКТУАЛЬНЫЕ БЛОКИ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ REM-3MC

Комплектация PDU под заказ
индивидуально с любыми функциями, количеством и типами розеточных выходов в соответствии с потребностями заказчика

Сетевые интерфейсы: LAN1 - 100M, LAN2 – 1G

Дополнительные возможности:
• учёт электроэнергии
• OLED–дисплей 1,3”
• резервное питание от соседнего PDU (технология ComPWR)

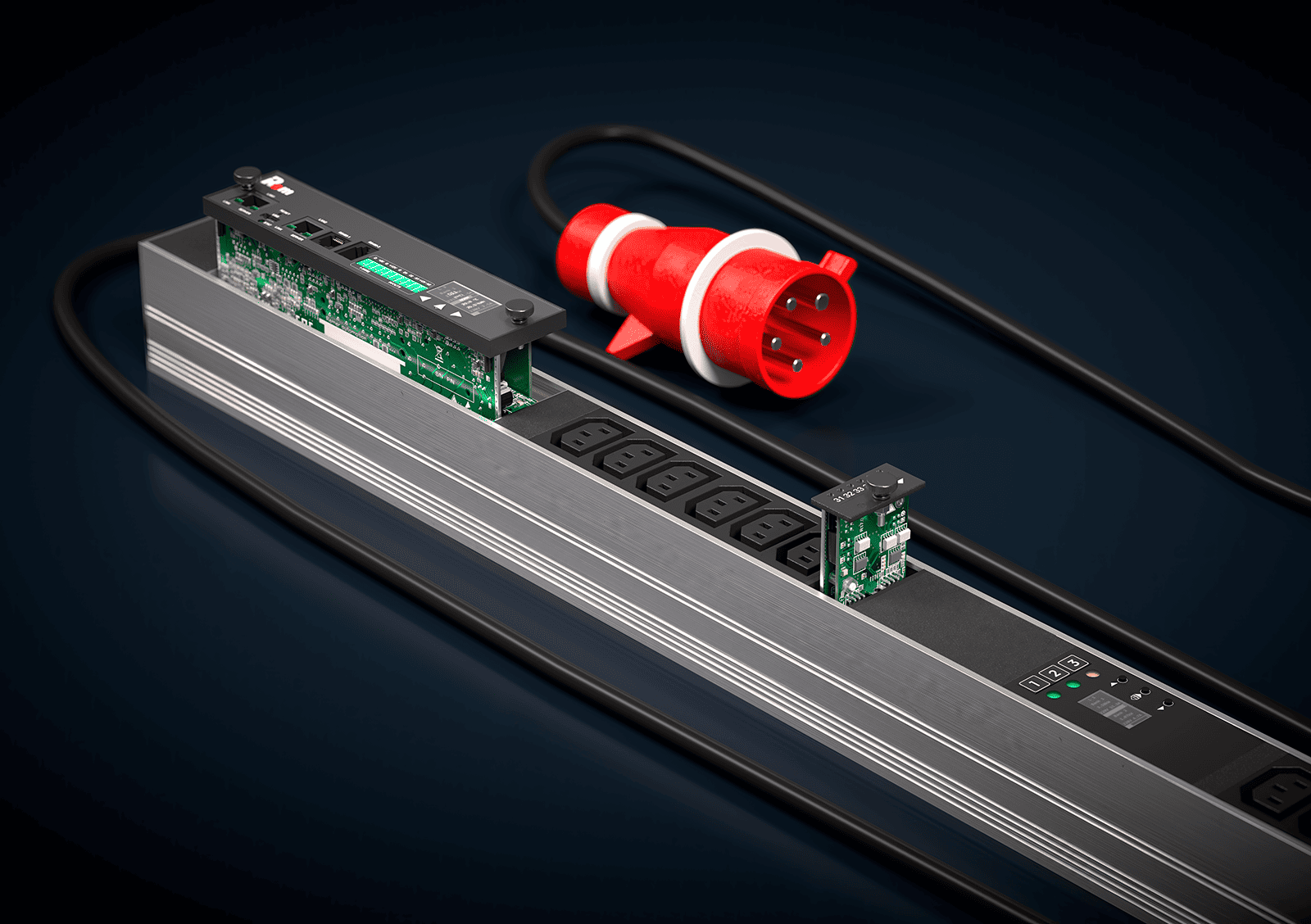

PDU REM-3MC

Быстросъёмная конструкция контроллера
позволяет производить его «горячую» замену без отключения питания

Расположение контроллера
в центральной части PDU для удобства доступа и обслуживания

Низкопрофильные магнитогидравлические автоматические выключатели с детектированием положения
с защитой от случайного нажатия – надёжное и компактное решение для защиты электрических цепей

Соединение контуров с помощью жёстких шин в изоляции, обеспечивающих безотказную работу при температуре до +60 °С

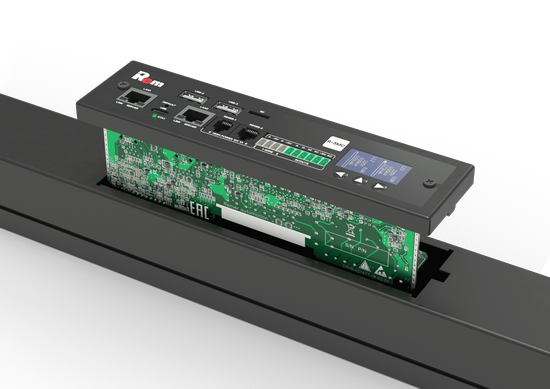

Контроллер R-3MC

КОНТРОЛЛЕР R-3MC

  • «честный» hotplug – все активные компоненты на извлекаемом модуле PDU
  • программная поддержка 7 видов устройств:
    • кондиционеры
    • термостаты
    • ручки с RFID-считывателями (СКУД)
    • сенсорные панели (СКУД)
    • детекторы протечки (ленточные и точечные)
    • приборы учёта энергии
    • видеонаблюдение / фиксация
  • простая, надёжная конструкция (минимум разъёмов)
  • оптимизированные по цене и надёжности компоненты
  • надёжное ПО
  • быстрое исправление ошибок и доработка под задачу

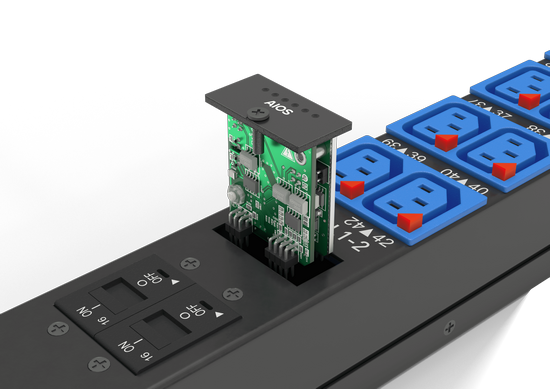

МОДУЛЬ ИЗМЕРЕНИЯ И УПРАВЛЕНИЯ AIOS

Модули AIOS (All In One Socket) поддерживают «горячую» замену, то есть замену управляющих блоков без отключения активного оборудования.


Модификации PDU в зависимости от функций установленных съёмных модулей AIOS:

  • ML – измерение по вводу и по каждой розетке

  • MCI – измерение по вводу с управлением каждой розеткой

  • MCL – измерение по вводу и каждой розетке с управлением каждой розеткой

Модуль AIOS

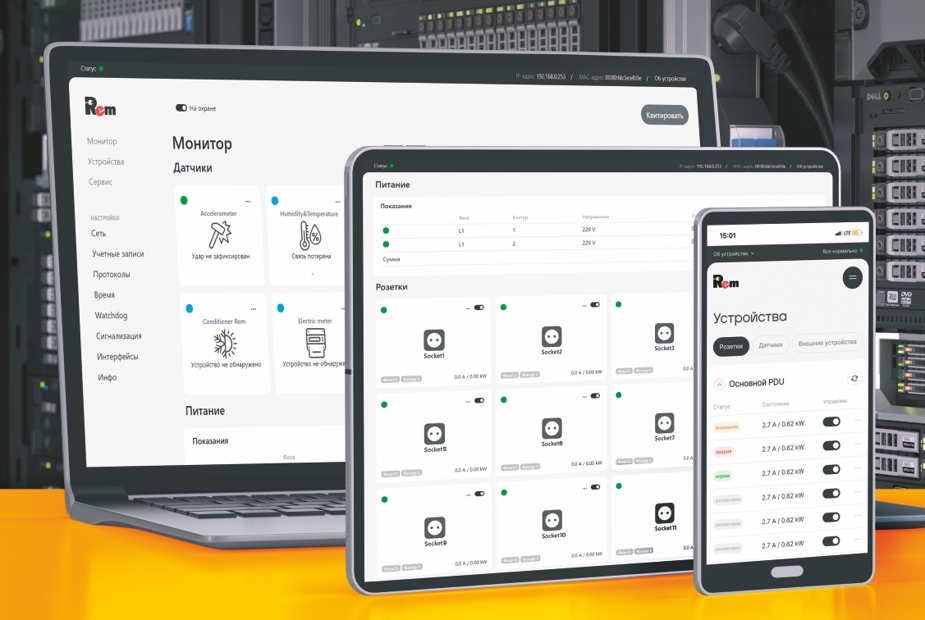

Веб-интерфейс

РУССКОЯЗЫЧНЫЙ ВЕБ-ИНТЕРФЕЙС

  • мониторинг питания
  • управление питанием
  • подключение датчиков
  • контроль микроклимата
  • постановка на охрану и снятие с охраны
  • загрузка конфигурации настроек
  • обновление ПО
  • управление замком R-LOCK-CARD

Современный адаптивный веб-интерфейс разработан для комфортного использования на любых устройствах – от смартфонов до мониторов с высоким разрешением.
Интуитивно понятный интерфейс с интерактивными иконками позволяет быстро и легко контролировать состояние датчиков и управлять оборудованием.
Языки интерфейса: русский, английский.

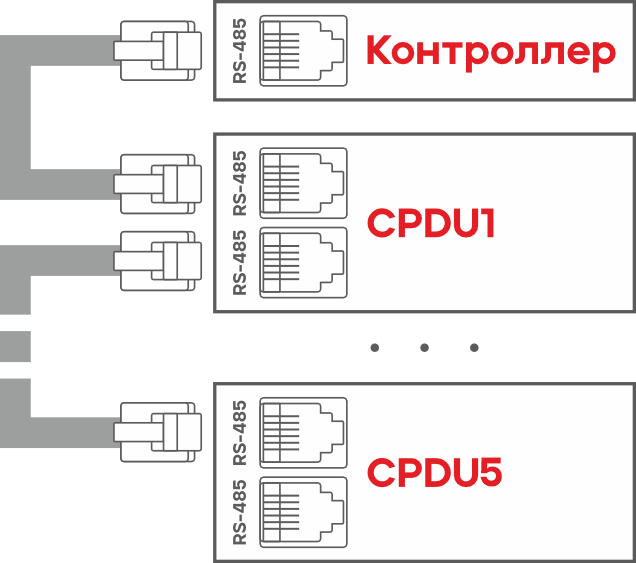

КАСКАДНЫЕ БЛОКИ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (CPDU)

применение CPDU в ЦОД позволяет сэкономить до 30 % бюджета на организацию распределения электропитания


  • подключение в каскад по протоколу Modbus до 5 CPDU

  • каскадные PDU имеют функции мониторинга и управления розетками, идентичные функциям основного контроллера

  • управление каждым отдельным CPDU через интерфейс ведущего PDU

  • технология ComPWR – резервное питание от соседних источников

  • возможность апгрейда CPDU до интеллектуального PDU

Каскадные блоки

ВОЗМОЖНОСТИ КАСТОМИЗАЦИИ

ПОДКЛЮЧЕНИЕ

  • клеммная колодка

  • кабель 1,8 / 3 м

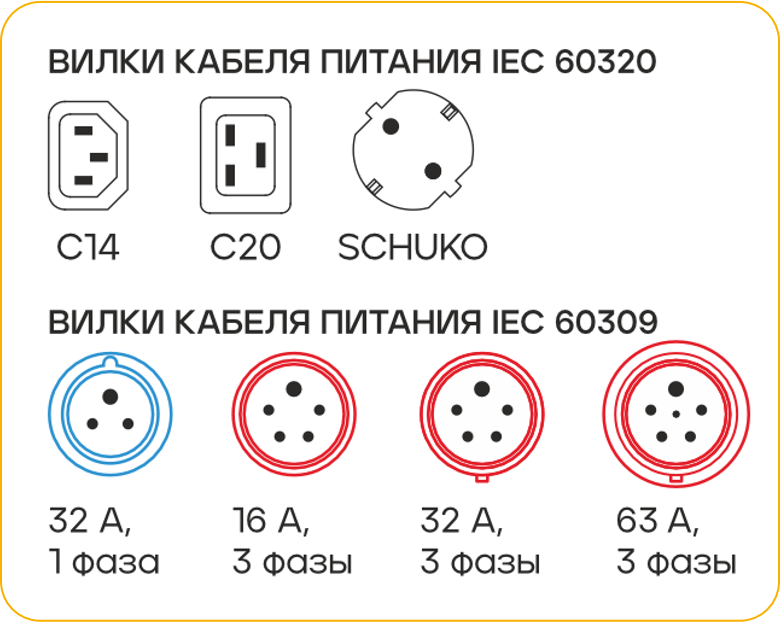

ВВОД КАБЕЛЯ ПИТАНИЯ

  • вилки

  • для 19” PDU – торец / фронт / задняя поверхность

  • для вертикальных PDU – торец / фронт

Вилки

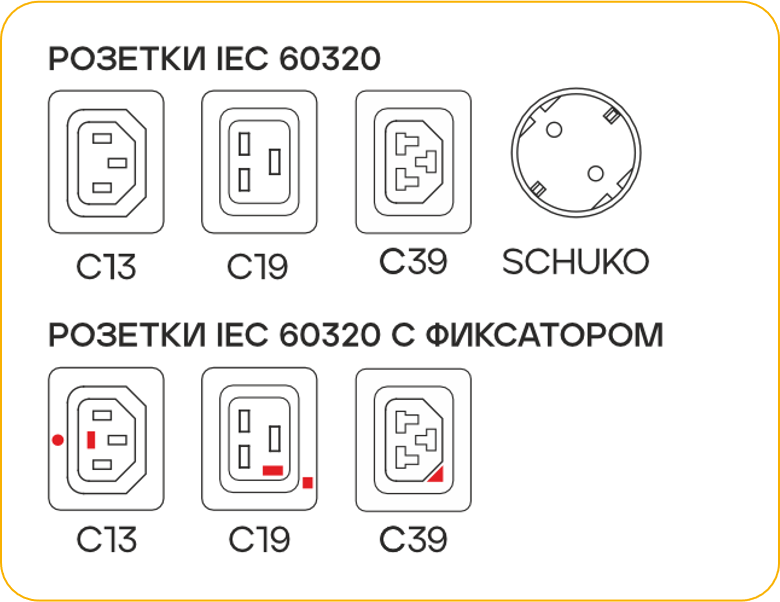

РОЗЕТКИ ДЛЯ НАГРУЗОК

  • требуемые типы

  • требуемые цвета

Вилки

ВАРИАНТЫ ДОРАБОТОК

  • объединение розеток в группы

  • исполнение для работы при 60 °С

  • различные варианты крепления

  • автоматы требуемого типа и номинала

  • корпуса из алюм. профиля или листовой стали

  • маркировка (лазерная, шелкографией, накл.)

  • покраска корпусов в требуемый цвет

МОДУЛИ AIOS

стандартные сборки с AIOS:

  • 4…6 C13, 5 C13 + C19

  • 4…6 Schuko

ПРИМЕРЫ КАСТОМИЗАЦИИ

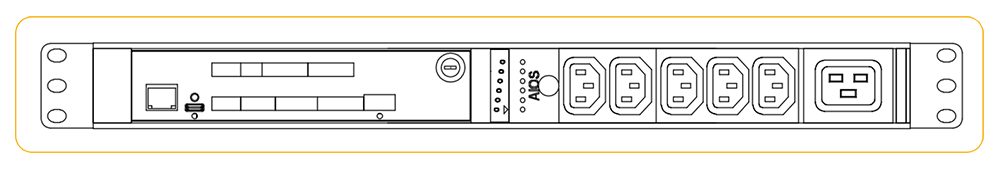

PDU2 + AIOS (5C13 1C19)

Пример 1

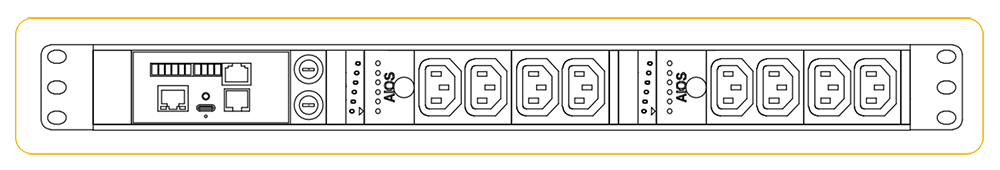

PDU4 + 2AIOS (4C13)

Пример 2

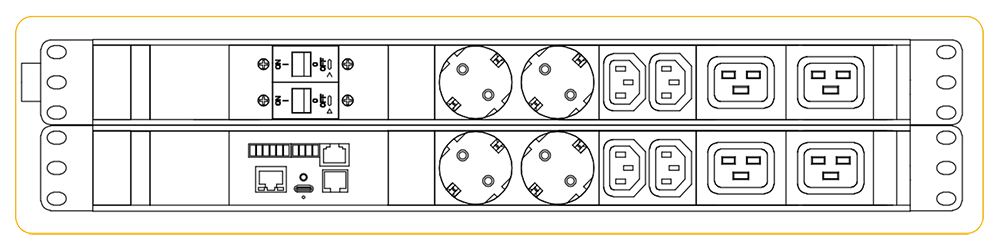

PDU4 + 2S + 2C13 + 2C19

Пример 3

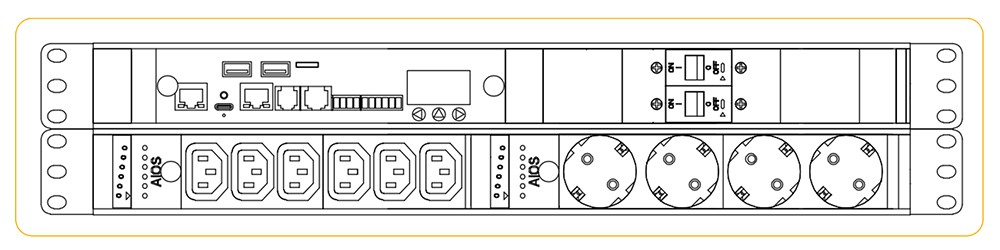

PDU3 + AIOS (6C13) + AIOS (4S)

Пример 4

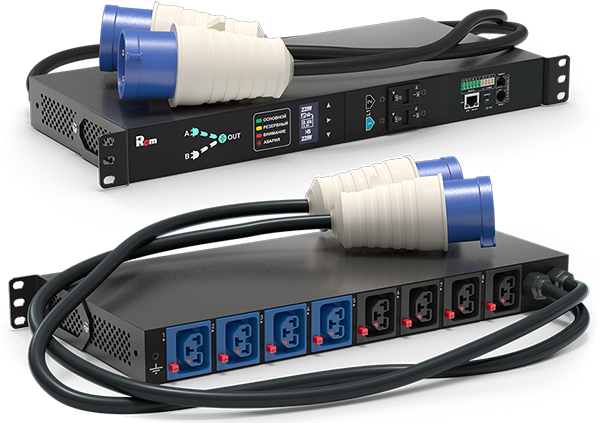

УСТРОЙСТВО АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА (АВР)

  • версии с сетевым контроллером или без него
    (только RS-485/Modbus для мониторинга)

  • кабели необходимой длины с вилками С14, С20, IEC60309 или клеммная колодка для подключения кабелей пользователя

  • модификации с измерением и управлением каждой розеткой

  • модели с шириной 220 мм для шкафа 10”

  • модификация для работы при температурах до 60 °С

  • высота 1U с контроллером и розетками с противоположных сторон

  • высота 2U с контроллером и розетками с лицевой стороны

АВР

8…10
мс

время переключения между вводами

16/32
А

максимальный ток

90-280
В

допустимое напряжение питания

УСТРОЙСТВО АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА (АВР)

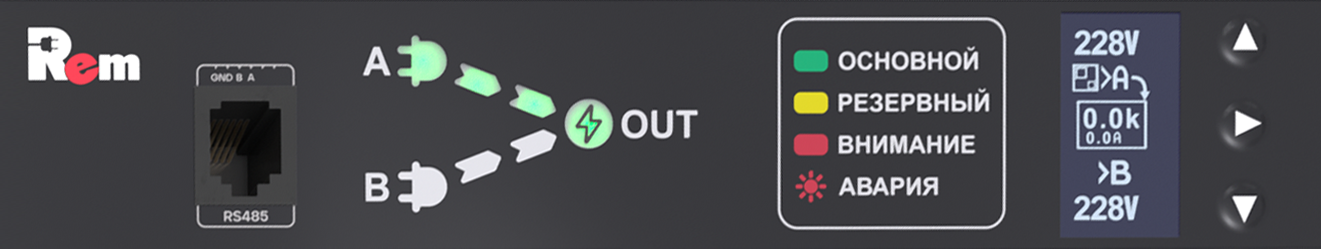

Лицевая панель АВР REM

лицевая панель АВР REM


ХАРАКТЕРИСТИКИ СИЛОВОЙ ЧАСТИ

напряжение питания допустимое

90-490 В

максимальный ток

32 А

измеряемые параметры, доступные для контроля

U(VAC), I(A), P(kW), F(Hz)

диапазон измеряемого тока, номинальная точность

0,1…40 А IAC (RMS), 1 %

время переключения между вводами

8…10 мс

рабочий диапазон температур

+5…+60 °С

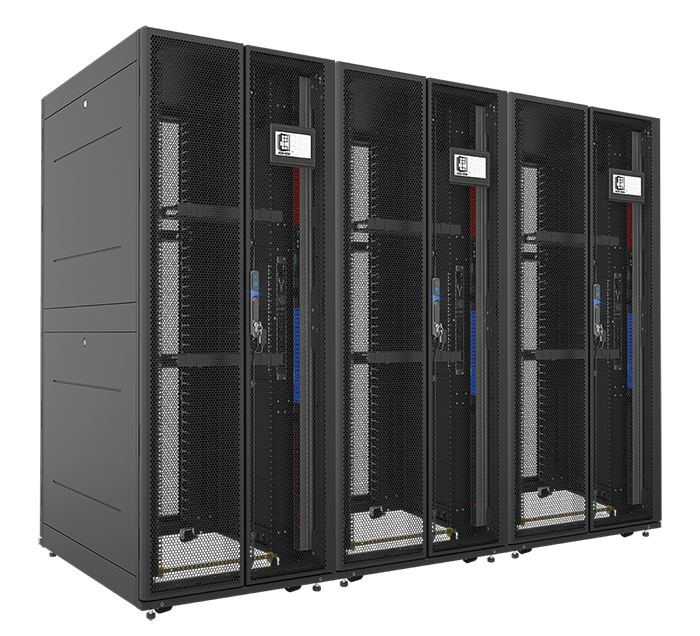

Организация СКУД

ОРГАНИЗАЦИЯ СКУД

HMI-дисплей предоставляет интерфейс для ввода пароля

цифровой замок REM-LOCK-CARD с RFID-ручкой позволяет идентифицировать и предоставлять доступ по бесконтактным RFID-картам

датчик открытия двери считывает данные о статусе двери

КОМПОНЕНТЫ СКУД

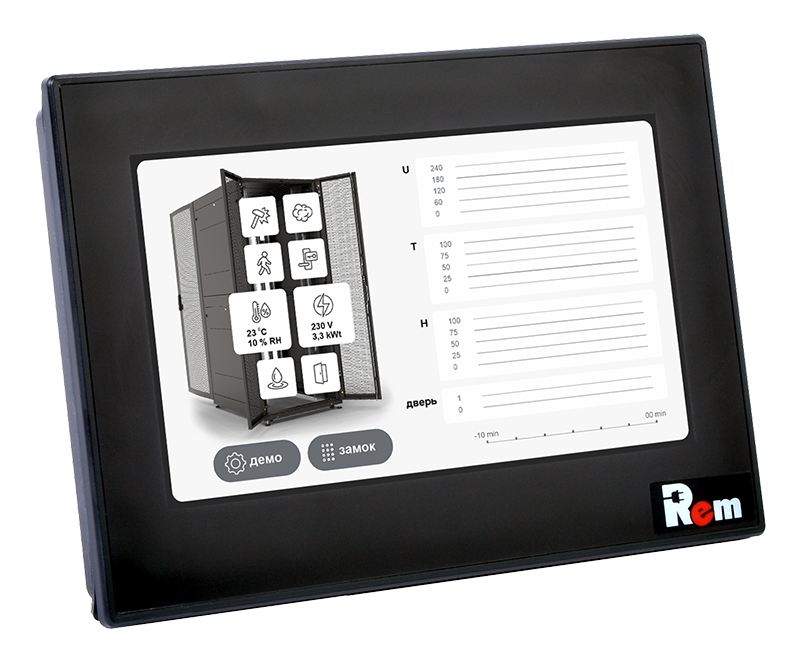

HMI-дисплей

HMI-дисплей 7” предназначен для подключения к PDU REM-MC по протоколу Modbus. Предварительно настроенный интерфейс содержит показания датчиков, кодовую панель для открытия цифровых замков серии R-LOCK, графики изменения напряжения, мощности и температуры. Возможна индивидуальная настройка интерфейса по требованию заказчика.

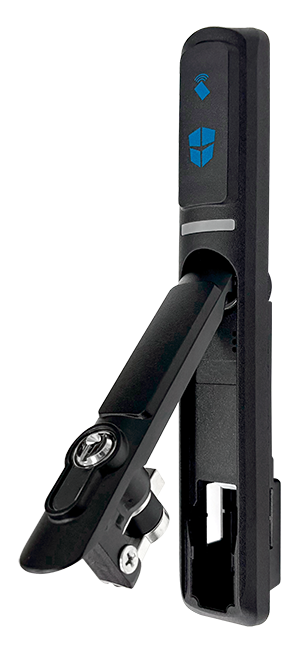

Замок цифровой REM-LOCK-CARD
предназначен для управления доступом к серверному
оборудованию

Способы доступа:

  • механический ключ

  • смарт-карта

  • веб-интерфейс

  • HMI-дисплей

Поддержка смарт-карт:

  • EM Marine

  • HID prox

  • Mifare classic

  • Mifare plus

Замок

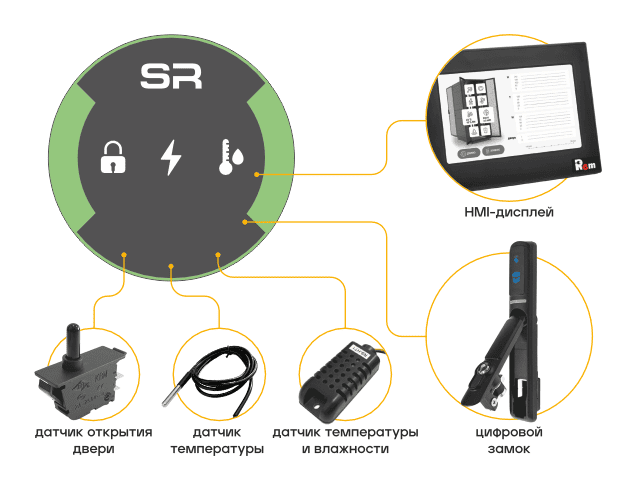

DOOR HUB – УСТРОЙСТВО УПРАВЛЕНИЯ УМНОЙ ДВЕРЬЮ

DOOR HUB

подключение

индикаторы состояния

  • доступ / электропотребление / климат
  • логотип заказчика (для больших проектов)
  • общий статус (боковые грани)

навигация к нужной стойке

«нить Ариадны»

упрощение монтажа

  • подключение к одному Master-контроллеру до 20 стоек
  • типовое подключение, простое проектирование и обслуживание
  • дверь может быть предсобрана у поставщика / монтажника
  • замена за минуты: снять стандартную, навесить новую

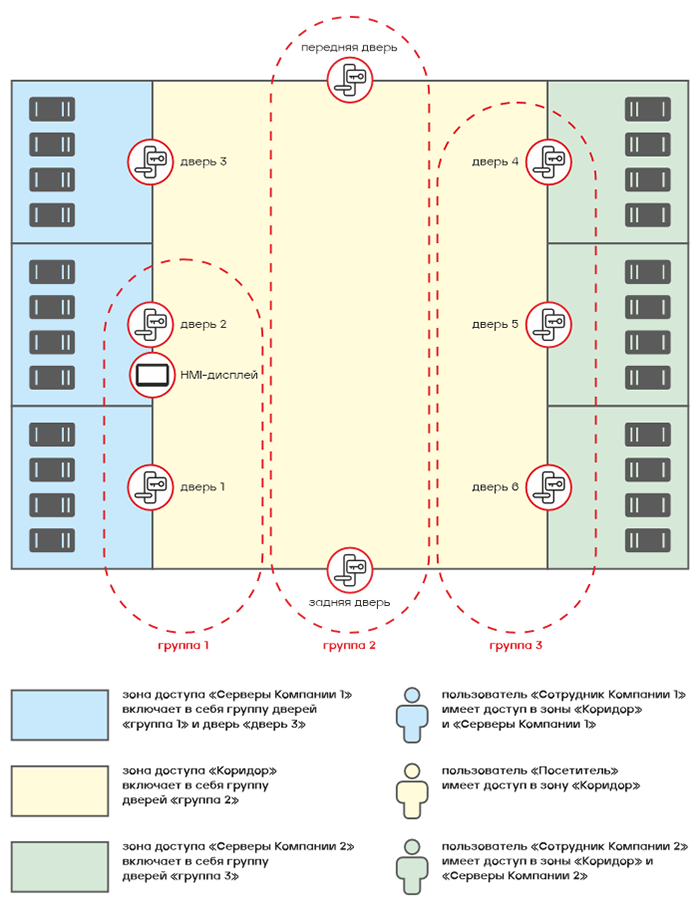

Настройка СКУД на PDU

НАСТРОЙКА СКУД НА PDU

  1. добавить двери, задать имена дверей
  2. при необходимости объединить двери в группы
  3. назначить для каждой двери:
    • датчик открытия
    • замок
    • кнопку выхода
    • считыватели
  4. если в качестве считывателя назначен HMI-дисплей, при вводе пароля заданного пользователя одновременно разблокируются все двери:
    • к которым привязан этот HMI-дисплей
    • заданному пользователю разрешён доступ
  5. создать зоны доступа, привязать к ним двери и/или группы дверей
  6. создать список пользователей
  7. назначить каждому пользователю:
    • RFID-карту
    • личный пароль HMI-дисплея
    • зоны доступа

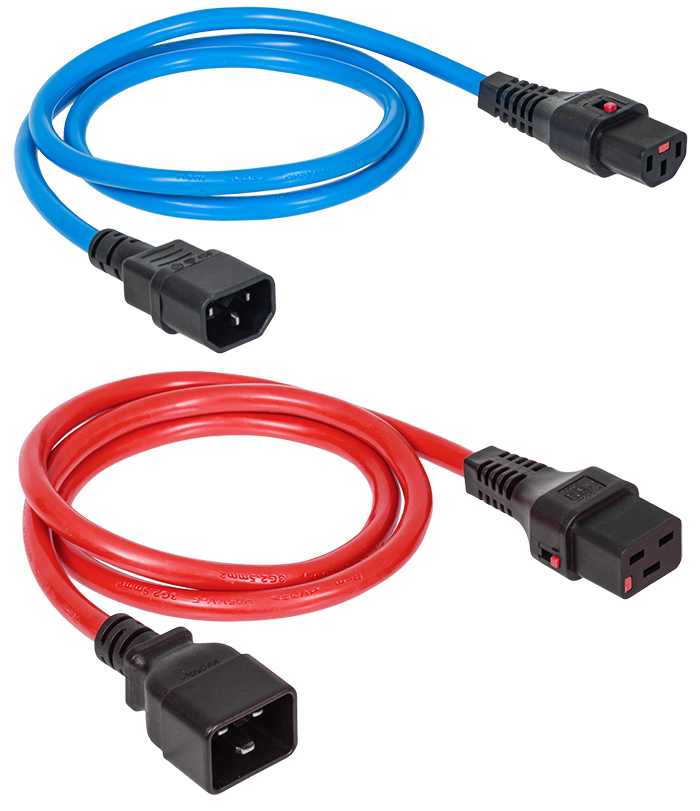

ТЕРМОСТОЙКИЕ ШНУРЫ ПИТАНИЯ ДЛЯ ЦОД

РАЗРАБОТАНЫ ДЛЯ ПОСТОЯННОЙ ЭКСПЛУАТАЦИИ ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ ДО +60 °С


Термостойкие шнуры имеют увеличенное сечение медных проводников для предотвращения деформации, растрескивания и потери свойств кабеля в зонах с интенсивным тепловыделением в ЦОД.


ВАРИАНТЫ ИСПОЛНЕНИЯ

  • сечение проводников 1,5 / 2,5 мм²
  • номинальный ток нагрузки 10 / 16 А
  • вилка С14 и розетка С13 / вилка С20 и розетка С19
  • длина 0,5 / 1 м
  • цвет синий / красный
Шнуры питания для ЦОД

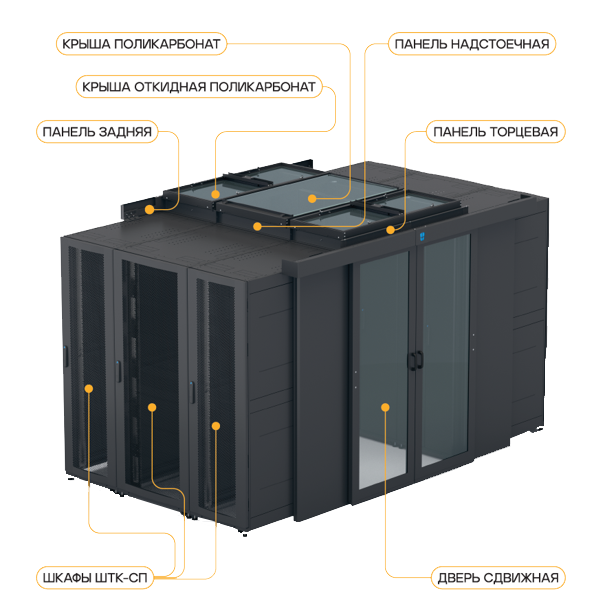

ОДНОРЯДНАЯ И ДВУХРЯДНАЯ СИСТЕМЫ ИЗОЛЯЦИИ КОРИДОРОВ

Система изоляции коридоров

КОМПОНЕНТЫ СИСТЕМЫ

  • двери двухрядного коридора сдвижные 42U, 48U
  • синхронизатор раздвижных дверей двухрядного коридора
  • двери однорядного коридора 42U, 48U
  • крышные панели с функцией аварийного открытия
  • крышные панели глухие
  • панели сплошные двухрядного коридора 42U, 48U
  • панели сплошные однорядного коридора 42U, 48U
  • панели боковые
  • панели изоляции кондиционеров
  • панели надстоечные
  • панели торцевые двухрядного и однорядного коридора
  • электромагнитный замок 12/24 В для дверей и крышных панелей

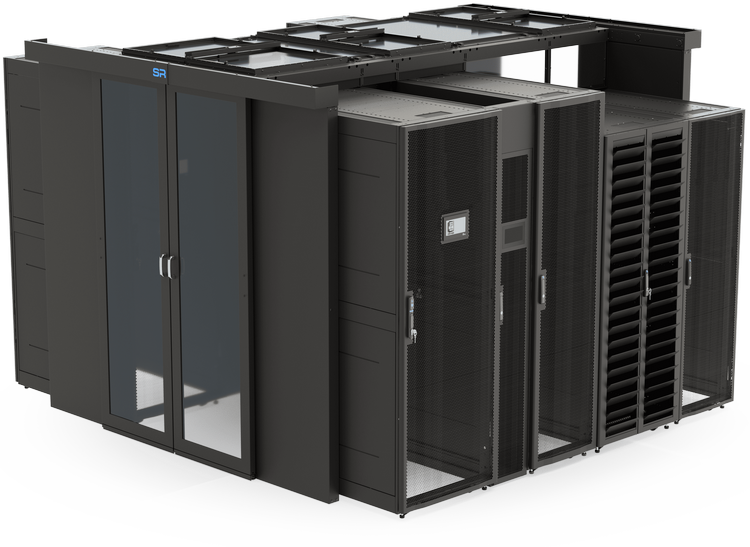

САМОНЕСУЩАЯ СИСТЕМА ИЗОЛЯЦИИ КОРИДОРОВ

КОМПОНЕНТЫ СИСТЕМЫ

  • модульный каркас
  • двери
  • крышные панели
  • панели-компенсаторы
  • заглушки свободных стойкомест
  • торцевые заглушки

  • готовые комплекты для организации эффективного охлаждения

  • существенное повышение энергоэффективности ЦОД

  • снижение эксплуатационных расходов и продление срока службы оборудования

Компоненты системы

ПРОЕКТИРОВАНИЕ СКУД И СИСТЕМ МОНИТОРИНГА КЛИМАТА ДЛЯ ЦОД

Логотип
СКУД

ЗАКАЗНАЯ ДОРАБОТКА ДЛЯ ЦОД

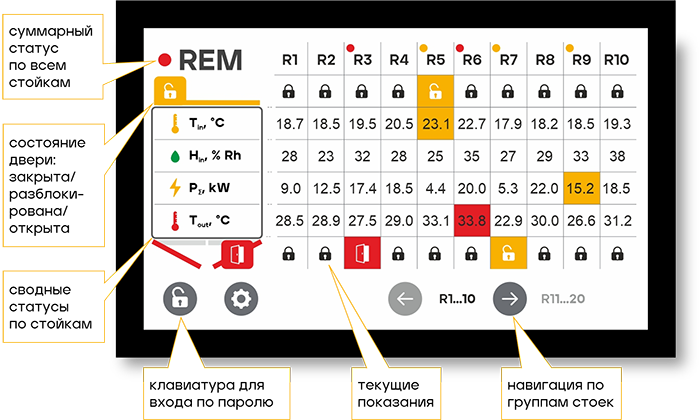

ИНТЕРФЕЙС HMI-ДИСПЛЕЯ ДЛЯ ГРУППЫ ИЗ 20 СТОЕК

Эскиз интерфейса

ВАРИАНТЫ ДОРАБОТОК

  • HMI-дисплеи с диагональю 4…15” в стандартном и промышленном исполнениях
  • персональный дизайн интерфейса HMI:
    • логотип заказчика
    • требуемые датчики, подменю и графики
    • включение по срабатыванию датчика движения
  • вход в холодный коридор по карте/ паролю на HMI
  • видеонаблюдение с интеграцией в систему заказчика
  • интеграция со СКУД верхнего уровня заказчика и/или с другими системами (при наличии документированного API)
  • индивидуальные механические ключи для ручек

ИНЖЕНЕРНАЯ ИНТЕГРАЦИЯ И ПОДГОТОВКА ИНФРАСТРУКТУРНЫХ РЕШЕНИЙ ПОД ПРОЕКТ

Логотип
  • адаптация базовых инженерных решений под потребности заказчика
  • инженерная пресейл-подготовка, технические рекомендации по компоновке и размещению оборудования
  • разработка нестандартных конструктивов, проектирование специализированных решений

КАСТОМИЗИРОВАННЫЕ РЕШЕНИЯ

  • разработка специализированных конструктивных конфигураций на базе продукции группы
  • трансформация базовых решений в проектные исполнения
  • закрытие нишевых задач, требующих отраслевой экспертизы
  • инженерная поддержка продаж и пресейла

ЗАЩИТА ПРОЕКТОВ SERVER RACK

  • комплектация по индивидуальному ТЗ

  • предпроектное проектирование

  • присвоение уникального артикула

  • сертификат на готовое решение

  • глубокие скидки для партнёров

  • настройка и тестирование на производстве

  • техническое сопровождение от производителя

  • расширенная гарантия на готовое решение

Сертфикат
Буклет


Буклет в формате pdf

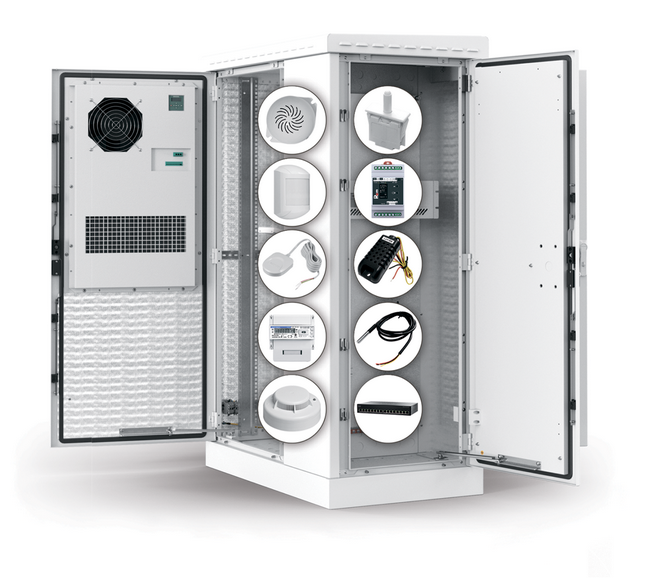

SERVER RACK проектные решения

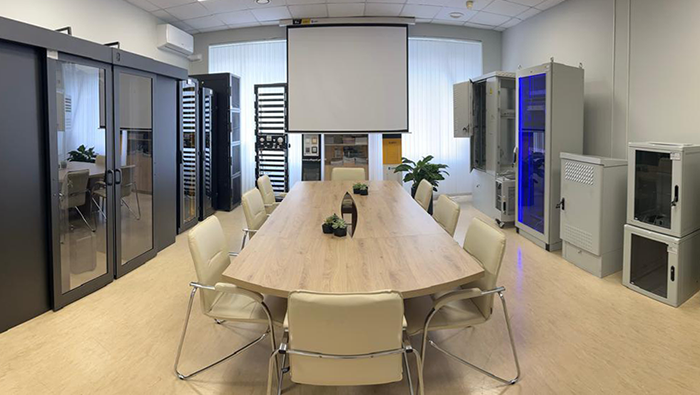

ЖДЁМ ВАС В ДЕМОЗАЛАХ РОССИИ И БЕЛАРУСИ!

МОСКВА
представительство
по ЦФО

САНКТ-ПЕТЕРБУРГ
представительство
по СЗФО

ЕКАТЕРИНБУРГ
представительство
по УФО и ДФО

НОВОСИБИРСК
представительство
по СФО

КРАСНОДАР
представительство
по ЮФО

МИНСК
представительство
в Беларуси

СКУД
