ВСЕПОГОДНЫЕ УКОМПЛЕКТОВАННЫЕ
НАВЕСНЫЕ ШКАФЫ ЦМО

сделано в Cоюзном государстве

соответствуют ГОСТ и отвечают современным требованиям к электротехническим оболочкам
широкий выбор типоразмеров
высокая жёсткость конструкции, стабильность геометрических размеров, качественные сварка и обработка кромок
покрытие из полимерно-порошковой краски RAL7035 (светло-серый) или RAL6005 («зелёный мох»)
слой термоизоляции
трёхэтапная технология покраски шкафов для максимальной стойкости к коррозии
пеносиликоновый уплотнитель двери

комплектации под любые задачи
качественные комплектующие
монтаж оборудования в заводских условиях
готовое вводно-распределительное устройство (ВРУ)

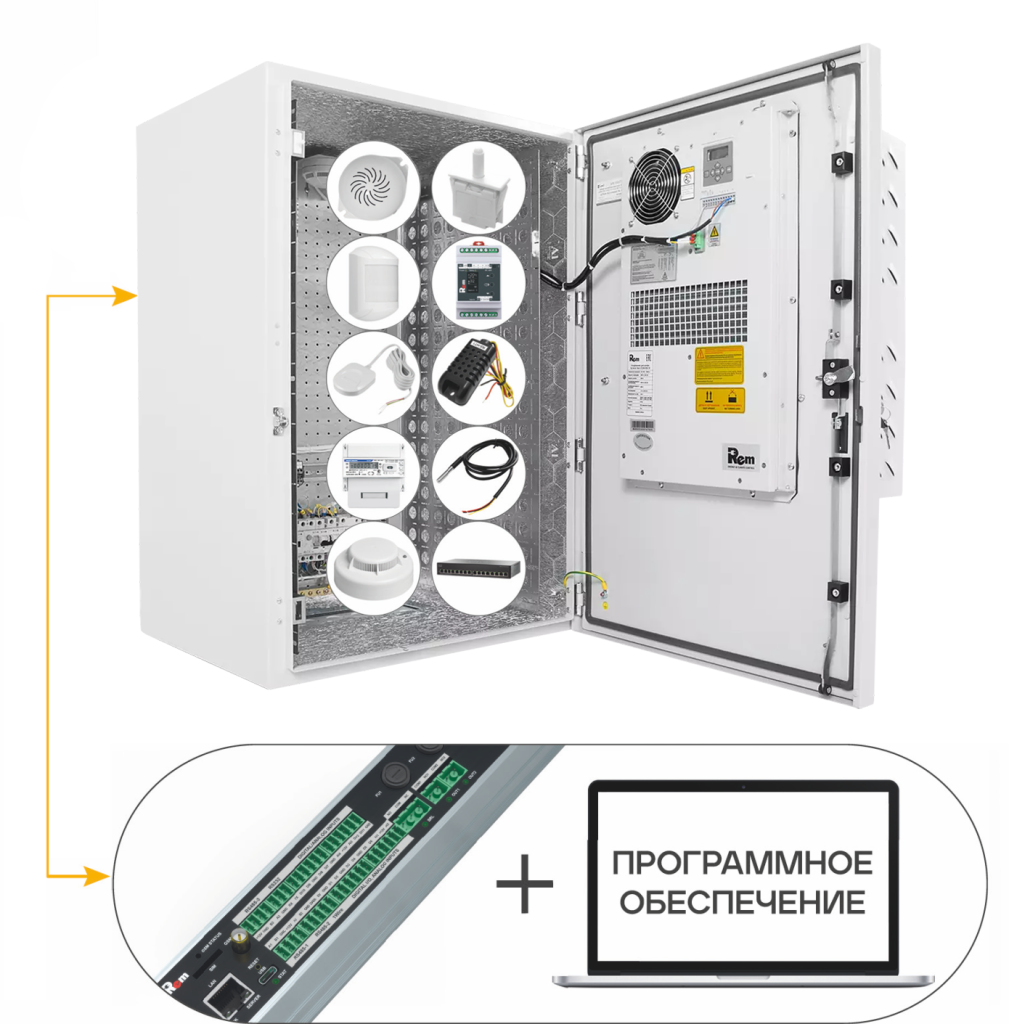

система управления электропитанием и удалённого мониторинга
климатическое оборудование REM
расширенная гарантия 2 года от производителя

ЛИНЕЙКА УКОМПЛЕКТОВАННЫХ НАВЕСНЫХ ШКАФОВ ШТВ

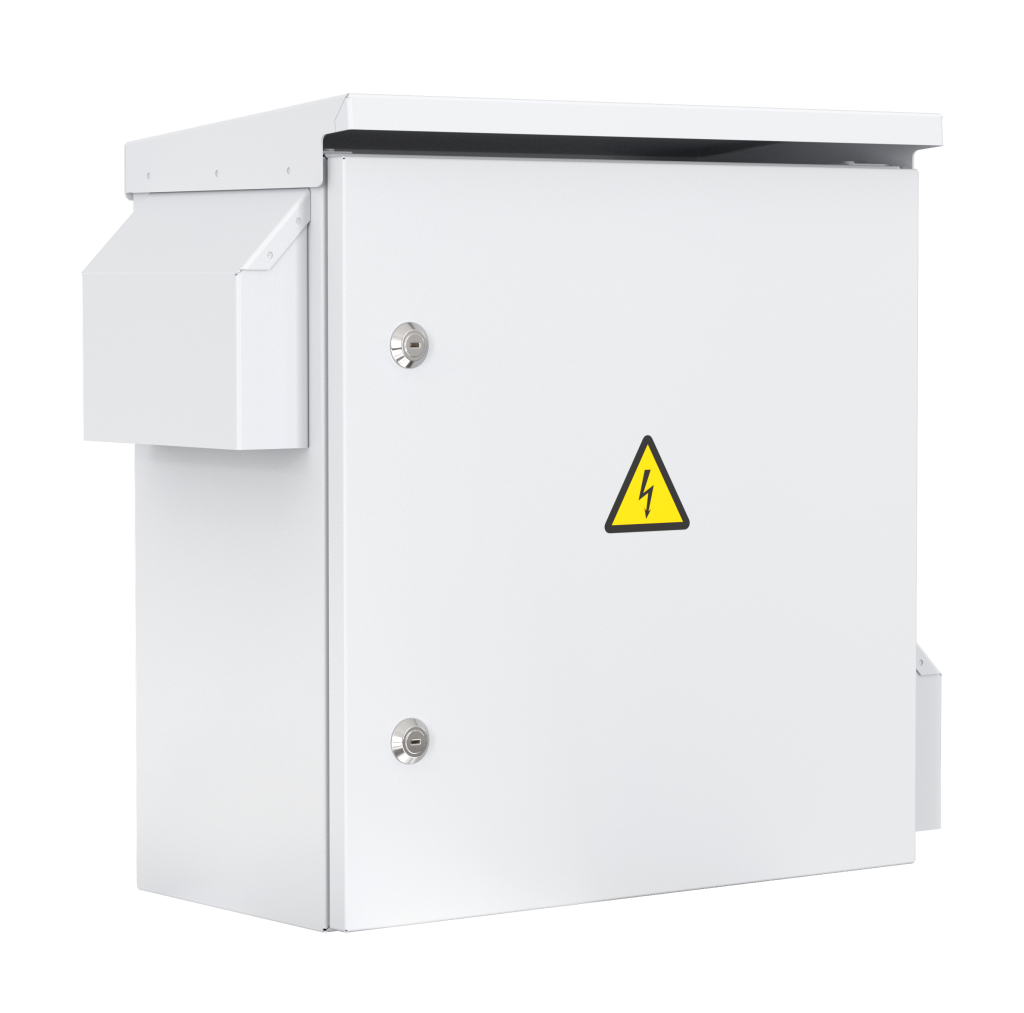

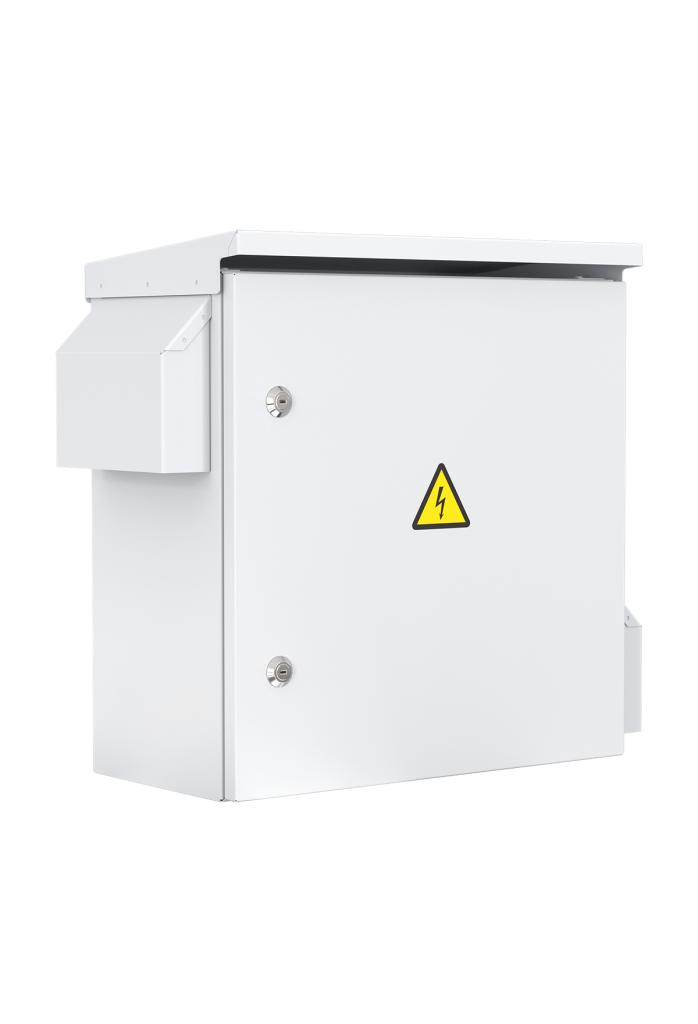

ШКАФЫ СЕРИИ ШТВ-НЭ

бюджетная линейка укомплектованных навесных всепогодных шкафов

ХАРАКТЕРИСТИКИ:

габаритные размеры, мм:
высота	300, 400, 500, 600
ширина	300, 400, 500, 600
глубина	210, 250, 300
полезная глубина, мм	180, 220, 270
макс. нагрузка, кг	150

ШКАФЫ СЕРИИ ШТВ-Н

надёжная защита оборудования от погодных факторов и несанкционированного доступа

ХАРАКТЕРИСТИКИ:

габаритные размеры, мм:
высота	450
ширина	500, 600, 620, 800, 900
глубина	330, 530, 760
высота, u	6, 9, 12, 15, 18
полезная глубина, мм	220, 420
макс. нагрузка, кг	150

AISI

430

ШКАФЫ СЕРИИ ШТВ-НН

корпус из нержавеющей стали AISI 430 для повышенной защиты от неблагоприятных условий среды

ХАРАКТЕРИСТИКИ:

габаритные размеры, мм:
высота	450
ширина	500, 600, 620, 800, 900
глубина	330, 530, 760
высота, u	6, 9, 12, 15, 18
полезная глубина, мм	220, 420
макс. нагрузка, кг	150

ХАРАКТЕРИСТИКИ:

габаритные размеры, мм:
высота	300, 400, 500, 600
ширина	300, 400, 500, 600
глубина	210, 250, 300
полезная глубина, мм	180, 220, 270
макс. нагрузка, кг	150

ХАРАКТЕРИСТИКИ:

габаритные размеры, мм:
высота	450, 500, 600, 750, 900
ширина	620
глубина	330, 530, 680, 760
высота, u	6, 9, 12, 15, 18
полезная глубина, мм	220, 420, 570
макс. нагрузка, кг	150

ВСЕПОГОДНЫЕ ШКАФЫ ШТВ-НЭ

соответствуют требованиям ТР ТС 004/2011 и ТР ТС 020/2011
степень пылевлагозащиты IP66 (с установленным вентилятором – IP54)
климатическое исполнение и категория размещения У1
эксплуатация в атмосфере с категорией коррозийной активности С2 (при доукомплектации дополнительными аксессуарами – С3)
степень защиты от наружного механического удара IK 10
сейсмостойкость 9 баллов по шкале MSK-64

цельносварная металлическая конструкция
покрытие из полимерно-порошковой краски RAL7035 (светло-серый)

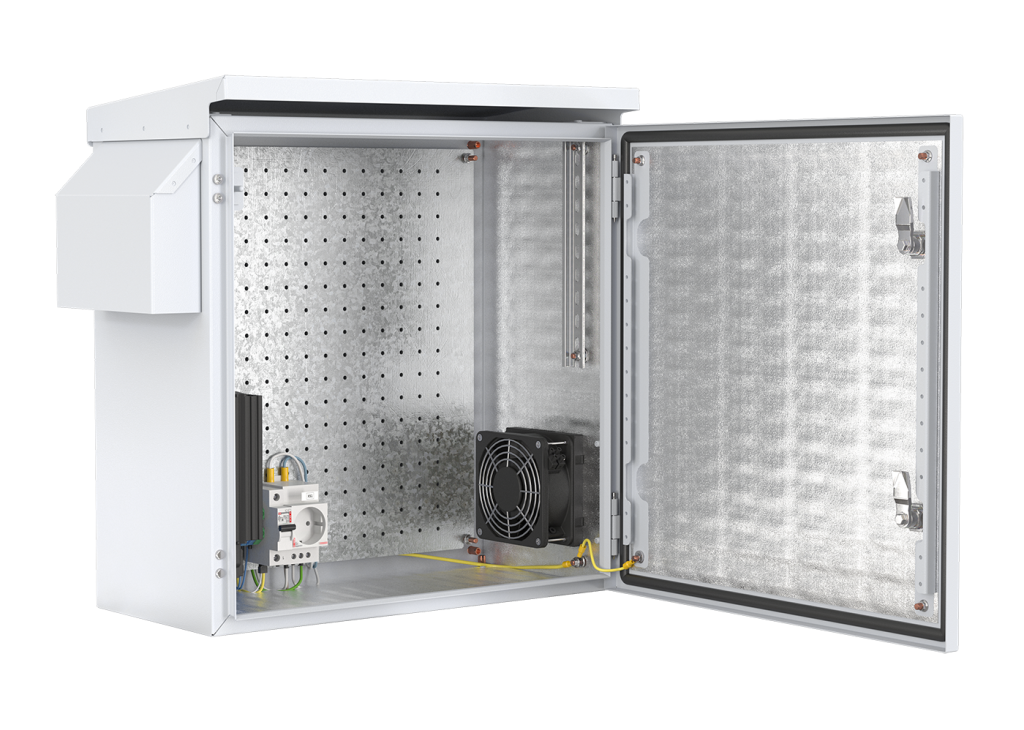

перфорированная монтажная панель в комплекте

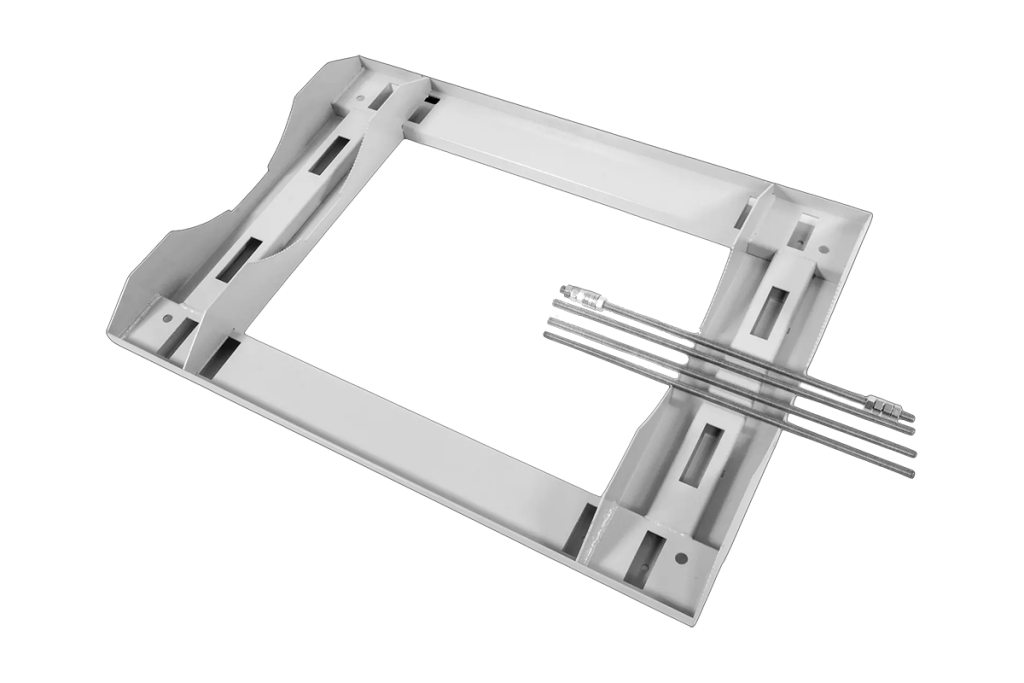

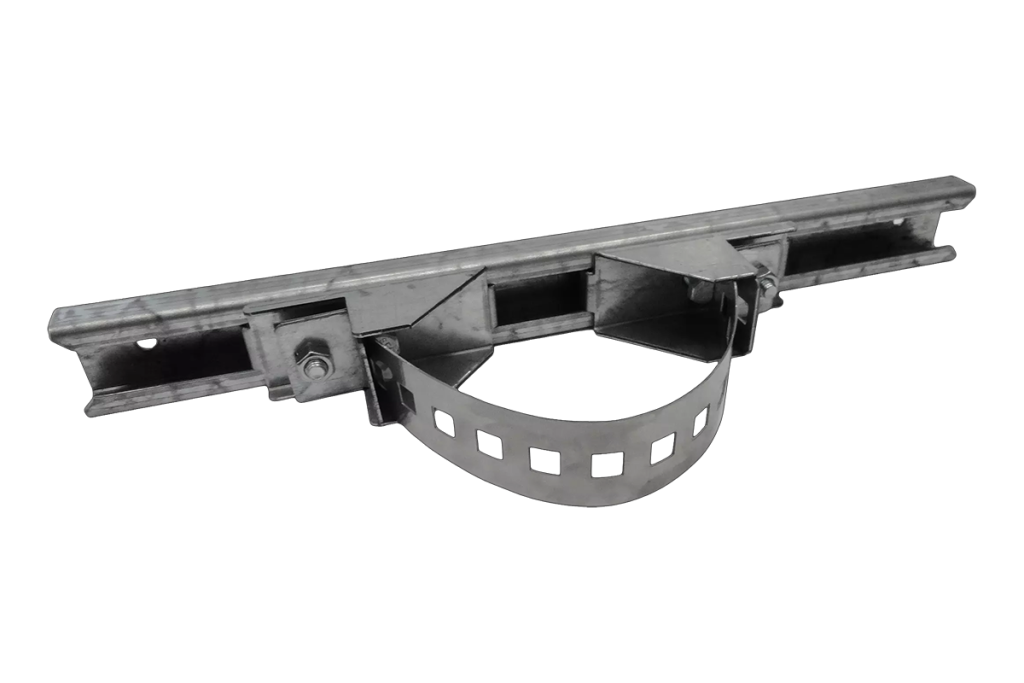

монтаж на стену или столб
слой термоизоляции

КОМПЛЕКТАЦИИ ШКАФОВ ШТВ-НЭ

T1	с обогревом и вентиляцией
T2	с обогревом

КЛИМАТИЧЕСКОЕ ОБОРУДОВАНИЕ И ДАТЧИКИ

(в зависимости от комплектации)

вентилятор с фильтром
нагреватель
термостат
датчик открытия двери

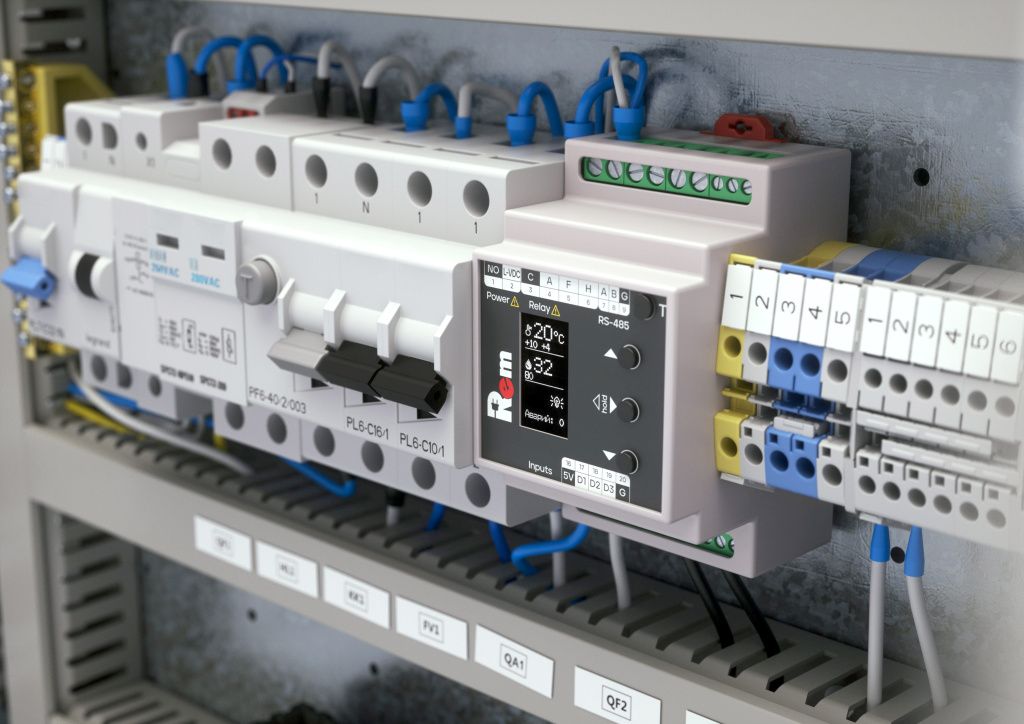

КОМПЛЕКТАЦИЯ ВРУ

автоматический выключатель
розетка на DIN-рейку

ВСЕПОГОДНЫЕ ШКАФЫ ШТВ-Н И ШТВ-НН

соответствуют требованиям ТР ТС 004/2011 и ТР ТС 020/2011
степень пылевлагозащиты IP54 (с установленным вентилятором – IP55)
климатическое исполнение и категория размещения У1, укомплектованного шкафа – УХЛ1

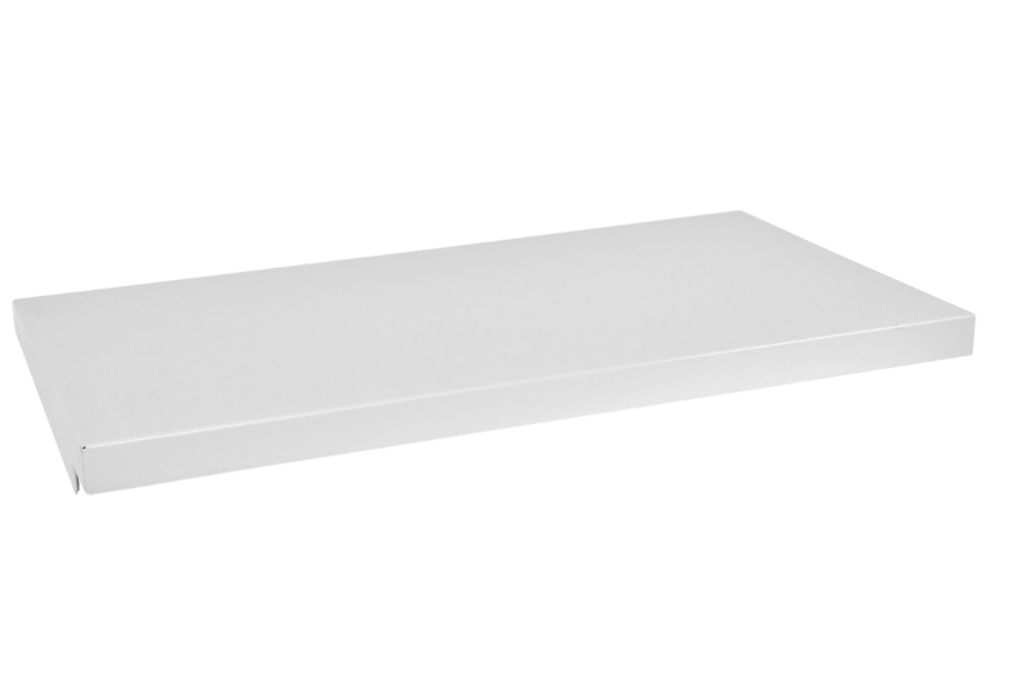

эксплуатация в атмосфере с категорией коррозийной активности ШТВ-Н – С2 (с установленной дождевой крышей – С3), ШТВ-НН – С3 (с установленной дождевой крышей – С4)
степень защиты от наружного механического удара IK 10
сейсмостойкость 9 баллов по шкале MSK-64

цельносварная металлическая конструкция
вентилируемая дверь
покрытие из полимерно-порошковой краски RAL7035 (светло-серый)
перфорированная монтажная панель и вертикальные юнитовые панели в комплекте

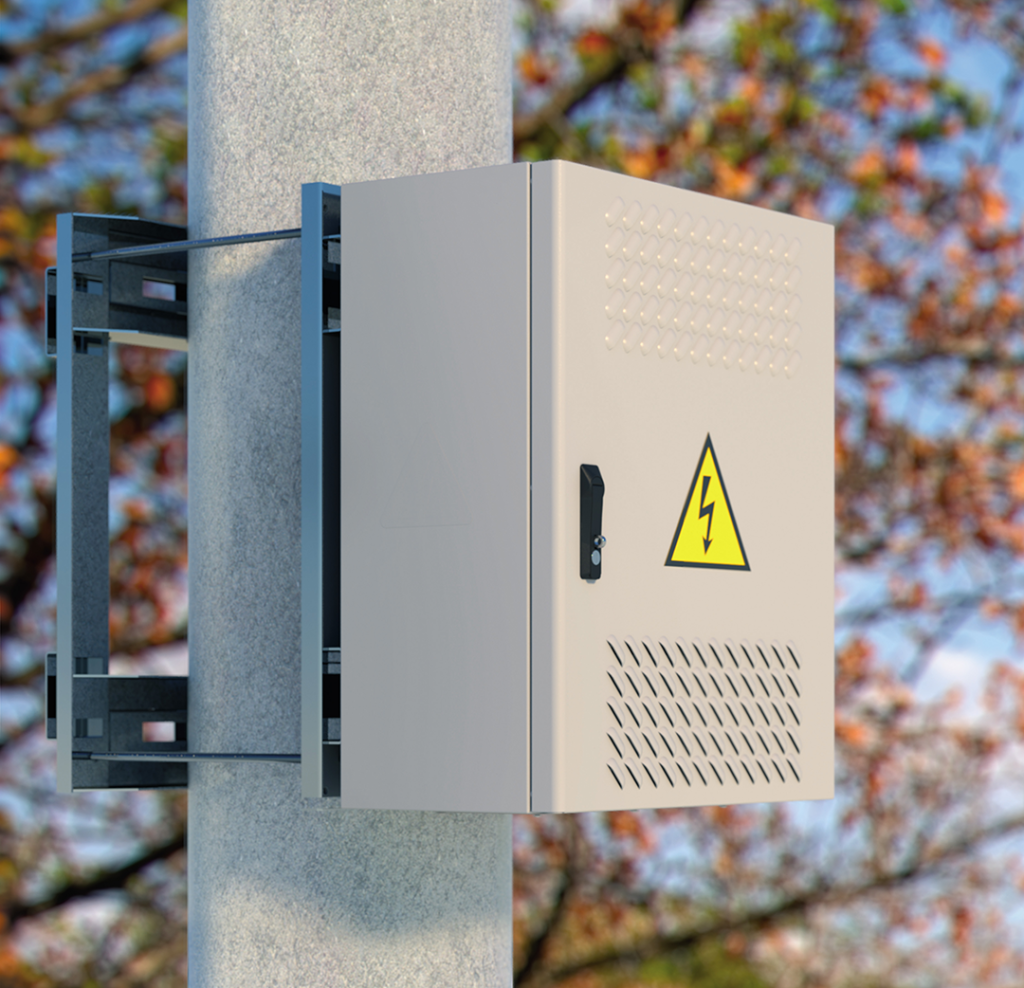

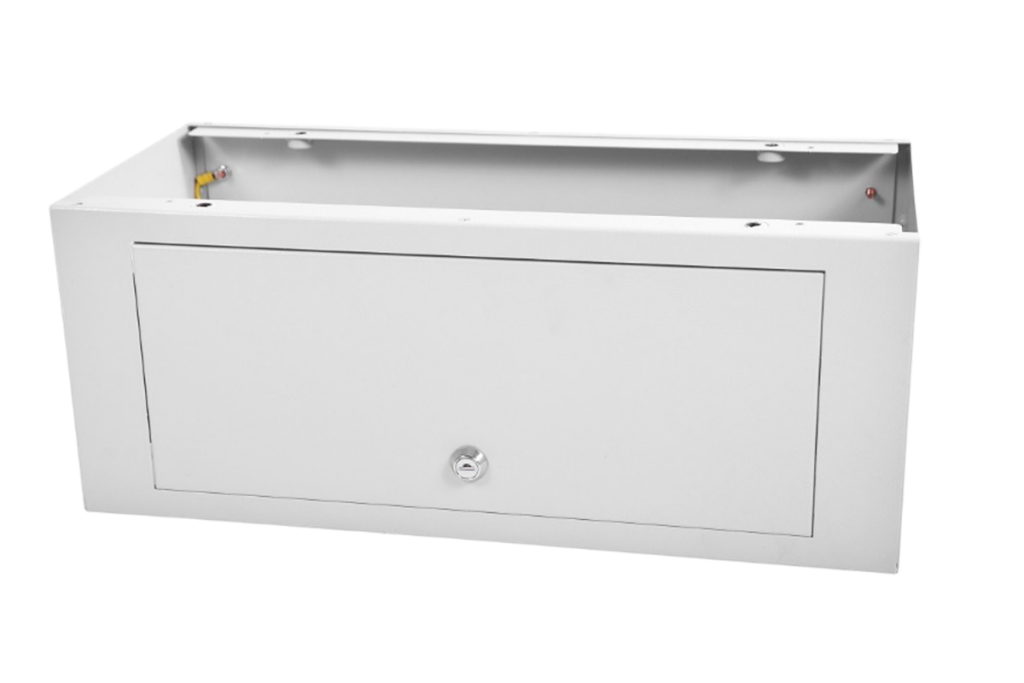

монтаж на стену, столб или цоколь
слой термоизоляции
пеносиликоновый уплотнитель двери

КОМПЛЕКТАЦИИ ШКАФОВ ШТВ-Н

T1	с обогревом и вентиляцией
T2	с обогревом

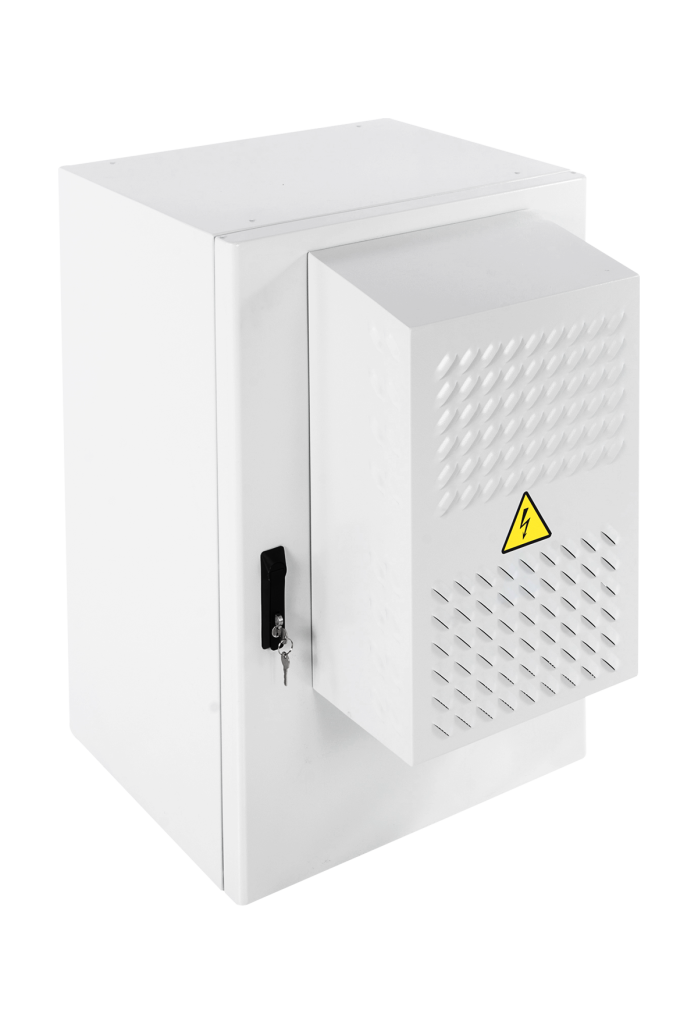

ТК	с кондиционером
Т1-MC	с обогревом и вентиляцией, контроллером MC и датчиками

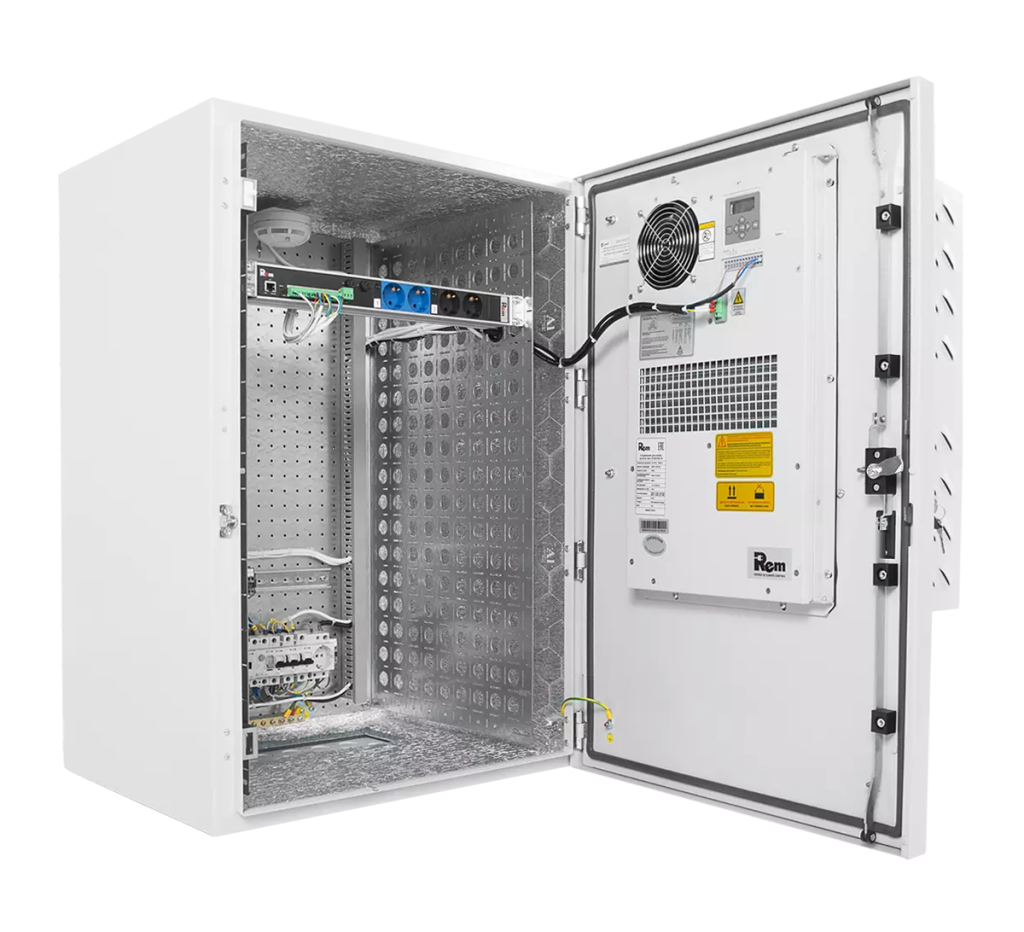

ТК-МС	с кондиционером, контроллером MC и датчиками

КОМПЛЕКТАЦИИ ШКАФОВ ШТВ-НН

T1	с обогревом и вентиляцией
Т1-MC	с обогревом и вентиляцией, контроллером MC и датчиками
ТК-МС	с кондиционером, контроллером MC и датчиками

КОМПЛЕКТАЦИЯ ВРУ

выключатель автоматический
устройство защитного отключения
ограничитель перенапряжения
индикатор напряжения
датчик открытия двери
розетка на DIN-рейку
шина заземления

КЛИМАТИЧЕСКОЕ ОБОРУДОВАНИЕ И ДАТЧИКИ

(в зависимости от комплектации)

вентилятор с фильтром
нагреватель
кондиционер
контроллер
модуль управления микроклиматом
гигростат
термостат
цифровой датчик влажности и температуры
извещатель пожарный
датчик протечки воды
датчик открытия двери

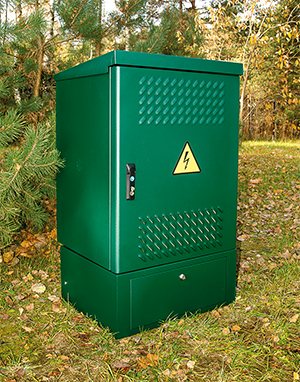

ВСЕПОГОДНЫЕ ЗЕЛЁНЫЕ ШКАФЫ

ДЛЯ ПАРКОВЫХ ЗОН И ЛЕСНЫХ ОХРАНЯЕМЫХ ТЕРРИТОРИЙ

покраска в цвет «зелёный мох» —
эстетичный внешний вид для природных общественных пространств

решение на основе всепогодных укомплектованных шкафов
с системой климат-контроля, удалённого мониторинга и управления электропитанием

антивандальные, антистатические свойства и низкая поверхностная адгезия полимерного покрытия
позволяют легко удалять несанкционированные надписи, рисунки, наклейки

навесные шкафы серий ШТВ-Н и ШТВ-НН доступны в цвете RAL6005 («зелёный мох»)

ШКАФЫ ШТВ ПРОХОДЯТ ИСПЫТАНИЯ В СОБСТВЕННОЙ ЛАБОРАТОРИИ REMER

испытания в камере соляного тумана, имитирующей эксплуатацию шкафов в течение 10-летнего периода, показывают высокую стойкость полимерно-порошкового покрытия

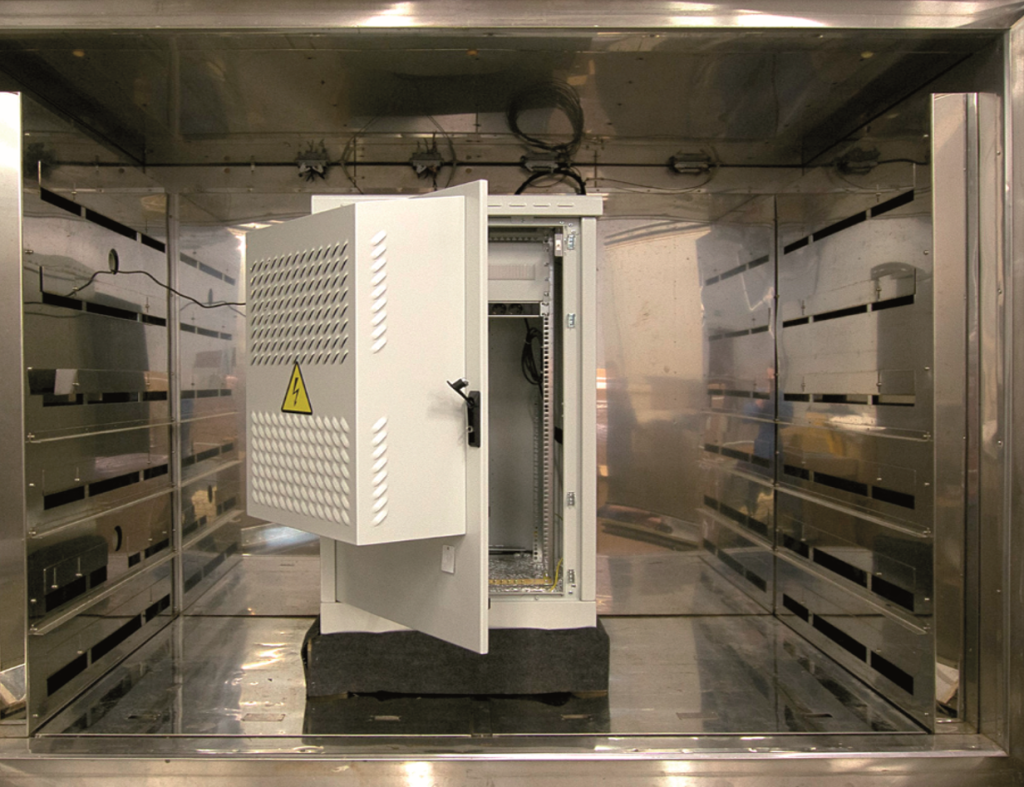

испытания в термокамере для проверки работоспособности шкафов при заданных условиях окружающей среды

ПОКРАСКА УЛИЧНЫХ ШКАФОВ ШТВ В 3 ЭТАПА

фосфатирование
слой фосфатов железа — это дополнительная защита поверхности от коррозии

покрытие цинкосодержащим грунтом
дополнительная защита изделий от коррозии в жёстких условиях эксплуатации, в том числе и при появлении проникающих до металла повреждений

нанесение полимерного покрытия
полиэфирная порошковая краска служит прочным барьером для механических и химических повреждений

ПРОТОКОЛ ИСПЫТАНИЙ ШКАФОВ ШТВ НА КАТЕГОРИЮ КОРРОЗИЙНОЙ АКТИВНОСТИ

По результатам испытаний системе покрытия официально присвоена категория коррозионной активности C4 с расчётным ресурсом до первых плановых ремонтных работ при эксплуатации в прибрежной и городской среде от 15 до 25 лет.

Надёжность комплексного покрытия доказана независимыми испытаниями, проведёнными Институтом БелНИИС.

Это официальное подтверждение того, что покрытие выдерживает влажность и соль морских портов, а также воздействие уличных дорожных реагентов, защищая корпус от ржавчины на срок от 15 до 25 лет. Расчётный ресурс достигается при неизменном качестве полимерных материалов, строгом соблюдении всех требований типового технологического процесса при подготовке и покраске изделий на производстве.

ПЕНОСИЛИКОНОВЫЙ УПЛОТНИТЕЛЬ ДВЕРИ

С 2023 года при производстве всепогодных шкафов ШТВ в качестве уплотнителя двери вместо пенополиуретана применяется пеносиликон.

Пеносиликон значительно превосходит пенополиуретан по ряду эксплуатационных свойств:

	пенополиуретан	пеносилион
температурa эксплуатации	-40...+90 °С	-60...+220 °С
водопоглощение	до 10 %	0,3-0.6 %
