Техническая поддержка PDU
-

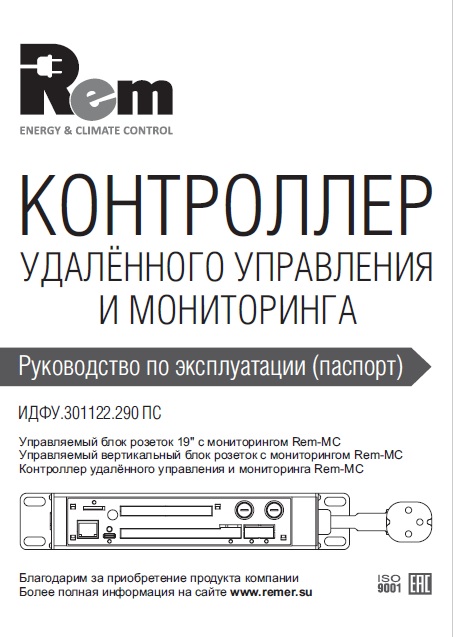

Руководство по эксплуатации (паспорт)
-
Программное обеспечение (ПО)
Firmware Version 2.45
Дата выпуска: 04.04.2023
Размер: 917 520 байт
Контрольная сумма MD5: 78a732ec425d29447b7c907979f1a1d669662756
Программное обеспечение (ПО) версия 2.45
Внимание, для установки ПО версии выше 2.43 необходимо обновить загрузчик до версии 2.7
Boot loader Version 2.7
Дата выпуска: 12.12.2022
Размер: 98 320 байт
Контрольная сумма MD5: 3e3a518a4aa75def3c1f84c711f21fda
Firmware Version 2.41
Дата выпуска: 12.12.2022
Размер: 917 520 байт
Контрольная сумма MD5: 88c9a57913c2f59422fe35f1352e5b9a
Программное обеспечение (ПО) версия 2.41
Firmware Version 2.33
Дата выпуска: 17.09.2021
Размер: 917 520 байт
Контрольная сумма MD5: bddef2c7de27e396185fde4fe2aa40ca
Программное обеспечение (ПО) версия 2.33
Firmware Version 2.29
Дата выпуска: 05.05.2021
Размер: 917 520 байт
Контрольная сумма MD5: ea368c90618d4e5ef00ca81def59654f
Программное обеспечение (ПО) версия 2.29
2.1) Авторизуйтесь в веб-интерфейсе контроллера с учётной записью администратора.
2.2) Перейдите на вкладку Настройки → Обновление ПО.
2.3) Нажмите на кнопку «Переход к загрузке прошивки». В появившемся окне подтвердите действие.
2.4) Дождитесь открытия страницы «Обновление прошивки».
2.5) Нажмите на кнопку «Выбрать». Выберите файл с новой версией ПО.
2.6) Нажмите кнопку «Загрузить».
2.7) После завершения обновления автоматически откроется страница авторизации.
После обновления перед первой авторизацией необходимо очистить кэш страницы в браузере. Для браузера Chrome проделайте следующие действия, при этом открыв страницу авторизации:
- нажмите сочетание клавиш Ctrl+Shift+i, чтобы открыть инструменты разработчика;
- щёлкните правой кнопкой мыши кнопку обновления страницы. В открывшемся списке выберите пункт «Очистка кэша и жёсткая перезагрузка»;
- повторно нажмите сочетание клавиш Ctrl+Shift+i, чтобы закрыть инструменты разработчика.
-
Программа (PuTTY) для эмуляции терминала
Скачайте по ссылке файл, соответствующий вашей операционной системе.
-
TLS клиент
TLS клиент
Для подключения к CLI через TLS необходимо использовать ПО tls-client.exe.
Установка TLS-клиента: скопировать файл tls-client.exe и папку certs в желаемое место установки.
Запуск: открыть командную консоль Windows. Удерживая клавишу shift, щёлкнуть правой кнопкой мыши в папке с программой, в открывшемся меню выбрать «Открыть окно команд» или «Открыть Рower Shell». В открывшейся консоли набрать команду tls-client.exe –s IP-адрес контроллера.
-
Настройка сервера TFTP
6.1) Установка:
6.1.1) Запустить инсталлятор tftpd64.
6.1.2) Следовать инструкциям по установке.
6.2) Настройка:
6.2.1) Запустить tftpd64.

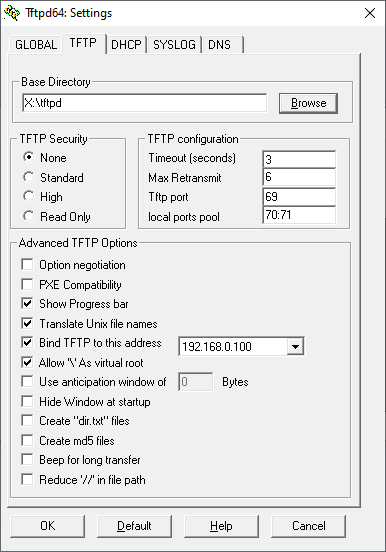

6.2.2) Нажать кнопку «Settings.
6.2.3) Перейти на вкладку TFTP.
6.2.4) Назначить директорию, в которой будут содержаться файлы tftp-сервера.
6.2.5) Установить галочку Bind TFTP to this address и выбрать из списка необходимый IP-адрес (192.168.0.100).
-
Настройка подключения по modbusTCP
Настройка:
7.1) Запустить ModbusMasterToolPC.exe.

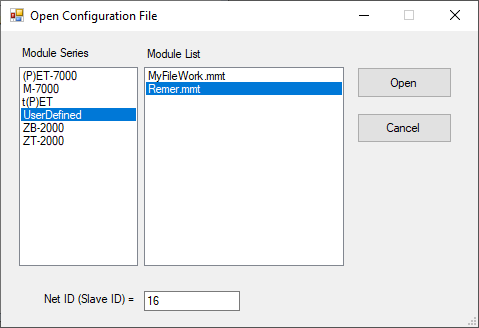

7.2) В меню нажать File → Open.
7.3) Выбрать userDefined → Remer.mmt.
7.4) Указать Net ID 16.
7.5) Нажать ОК.
7.6) В меню выбрать Connection → Connect.
7.7) Ввести IP-адрес контроллера, остальные настройки оставить по умолчанию.
7.8) Нажать ОК.
7.9) После этого на главном экране в окнах будут отображаться данные, получаемые от контроллера.
-
Работа по протоколу SNMP
