Всепогодные шкафы серии ШТВ, производство которых начато компанией ЦМО в начале  2010г. востребованы на рынке телекоммуникационных уличных решений. Серия обеспечивает автономную работу оборудования в диапазоне температур от - 50 до + 60˚С. Шкафы имеют  степень защиты IP65 и антивандальную конструкцию. Серия ШТВ отвечает требованиям к обеспечению бесперебойной автономной работы оборудования, и пользуются стабильным спросом потребителей.

Теперь линейка дополнена широким рядом стандартных типоразмеров и конструкций, что позволяет потребителям легко подобрать необходимый конструктив, сокращает время заказа и поставки готового решения. Оптимальная стандартная комплектация, гибкая система доработки шкафов по требованию клиента делает серию ШТВ современным, универсальным решением для уличного размещения активного и пассивного оборудования.

Описание серии ШТВ

Напольные всепогодные шкафы предназначены для размещения автономно функционирующего  активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействий окружающей среды и несанкционированного доступа. Уровень защиты IP65.

Серия включает три типа шкафов:

ШТВ-1 - всепогодный шкаф  с двумя отсеками: телекоммуникационным и отсеком питания.


ШТВ-2 – всепогодный шкаф с тремя отсеками: телекоммуникационным, отсеком питания и боковым электротехническим отсеком.


ШТВ-3 – всепогодный шкаф с четырьмя отсеками: телекоммуникационным, отсеком питания и двумя боковым электротехническими отсеками.


Корпус шкафа имеет металлическую сварную конструкцию, внутри покрыт термоизоляционным материалом,  в зависимости от типа разделен на несколько независимых отсеков: телекоммуникационный, электротехнический, отсек питания. Отсеки разделены стенками с защищенными кабельными вводами. Верхняя часть корпуса подготовлена для установки вентиляторного модуля, имеет фильтрующий элемент и транспортировочные рым-болты.  В зависимости от типа шкафа корпус комплектуется дверями и задней стенкой.  Двери выполнены из стали 2мм, имеют пенорезиновый уплотнитель, заполнены теплоизоляционным материалом. Снабжены ограничителями,  фиксируются ригельными замками. Передняя дверь имеет жалюзи, фильтрующий элемент, подготовлена для установки вентилятора.

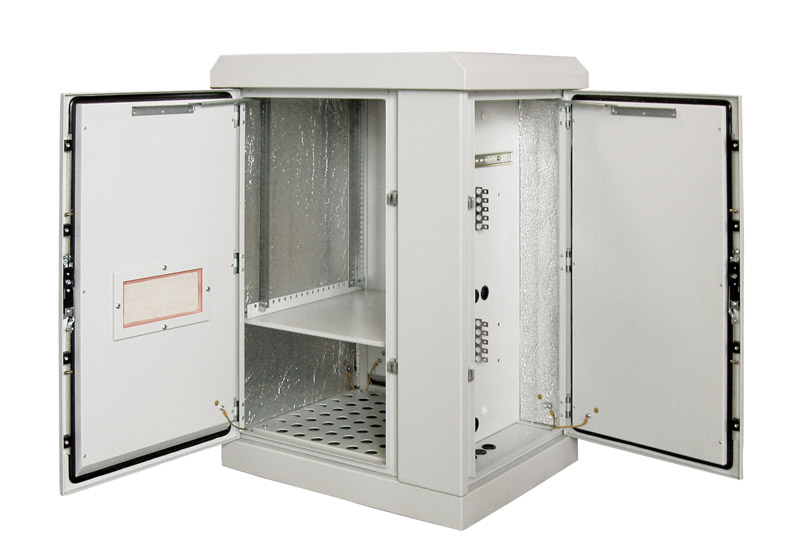

Всепогодный шкаф ЦМО 5.jpg

Всепогодный шкаф ЦМО 3.jpg

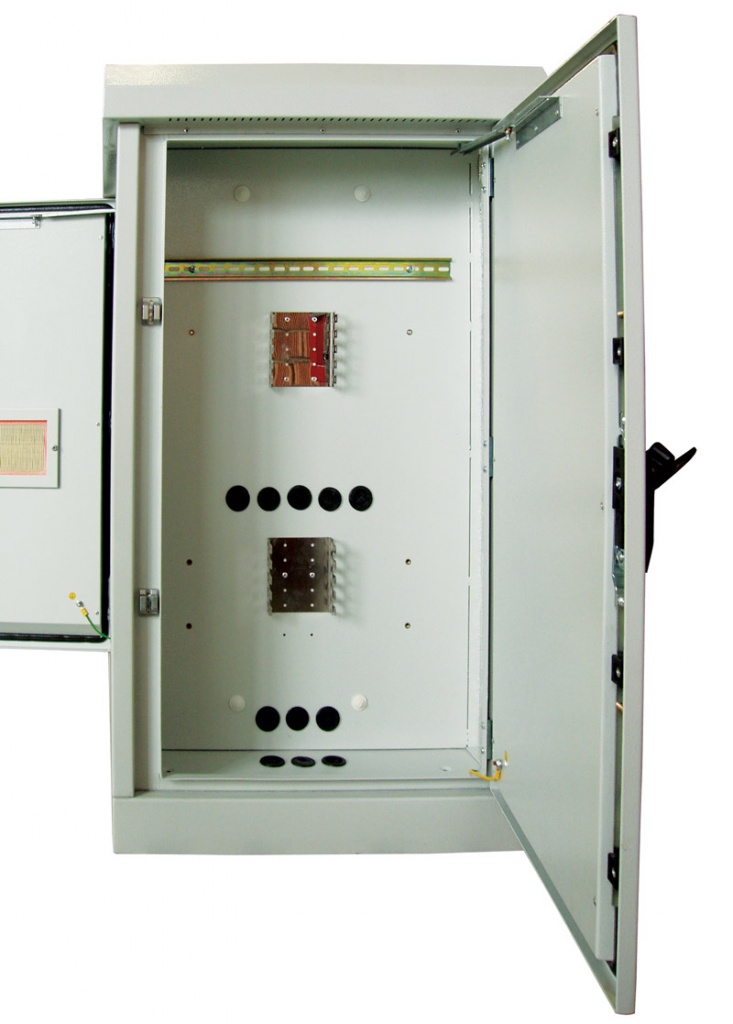

Всепогодный шкаф ЦМО 16.jpg

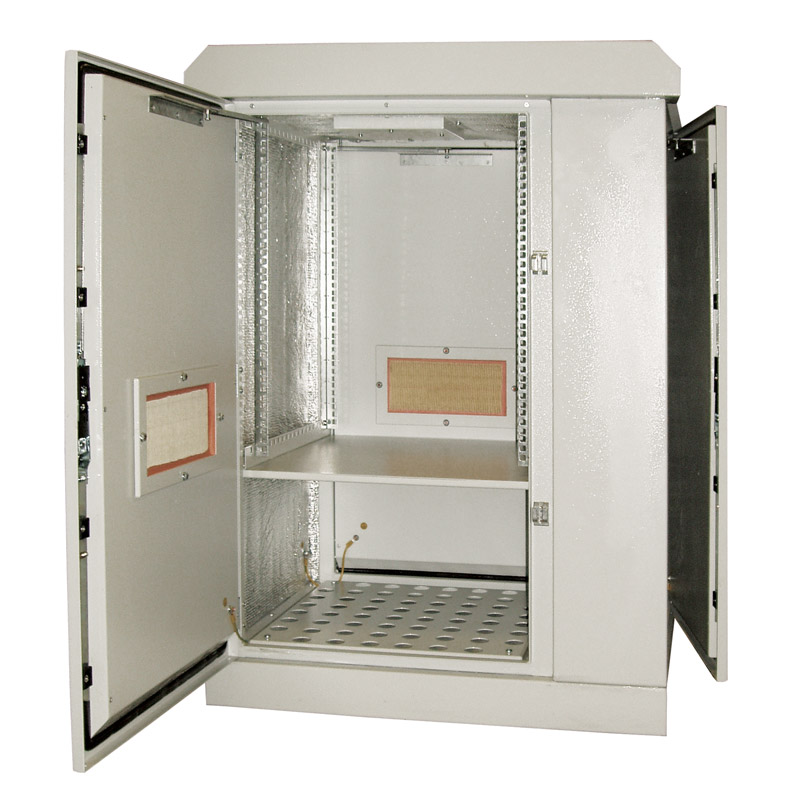

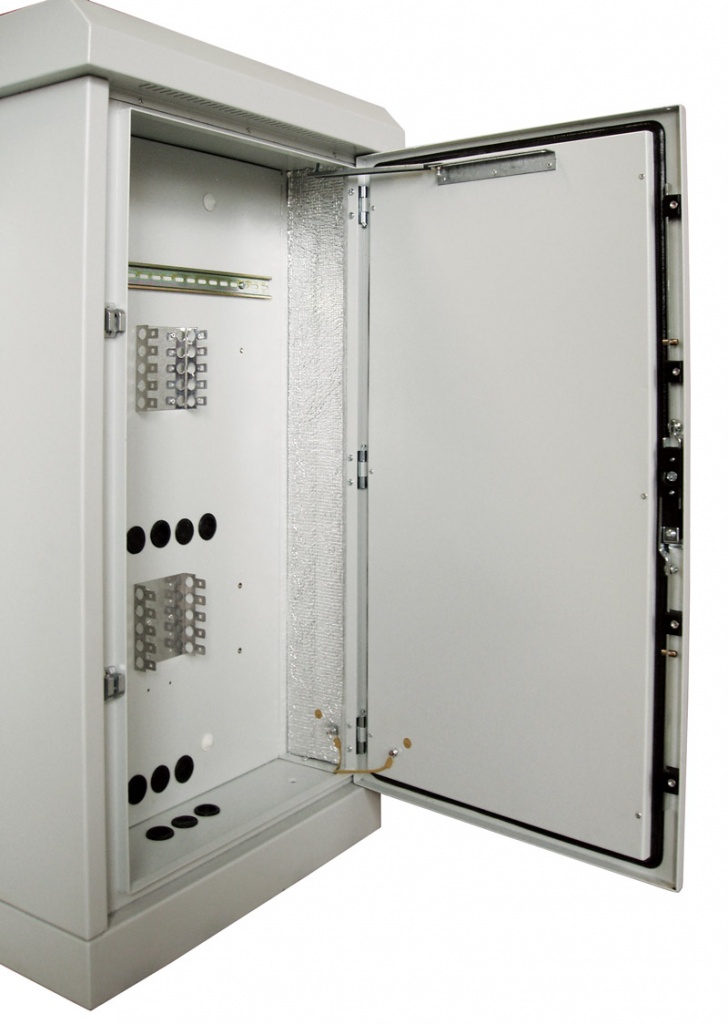

Всепогодный шкаф ШТВ-2-12.8.6-44А3

Крыша шкафа высотой  75мм., несъемная, имеет выступы по отношению к корпусу и незначительный уклон для предотвращения скапливания осадков.

Цоколь шкафа высотой 70мм., выполнен из стали, имеет сварную конструкцию, зафиксирован винтами к корпусу. Кабельные вводы защищены заглушками с уплотнителем. Предусмотрено крепление шкафа к подготовленному основанию анкерными болтами.

Модули имеют следующие особенности. Телекоммуникационный модуль стандартно  комплектуется двумя парами вертикальных направляющих и DIN рейкой.  Доступ к оборудованию предусмотрен с передней стороны шкафа, через дверь с пенорезиновым уплотнителем. Возможна организация доступа к оборудованию с двух сторон предусматривающая установку двери вместо задней стенки.

Отсек питания расположен в нижней части телекоммуникационного модуля, отделен перегородкой. Имеет DIN рейку для установки вспомогательного оборудования. Возможно объединение телекоммуникационного модуля и отсека питания, что позволяет получить дополнительные 6U (250мм.) для установки 19” оборудования.

Электротехнический отсек расположен в боковой части шкафа, доступ к оборудованию возможен через дверь с пенорезиновым уплотнителем.  Дверь фиксируются ригельным замком. Предусмотрено комплектование электротехнического отсека оцинкованной монтажной панелью, кронштейнами для крепления плинтов типа Krona,  DIN рейкой и другими элементами по предварительному заказу.

Удобный доступ между отсеками обеспечивают кабельные вводы. Элементы шкафа имеют заземление. Шкафы имеют широкий ряд аксессуаров для установки и коммутации оборудования.

Всепогодный шкаф ЦМО 9.jpg

Всепогодный шкаф ЦМО 14.jpg

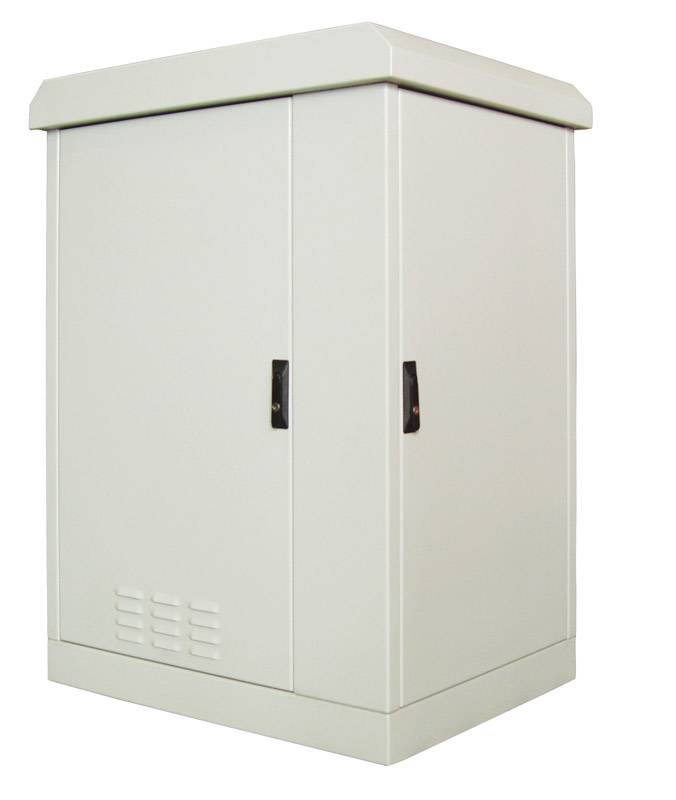

Всепогодный шкаф ЦМО 1.jpg

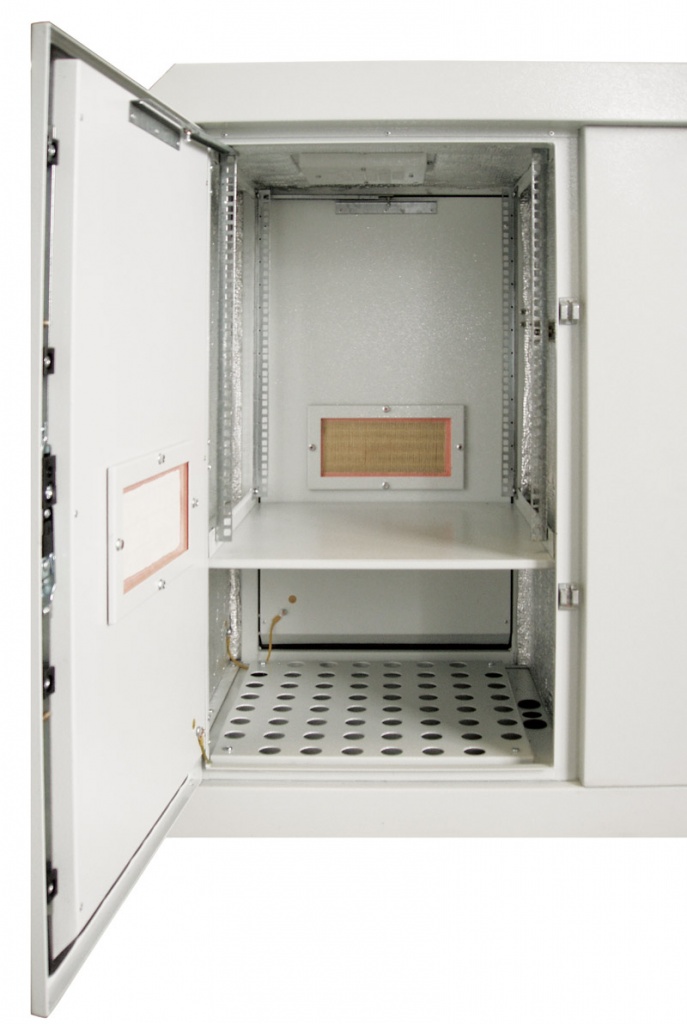

Всепогодный шкаф ШТВ-2-12.8.6-44А3

Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими элементами, в крыше и передней двери шкафа. Принудительные охлаждение и обогрев, предусматривают установку вентиляторного модуля в крышу шкафа, теплообменника и терморегулятора. При активном тепловыделении оборудования возможна установка вентилятора повышенной мощности вместо фильтрующего элемента задней стенки. В местах с повышенной запыленностью предусмотрена установка элементов с увеличенной площадью  фильтрации.  Возможна организация кондиционирования в шкафах высотой: 18U, 21U, 24U.

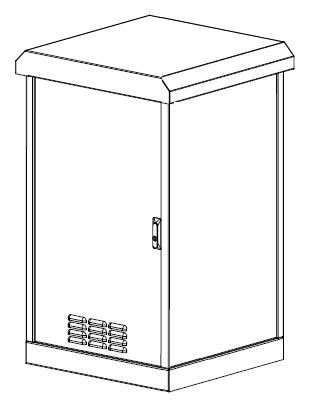

Всепогодный шкаф ШТВ

Всепогодный шкаф ШТВ

Всепогодный шкаф ШТВ

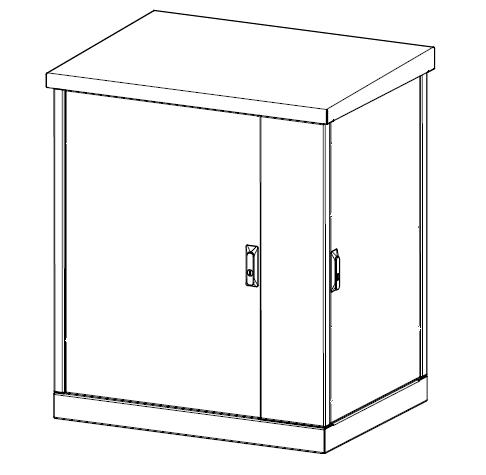

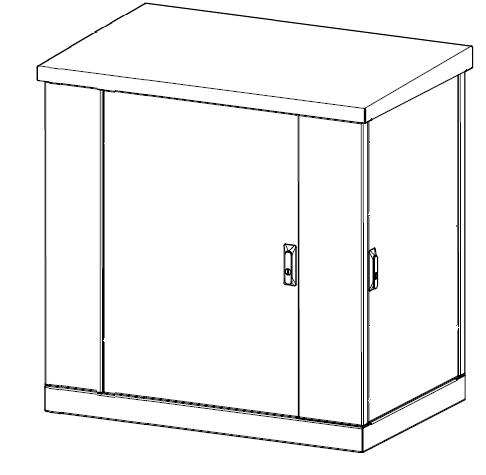

Всепогодный шкаф ШТВ-2

Всепогодный шкаф ШТВ-

Всепогодный шкаф ШТВ

Всепогодный шкаф ШТВ-2.24.8.6-4.А.А.К с кондиционером.

Конструкция шкафов данной серии зависит от требований проекта, по спецификации заказчика возможно изготовление индивидуальной конфигурации от одной штуки. Шкафы поставляются собранными, на деревянном палете.

Общие технические характеристики серии ШТВ


Антивандальная конструкция
Ригельный замок
Степень защиты: IP55-IP65
Толщина теплоизолятора – 10-20 мм.
Система заземления

Климатические условия эксплуатации:


Температура окружающей среды: -50С...+60С
Относительная влажность: 5 - 100%
Влажность внутри шкафа: 10 - 75%
Атмосферное давление: 62 - 101 кПа

В зависимости от требований к эксплуатации оборудования устанавливается:


Дополнительная защита от несанкционированного доступа и вандализма
Система поддержания температуры и влажности
Климатическая система кондиционирования
Контроль доступа и задымленности внутри шкафа
Системы заземления, пожаротушения, освещения
